求助：西門子s7-200smart與施耐德變頻器通訊問題

shallow

級別: 正式會員

發送短信
加為好友

精華主題: 0
發帖數量: 14 個
工控威望: 81 點
下載積分: 844 分
在線時間: 6(小時)
注冊時間: 2019-06-23
最后登錄: 2022-10-25
查看shallow的主題 / 回貼

樓主發表于: 2019-10-06 08:18

只看樓主 | 小中大

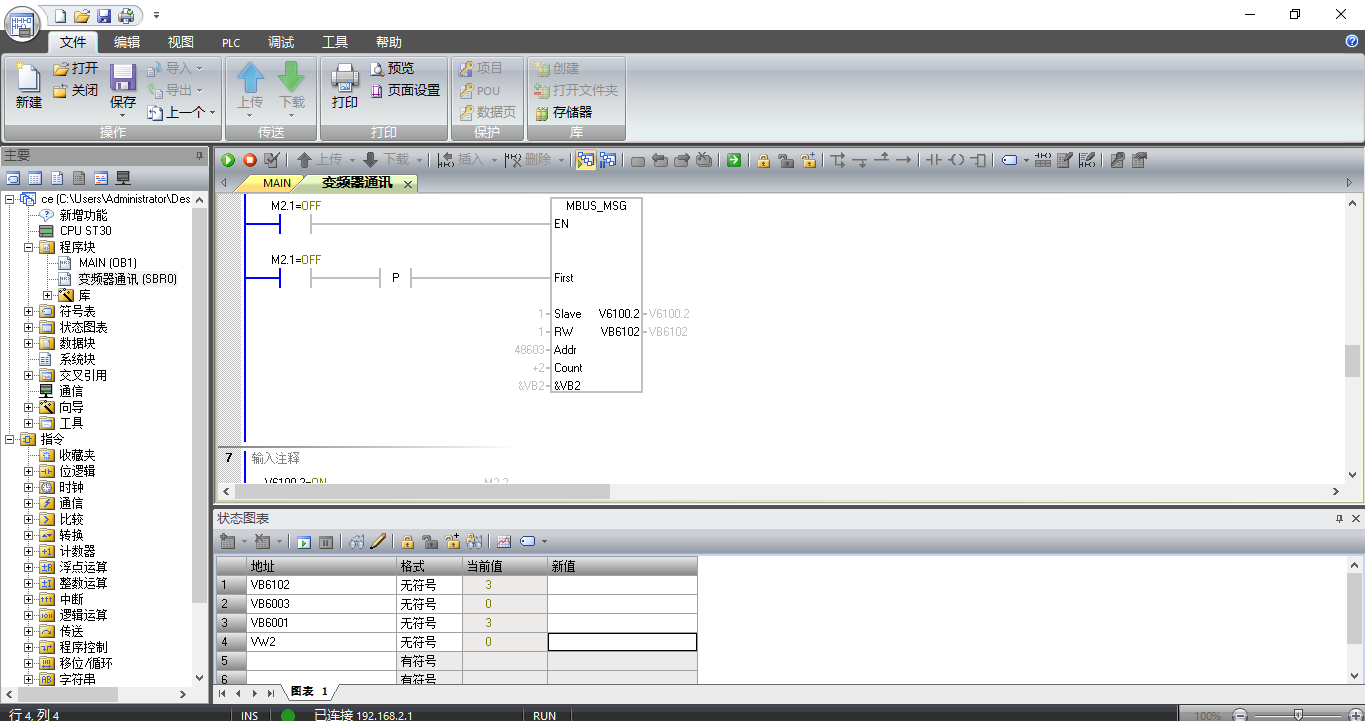

圖片：

求助如圖在用西門子s7-200smart 與施耐德變頻器ATV212 開放式modbus通訊時遇到接收超時從站無響應異常錯誤標志位為3 變頻器的網絡通訊設置和程序中的一致有沒有大佬遇到過同樣的問題

shallow

級別: 正式會員

發送短信
加為好友

精華主題: 0
發帖數量: 14 個
工控威望: 81 點
下載積分: 844 分
在線時間: 6(小時)
注冊時間: 2019-06-23
最后登錄: 2022-10-25
查看shallow的主題 / 回貼

1樓發表于: 2019-10-06 08:20

只看該作者 | 小中大

這是那個測試程序

附件：

ce.rar (17 K) 下載次數:164
網站提示: 請不要用迅雷下載附件，容易出錯

leisure

擼起袖子加油干，嘿咻嘿咻

級別: 家園�？�

發送短信
加為好友

精華主題: 0
發帖數量: 393 個
工控威望: 716 點
下載積分: 53 分
在線時間: 1665(小時)
注冊時間: 2013-01-09
最后登錄: 2025-07-01
查看leisure的主題 / 回貼

2樓發表于: 2019-10-06 12:07

只看該作者 | 小中大

這么大的從站地址

yunfeilong

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 120 個
工控威望: 299 點
下載積分: 8253 分
在線時間: 369(小時)
注冊時間: 2008-06-20
最后登錄: 2025-06-29
查看yunfeilong的主題 / 回貼

3樓發表于: 2019-10-06 12:16

只看該作者 | 小中大

通訊程序我開過，沒有問題，檢查一下接線和通訊參數的設置，第一個寄存器40001是什么情況

xuhuifox

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 48 個
工控威望: 147 點
下載積分: 581 分
在線時間: 9(小時)
注冊時間: 2011-06-05
最后登錄: 2025-04-25
查看xuhuifox的主題 / 回貼

4樓發表于: 2019-10-06 14:53

只看該作者 | 小中大

你的通訊地址搞錯了，你是想讀變頻器的什么信息？
改了一下，你測試看看！

ce.rar (18 K) 下载次数:227

yunfeilong

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 120 個
工控威望: 299 點
下載積分: 8253 分
在線時間: 369(小時)
注冊時間: 2008-06-20
最后登錄: 2025-06-29
查看yunfeilong的主題 / 回貼

5樓發表于: 2019-10-07 12:16

只看該作者 | 小中大

這個程序出錯，讀取的2個地址，怎么放，程序塊緩存地址重疊了

yunfeilong

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 120 個
工控威望: 299 點
下載積分: 8253 分
在線時間: 369(小時)
注冊時間: 2008-06-20
最后登錄: 2025-06-29
查看yunfeilong的主題 / 回貼

6樓發表于: 2019-10-07 12:21

只看該作者 | 小中大

每個程序塊緩存區指針，是2個字，VW2在兩個塊里都使用了

shallow

級別: 正式會員

發送短信
加為好友

精華主題: 0
發帖數量: 14 個
工控威望: 81 點
下載積分: 844 分
在線時間: 6(小時)
注冊時間: 2019-06-23
最后登錄: 2022-10-25
查看shallow的主題 / 回貼

7樓發表于: 2019-10-08 11:04

只看該作者 | 小中大

引用
引用第2樓leisure于2019-10-06 12:07發表的 :
這么大的從站地址

好像施耐德變頻器的點表對應的保持寄存器地址是寫頻率：FA01 讀頻率 :FD00

shallow

級別: 正式會員

發送短信
加為好友

精華主題: 0
發帖數量: 14 個
工控威望: 81 點
下載積分: 844 分
在線時間: 6(小時)
注冊時間: 2019-06-23
最后登錄: 2022-10-25
查看shallow的主題 / 回貼

8樓發表于: 2019-10-08 11:07

只看該作者 | 小中大

引用
引用第3樓yunfeilong于2019-10-06 12:16發表的 :
通訊程序我開過，沒有問題，檢查一下接線和通訊參數的設置，第一個寄存器40001是什么情況

40001是我從示例里摳出來的沒有什么用的忘記刪了

shallow

級別: 正式會員

發送短信
加為好友

精華主題: 0
發帖數量: 14 個
工控威望: 81 點
下載積分: 844 分
在線時間: 6(小時)
注冊時間: 2019-06-23
最后登錄: 2022-10-25
查看shallow的主題 / 回貼

9樓發表于: 2019-10-08 11:10

只看該作者 | 小中大

引用
引用第4樓xuhuifox于2019-10-06 14:53發表的 :
你的通訊地址搞錯了，你是想讀變頻器的什么信息？
改了一下，你測試看看！
[attachment=237619]

我就是想讀取一下頻率和寫一下頻率做個測試但是施耐德變頻器MODBUS手冊上的點表寫頻率的讀頻率的地址是 16進制 FA01和 FD00

shallow

級別: 正式會員

發送短信
加為好友

精華主題: 0
發帖數量: 14 個
工控威望: 81 點
下載積分: 844 分
在線時間: 6(小時)
注冊時間: 2019-06-23
最后登錄: 2022-10-25
查看shallow的主題 / 回貼

10樓發表于: 2019-10-08 11:29

只看該作者 | 小中大

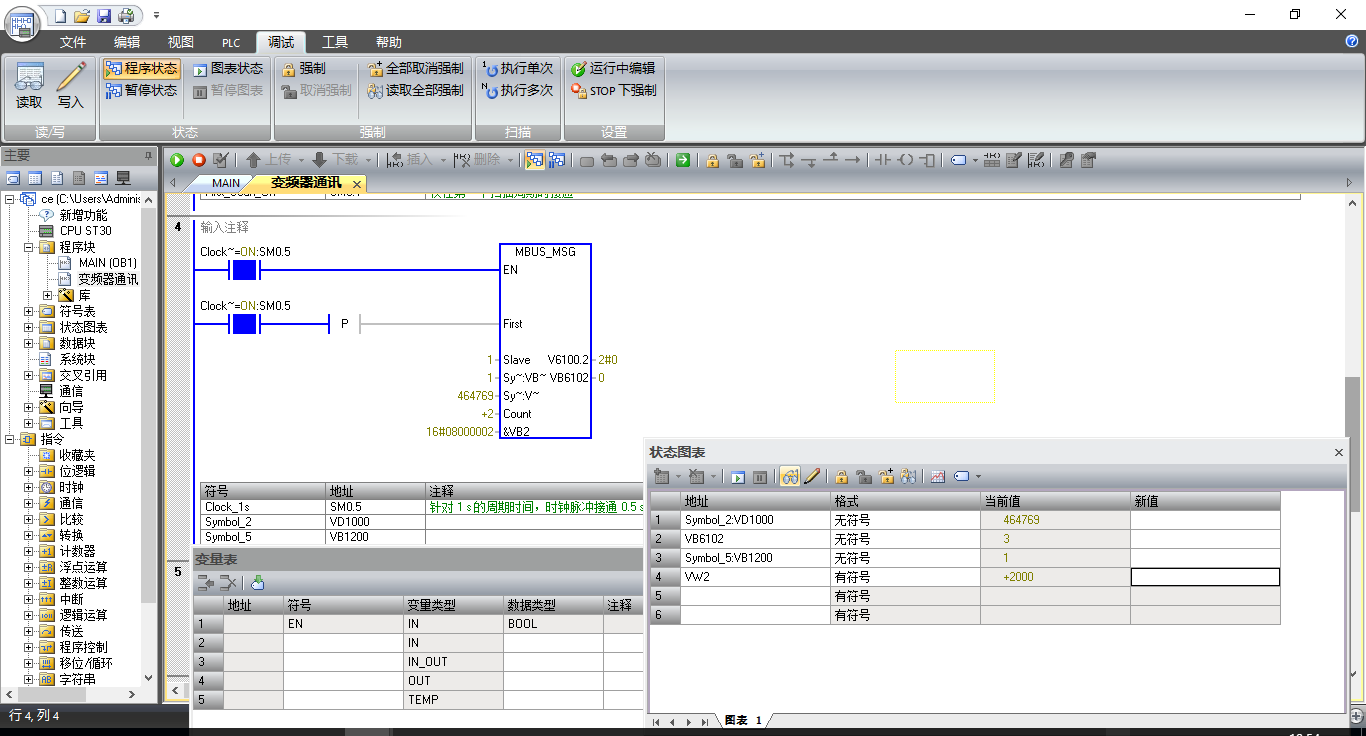

圖片：

引用
引用第9樓shallow于2019-10-08 11:10發表的 :
我就是想讀取一下頻率和寫一下頻率做個測試但是施耐德變頻器MODBUS手冊上的點表寫頻率的讀頻率的地址是 16進制 FA01和 FD00

試了一下還是報3

yunfeilong

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 120 個
工控威望: 299 點
下載積分: 8253 分
在線時間: 369(小時)
注冊時間: 2008-06-20
最后登錄: 2025-06-29
查看yunfeilong的主題 / 回貼

11樓發表于: 2019-10-09 12:22

只看該作者 | 小中大

讀寫頻率需要連續的2個寄存器嗎？16進制 FA01和 FD00寄存器地址也不挨著，COUNT引腳是1吧
