12樓  發表于: 2023-12-22 08:02
只看該作者 | 小 中 大
用不了自帶的功能塊，就自己寫一個嘛，一樣的，我的做法一般都接到PLC
引用
引用第10樓小陸學電控于2023-12-21 10:09發表的  :
接PLC上會有一個問題，例如匯川AM AC系列的PLC你原點接PLC上你就用不了匯川MC_Home的功能塊
wangnaizhi
級別: 工控俠客
精華主題: 0
發帖數量: 1304 個
工控威望: 2010 點
下載積分: 2292 分
在線時間: 1027(小時)
注冊時間: 2015-08-31
最后登錄: 2025-07-02
查看wangnaizhi的 主題 / 回貼
13樓  發表于: 2023-12-22 11:29
只看該作者 | 小 中 大
匯川的是接到伺服上 然后PDO映射過來的      三菱的是接到PLC上 然后參數給伺服  但是有個問題 你用到總線的了 為什么不考慮用絕對值的伺服呢 這樣就不用回零這些操作了 其他品牌的暫時沒有用過  我用的時候都是用的絕對值的 所以沒有遇到這些接在哪里的問題
eledesigner
懂一點點
級別: 工控俠客
精華主題: 0
發帖數量: 1958 個
工控威望: 2220 點
下載積分: 2959 分
在線時間: 2361(小時)
注冊時間: 2009-08-21
最后登錄: 2025-07-02
查看eledesigner的 主題 / 回貼
14樓  發表于: 2023-12-24 13:45
只看該作者 | 小 中 大
引用
引用第13樓wangnaizhi于2023-12-22 11:29發表的  :
匯川的是接到伺服上 然后PDO映射過來的      三菱的是接到PLC上 然后參數給伺服  但是有個問題 你用到總線的了 為什么不考慮用絕對值的伺服呢 這樣就不用回零這些操作了 其他品牌的暫時沒有用過  我用的時候都是用的絕對值的 所以沒有遇到這些接在哪里的問題

絕對值就保險了嗎，左右極限還是要的。
xiaocui3709
級別: 探索解密
精華主題: 0
發帖數量: 81 個
工控威望: 111 點
下載積分: 1817 分
在線時間: 14(小時)
注冊時間: 2023-05-18
最后登錄: 2025-07-02
查看xiaocui3709的 主題 / 回貼
15樓  發表于: 2023-12-26 13:05
只看該作者 | 小 中 大
學習了a
guafa58
級別: 略有小成
精華主題: 0
發帖數量: 172 個
工控威望: 388 點
下載積分: 2914 分
在線時間: 298(小時)
注冊時間: 2010-10-28
最后登錄: 2025-07-02
查看guafa58的 主題 / 回貼
16樓  發表于: 2023-12-26 16:27
只看該作者 | 小 中 大
一般用 絕對值 就可以了；目前這樣的很多；不要考慮極端 安全問題；做必要的 軟極限保護即可；
ljb6688
級別: 工控俠客
精華主題: 0
發帖數量: 1861 個
工控威望: 2009 點
下載積分: 116180 分
在線時間: 2000(小時)
注冊時間: 2009-12-08
最后登錄: 2025-07-03
查看ljb6688的 主題 / 回貼
17樓  發表于: 2023-12-27 13:27
只看該作者 | 小 中 大
三菱的總線只和自己玩
電氣自動化，智能化控制，數據遠傳采集。工控元件代理，機器人附件
藍夢益
級別: 探索解密
精華主題: 0
發帖數量: 63 個
工控威望: 163 點
下載積分: 661 分
在線時間: 75(小時)
注冊時間: 2018-09-12
最后登錄: 2025-06-11
查看藍夢益的 主題 / 回貼
18樓  發表于: 2023-12-27 14:37
只看該作者 | 小 中 大

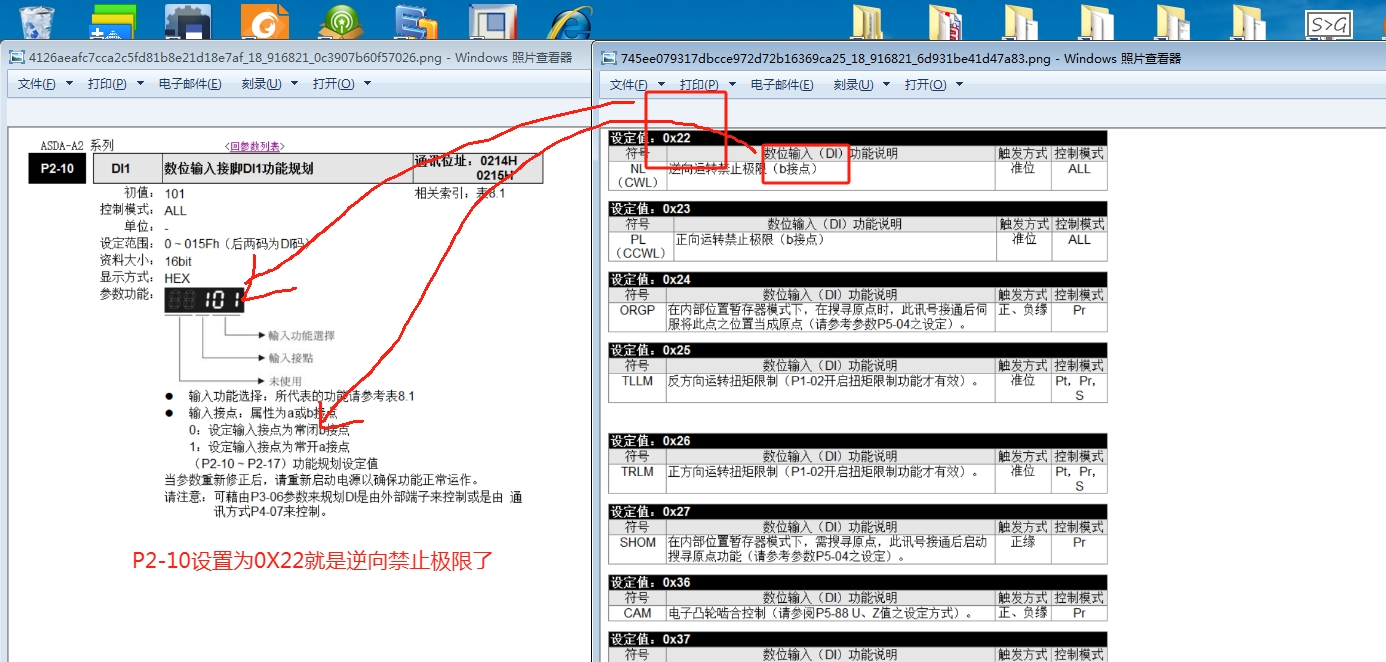

圖片：
我這邊用的基恩士KV8000和松下走總線的 ; 軸IO線接伺服
夢雨天涯
微信hui530527   &
級別: 網絡英雄
精華主題: 0
發帖數量: 4785 個
工控威望: 8200 點
下載積分: 17783 分
在線時間: 3338(小時)
注冊時間: 2016-10-31
最后登錄: 2025-07-03
查看夢雨天涯的 主題 / 回貼
19樓  發表于: 2023-12-27 15:40
只看該作者 | 小 中 大
圖片：
圖片：
圖片：
以H5u為例，找到PLC配置過程數據(PDO) 勾選對象字典  索引16#60FD  子索引00，勾選就行
只要使用ECAT通訊 都是遵守 PLCOPEN規定的標準    60FD就是 伺服的輸入的信號
剩下的設置一下伺服的參數，把正負極限，原點加上就行
微信hui530527      b站賬號，非標自動化譚工
請不要隨意加我，不會隨便通過。QQ群462042464
清風明月yue
級別: 探索解密
精華主題: 0
發帖數量: 59 個
工控威望: 116 點
下載積分: 2968 分
在線時間: 94(小時)
注冊時間: 2024-04-25
最后登錄: 2025-06-24
查看清風明月yue的 主題 / 回貼
20樓  發表于: 65天前
只看該作者 | 小 中 大
引用
引用第12樓書香伴侶于2023-12-22 08:02發表的  :
用不了自帶的功能塊，就自己寫一個嘛，一樣的，我的做法一般都接到PLC


你好，接入PLC后需要怎么做映射呢？
18857713026
賺點辛苦錢不容易啊 誒~~~~ 努力賺錢
級別: 家園�？�
精華主題: 0
發帖數量: 434 個
工控威望: 532 點
下載積分: 1285 分
在線時間: 203(小時)
注冊時間: 2020-11-27
最后登錄: 2025-07-01
查看18857713026的 主題 / 回貼
21樓  發表于: 65天前
只看該作者 | 小 中 大
SMC_HOME  可以自定義慢點接近點  原點
MC_HOME  原點接在伺服上   35號模式除外
我一般都自建一個  JOG的case +35號MC_home 打包成 回零功能塊
朱光顯
學無止境，繼續加油
級別: 探索解密
精華主題: 0
發帖數量: 117 個
工控威望: 194 點
下載積分: 7485 分
在線時間: 91(小時)
注冊時間: 2020-07-08
最后登錄: 2025-07-03
查看朱光顯的 主題 / 回貼
22樓  發表于: 49天前
只看該作者 | 小 中 大
匯川伺服官方給的建議都是軸外部極限 急停接驅動器，安川也是這樣的。為什么接驅動器上，確保安全，出現異常與廠家無關
cccccy
級別: 家園�？�
精華主題: 0
發帖數量: 223 個
工控威望: 689 點
下載積分: 3789 分
在線時間: 152(小時)
注冊時間: 2021-08-08
最后登錄: 2025-07-01
查看cccccy的 主題 / 回貼
23樓  發表于: 48天前
只看該作者 | 小 中 大
大佬，請問下這個停止傳感器與原點傳感器有啥區別，好用正常都是接的原點傳感器，停止傳感器沒用過
引用
引用第18樓藍夢益于2023-12-27 14:37發表的  :
我這邊用的基恩士KV8000和松下走總線的 ; 軸IO線接伺服
  • «
