樓主  發表于: 2019-09-18 08:12
只看樓主 | 小 中 大
圖片：

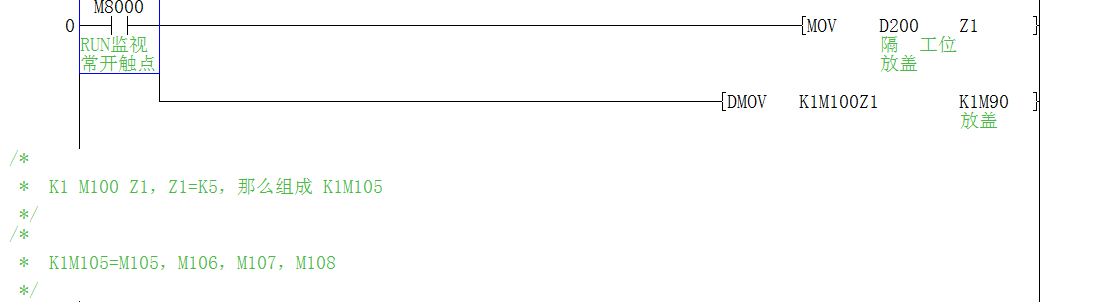

D200作為觸摸屏上設定的移位存儲器，K1M100Z1傳送至K1M90。
給D200賦值5，那么K1M100Z1=(M100，M101，M102，M103)+5=M108
可否理解為M108=1時，K1M90(M90，M91，M92，M93)=1  ？
下面移位數值為何是K71呢？疑問，請高手解答
電器箱柜調試，制作，配套。T：185 5058 1921
菜鳥入行
級別: 論壇先鋒

精華主題: 0
發帖數量: 1379 個
工控威望: 1557 點
下載積分: 3688 分
在線時間: 177(小時)
注冊時間: 2017-09-01
最后登錄: 2024-06-11
查看菜鳥入行的 主題 / 回貼
1樓  發表于: 2019-09-18 08:43
只看該作者 | 小 中 大

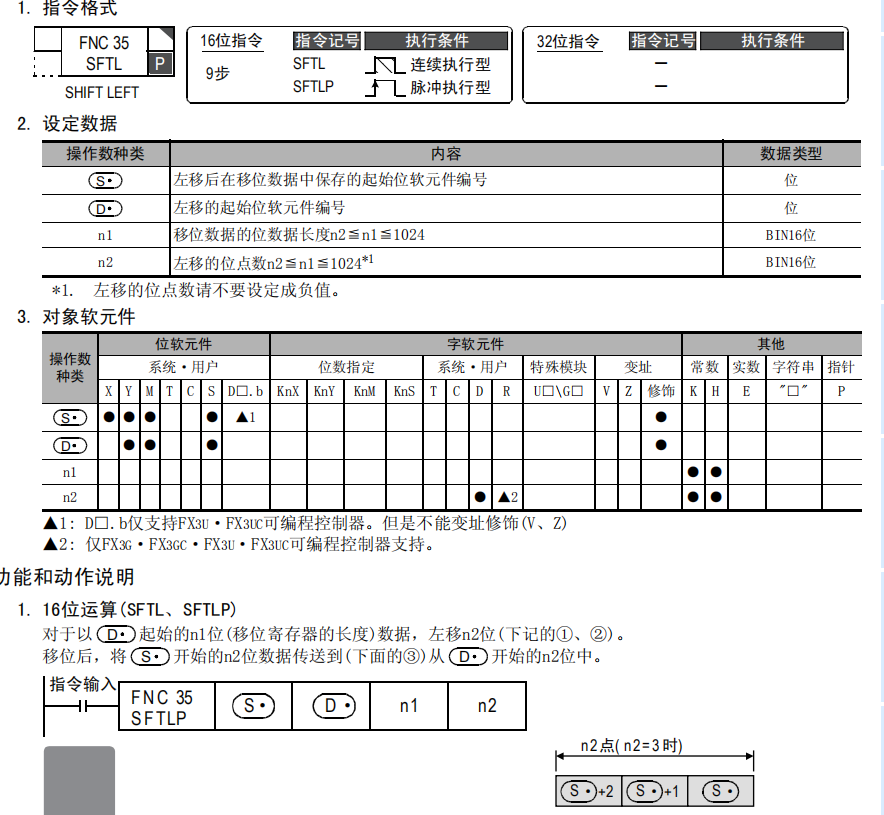

先看下手冊，還是有些蒙。

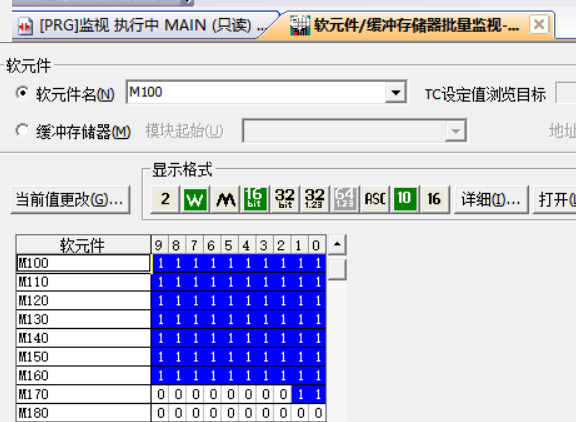

做個程度測試下

結果如上圖
本帖最近評分記錄：
  • 下載積分:+3(niyouyijian) 真誠感謝！
    • 打個醬油，懂的不多
    水平有限，能幫則幫
    互相幫助，共同進步
    yezouping
    深圳東莞PLC編程，微信：158 8974 8406
    級別: 工控俠客
    精華主題: 0
    發帖數量: 522 個
    工控威望: 2177 點
    下載積分: 14831 分
    在線時間: 1025(小時)
    注冊時間: 2018-11-10
    最后登錄: 2025-07-12
    查看yezouping的 主題 / 回貼
    2樓  發表于: 2019-09-18 10:32
    只看該作者 | 小 中 大
    K71是移位數據的位數據長度。
    本帖最近評分記錄：
  • 下載積分:+3(niyouyijian) 真是好人！
    • 本人長期從事非標自動化設備電氣控制工作：
    1.熟悉各種品牌PLC程序設計， 上位機組態編程，遠程下載、手機APP監控寫入數據、電腦端監控寫入數據、人機界面HMI編程，變頻器、伺服電機、步進電機驅動等綜合應用；
    2.可承接各種PLC、觸摸屏程序代寫服務，用EPLAN畫圖，免費出電氣原理圖、布局圖、BOM清單。
    3.服務周到、價格實惠，聯系電話/微信：15889748406
    niyouyijian
    每天進步一丟丟...
    級別: 略有小成
    精華主題: 0
    發帖數量: 83 個
    工控威望: 215 點
    下載積分: 3944 分
    在線時間: 38(小時)
    注冊時間: 2013-02-22
    最后登錄: 2025-03-15
    查看niyouyijian的 主題 / 回貼
    3樓  發表于: 2019-09-18 11:04
    只看該作者 | 小 中 大
    圖片：
    引用
    引用第1樓菜鳥入行于2019-09-18 08:43發表的  :
    [attachment=237133]

    先看下手冊，還是有些蒙。


    .......

    這樣理解對嗎？
    電器箱柜調試，制作，配套。T：185 5058 1921
    流辰沙
    級別: 家園�？�
    精華主題: 0
    發帖數量: 313 個
    工控威望: 641 點
    下載積分: 1068 分
    在線時間: 124(小時)
    注冊時間: 2018-12-27
    最后登錄: 2024-04-16
    查看流辰沙的 主題 / 回貼
    4樓  發表于: 2019-09-18 17:05
    只看該作者 | 小 中 大
    一、給D200賦值5，那么K1M100Z1=K1M105=M108、M107、M106、M105
    如果M108=1，實際上K1M105=8，所以K1M90(M93，M92，M91，M90)=8

    二、下面移位數值為何是K71呢？
    K71只是代表左移位SFTL的數據長度，X4接通時，把M101-M171里面的數據往左移一位，然后把M101補1（M100被置位了）。
    你看你需要用到幾位就寫多少，不確定的時候可以寫長點，只是需要注意在程序其他地方別使用這部分M就行，不然容易出錯。
    本帖最近評分記錄：
  • 下載積分:+1(xingxing1110) 好貼好貼！
  • 下載積分:+3(niyouyijian) 熱心助人！
    niyouyijian
    每天進步一丟丟...
    級別: 略有小成
    精華主題: 0
    發帖數量: 83 個
    工控威望: 215 點
    下載積分: 3944 分
    在線時間: 38(小時)
    注冊時間: 2013-02-22
    最后登錄: 2025-03-15
    查看niyouyijian的 主題 / 回貼
    5樓  發表于: 2019-09-19 14:55
    只看該作者 | 小 中 大
    引用
    引用第4樓wangdai527于2019-09-18 17:05發表的  :
    一、給D200賦值5，那么K1M100Z1=K1M105=M108、M107、M106、M105
    如果M108=1，實際上K1M105=8，所以K1M90(M93，M92，M91，M90)=8

    二、下面移位數值為何是K71呢？
    K71只是代表左移位SFTL的數據長度，X4接通時，把M101-M171里面的數據往左移一位，然后把M101補1（M100被置位了）。
    .......


    謝謝樓上
