樓主  發表于: 2017-09-15 22:17
只看樓主 | 小 中 大
三菱的編碼器，AB相雙計數，最高計數值是2的32方，假如我的編碼器分辨率比較高，一圈是1000個脈沖。C251從0開始計數，一直到2的32次方，但是還是沒有到達我想要的位置。程序里面如何處理��？
hbqxcb
級別: 探索解密
精華主題: 0
發帖數量: 29 個
工控威望: 123 點
下載積分: 4426 分
在線時間: 65(小時)
注冊時間: 2015-03-30
最后登錄: 2025-04-22
查看hbqxcb的 主題 / 回貼
1樓  發表于: 2017-09-16 07:03
只看該作者 | 小 中 大
用兩個計數器串聯��！
lylisrd
級別: 探索解密
精華主題: 0
發帖數量: 35 個
工控威望: 134 點
下載積分: 1038 分
在線時間: 25(小時)
注冊時間: 2017-03-24
最后登錄: 2019-01-07
查看lylisrd的 主題 / 回貼
2樓  發表于: 2017-09-16 16:10
只看該作者 | 小 中 大
增加比較指令，當C521到2的32次方之后，傳送數據到另外一個計數器里面，然后再清零，從新計算。
劉渠安
學無止境，開啟一扇窗，看到了一片陌生的天地
級別: 探索解密
精華主題: 0
發帖數量: 23 個
工控威望: 118 點
下載積分: 2281 分
在線時間: 98(小時)
注冊時間: 2017-02-26
最后登錄: 2025-03-28
查看劉渠安的 主題 / 回貼
3樓  發表于: 2017-09-16 20:43
只看該作者 | 小 中 大
計算長度使用高分辨率的。計算角度的使用Z脈沖。
一統天下
kiwso
級別: 略有小成
精華主題: 0
發帖數量: 307 個
工控威望: 412 點
下載積分: 2701 分
在線時間: 358(小時)
注冊時間: 2011-05-19
最后登錄: 2025-07-02
查看kiwso的 主題 / 回貼
4樓  發表于: 2017-09-16 22:12
只看該作者 | 小 中 大
1、合理利用伺服里面有電子齒輪比。大部分應用是不會超過的！
2、編碼器溢出的場合，結合z相也可以對應！
hanqin
級別: 論壇先鋒
精華主題: 0
發帖數量: 1236 個
工控威望: 1226 點
下載積分: 2927 分
在線時間: 925(小時)
注冊時間: 2009-01-09
最后登錄: 2023-10-27
查看hanqin的 主題 / 回貼
5樓  發表于: 2017-09-17 09:04
只看該作者 | 小 中 大
一般用累加來計算長度的，這樣就不存在你說的問題了
hanqin
級別: 論壇先鋒
精華主題: 0
發帖數量: 1236 個
工控威望: 1226 點
下載積分: 2927 分
在線時間: 925(小時)
注冊時間: 2009-01-09
最后登錄: 2023-10-27
查看hanqin的 主題 / 回貼
6樓  發表于: 2017-09-17 09:12
只看該作者 | 小 中 大

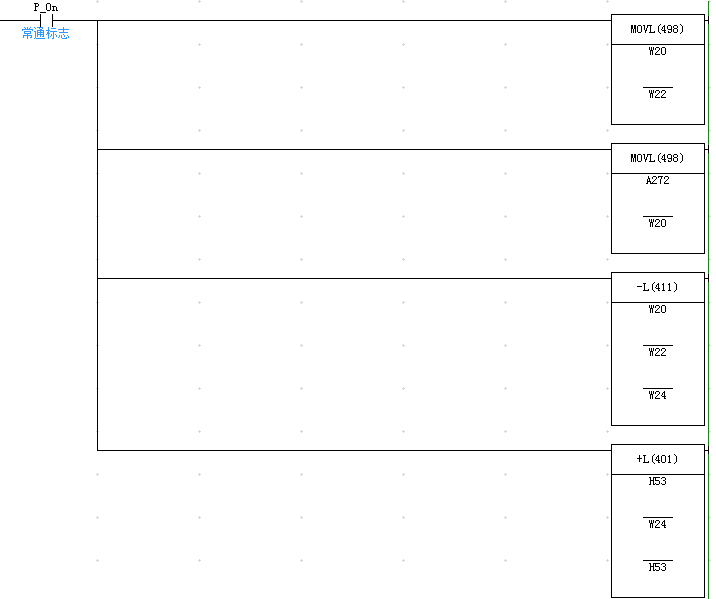

看一個實例
hanqin
級別: 論壇先鋒
精華主題: 0
發帖數量: 1236 個
工控威望: 1226 點
下載積分: 2927 分
在線時間: 925(小時)
注冊時間: 2009-01-09
最后登錄: 2023-10-27
查看hanqin的 主題 / 回貼
7樓  發表于: 2017-09-17 09:23
只看該作者 | 小 中 大

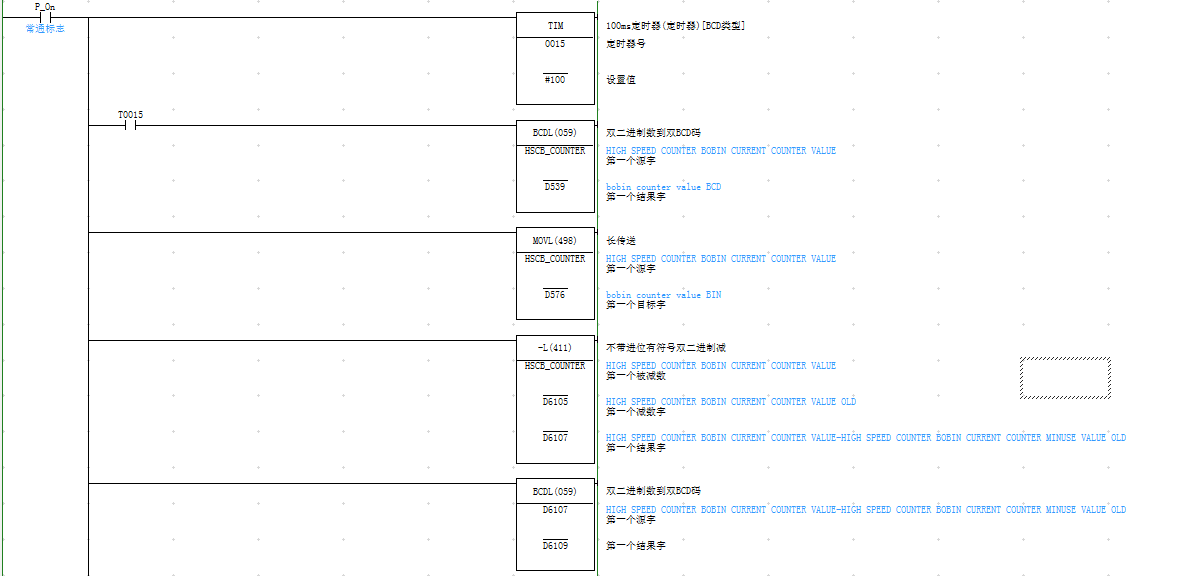

一個掃描周期刷新一次的程序
靜夜思飄
級別: 略有小成
精華主題: 0
發帖數量: 130 個
工控威望: 233 點
下載積分: 2500 分
在線時間: 74(小時)
注冊時間: 2017-03-09
最后登錄: 2022-06-28
查看靜夜思飄的 主題 / 回貼
8樓  發表于: 2017-09-17 09:47
只看該作者 | 小 中 大
兩個計數器，一個記錄圈數，一個記錄位置。2^32近40億，應該足夠記錄圈數了吧？AB相在過0時判斷記錄圈數的計數器是加是減。
miuyoung
級別: 正式會員
精華主題: 0
發帖數量: 6 個
工控威望: 94 點
下載積分: 522 分
在線時間: 3(小時)
注冊時間: 2016-08-08
最后登錄: 2024-04-23
查看miuyoung的 主題 / 回貼
9樓  發表于: 2017-11-08 11:07
只看該作者 | 小 中 大
非常好！值得收藏
戇獅
廣州三能：自動化設備制造 自動化培訓
級別: 略有小成
精華主題: 0
發帖數量: 372 個
工控威望: 491 點
下載積分: 1472 分
在線時間: 597(小時)
注冊時間: 2010-08-06
最后登錄: 2025-06-29
查看戇獅的 主題 / 回貼
10樓  發表于: 2017-11-08 12:01
只看該作者 | 小 中 大
作死，一圈1000，2的32次方還不夠用？有那么多嗎，精度要求有那么高嗎？通過掃描周期去計算高數，這有什么意思
廣州夏譜  工控專家 林生 13602663187 專業自動化設備開發，全實操自動化培訓
工控劍俠666
天道酬勤，認真的人做認真的事 。
級別: 工控俠客
精華主題: 0
發帖數量: 1019 個
工控威望: 2700 點
下載積分: 22881 分
在線時間: 278(小時)
注冊時間: 2013-03-30
最后登錄: 2025-06-07
查看工控劍俠666的 主題 / 回貼
11樓  發表于: 2017-11-08 13:54
只看該作者 | 小 中 大
你們太牛了，
