求助電路圖轉換梯形圖
上一主題
下一主題
«
1
2
3
4
»
Pages: 4/4 Go
z4131246
華銘工控
級別: 工控俠客
發送短信
加為好友
精華主題:
0
發帖數量:
582 個
工控威望:
2562 點
下載積分:
23788 分
在線時間: 521(小時)
注冊時間:
2010-10-22
最后登錄:
2022-08-19
查看z4131246的
主題
/
回貼
36樓
發表于: 2011-06-13 08:28
只看該作者
|
小
中
大
一句話 想扁你們 有你們這么欺負新手的嗎,你們的程序他看得懂?
LZ的圖工作原理是這樣的:
當按下SB1時KM1得電自鎖 KM2得電星行啟動 KT得電延時開始 延時結束KM2斷開 KM3接通三角形運行
當按下SB2時電路工作停止

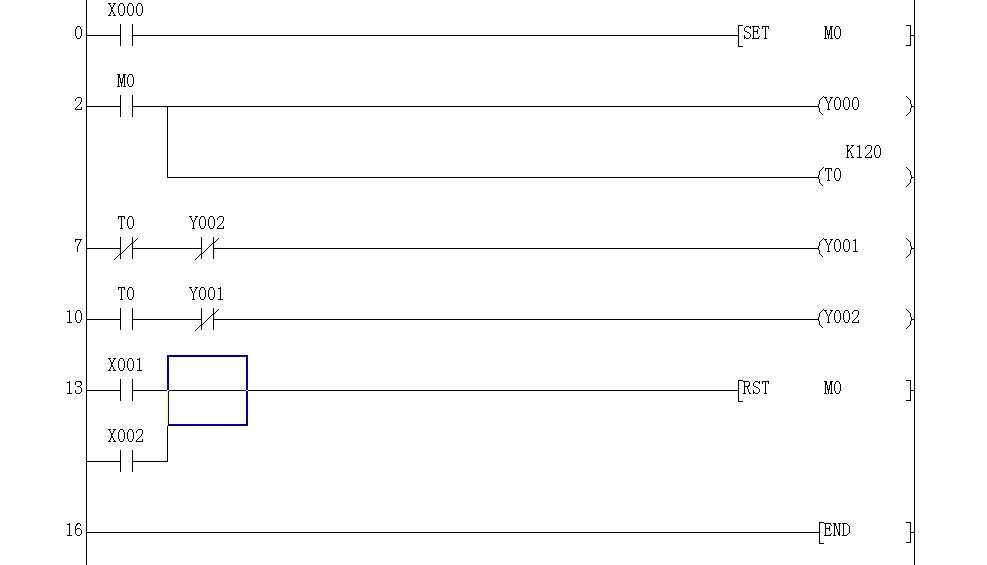

上圖X0為啟動 X1為停止 X2接熱繼電器過載保護常開 Y0接KM1 Y1接KM2 Y2接KM3
[ 此帖被z4131246在2011-06-15 08:39重新編輯 ]
分享
gaorenyisi
不要高估別人,看低自己;也別高估自己,看低他人!
級別: 論壇先鋒
發送短信
加為好友
QQ聯系
精華主題:
0
發帖數量:
209 個
工控威望:
1766 點
下載積分:
4939 分
在線時間: 342(小時)
注冊時間:
2011-04-10
最后登錄:
2025-06-15
查看gaorenyisi的
主題
/
回貼
37樓
發表于: 2011-06-13 21:18
只看該作者
|
小
中
大
類似這樣的資料很多的,還是自己鉆研的比較好,搞懂了就會有興趣,后面還有更難的等著你去解決!不恥下問是美德,但是只動口不動手是解決不了問題的。!記住一句話:師傅領進門,修行靠個人!
(天生我才必有用)/100+(笨鳥先飛)*100 +(相信自己)
分享
shenyijin
中級電工
級別: 家園?
發送短信
加為好友
精華主題:
0
發帖數量:
571 個
工控威望:
787 點
下載積分:
1269 分
在線時間: 174(小時)
注冊時間:
2011-04-15
最后登錄:
2014-12-20
查看shenyijin的
主題
/
回貼
38樓
發表于: 2011-06-13 21:27
只看該作者
|
小
中
大
高手云集!編程高手
分享
舒中勝
級別: 略有小成
發送短信
加為好友
精華主題:
0
發帖數量:
175 個
工控威望:
250 點
下載積分:
754 分
在線時間: 43(小時)
注冊時間:
2010-06-11
最后登錄:
2025-07-21
查看舒中勝的
主題
/
回貼
39樓
發表于: 2011-06-14 18:30
只看該作者
|
小
中
大
分享
辛勤蜜蜂
級別: 家園?
發送短信
加為好友
精華主題:
0
發帖數量:
346 個
工控威望:
512 點
下載積分:
4444 分
在線時間: 145(小時)
注冊時間:
2011-04-08
最后登錄:
2018-01-07
查看辛勤蜜蜂的
主題
/
回貼
40樓
發表于: 2011-06-14 18:39
只看該作者
|
小
中
大
很簡單,大膽實踐,靠自己!實在不行再發帖子!在工控人家園會有很多老師幫你
分享
