關于觸摸屏仿真時遇到的問題
上一主題
下一主題
拉驢漢
級別: 略有小成
發送短信
加為好友
精華主題:
0
發帖數量:
124 個
工控威望:
228 點
下載積分:
2157 分
在線時間: 135(小時)
注冊時間:
2010-09-03
最后登錄:
2022-06-06
查看拉驢漢的
主題
/
回貼
樓主
發表于: 2011-01-01 11:43
只看樓主
|
小
中
大
編好了PLC程序,裝的是GX-SIMULATOR7。16英文版仿真軟件,然后用GT-SIMULATOR2仿真(我電腦裝的是GT-DESIGNER2),打開時跳出GX-SIMULATOR不支持的提示,請問是因為中文版和英文版的區別?還是軟件版本低的緣故?或者還是我想要用FX3U連觸摸屏的話,得把人機界面的軟件版本換成更高級?有哪位兄弟能解答一下嗎?
分享
shaolinsi
佛曰:不可說
級別: VIP會員
發送短信
加為好友
精華主題:
0
發帖數量:
561 個
工控威望:
1209 點
下載積分:
1554 分
在線時間: 112(小時)
注冊時間:
2010-05-04
最后登錄:
2014-11-13
查看shaolinsi的
主題
/
回貼
1樓
發表于: 2011-01-01 11:53
只看該作者
|
小
中
大
樓主最好是能貼個圖上來看看,那樣比較直觀。
GX和GT本身變是2個不同的軟件,GT肯定是不能仿真GX的。
GX為PLC編程軟件,GT是觸摸屏軟件,望樓主仔細分清楚。
GX和GT自己都有自己的仿真,不能交叉使用,觸摸屏仿真可以在運行時加載PLC程序,但要在設置是改變PLC型號。
餓米豆腐
分享
拉驢漢
級別: 略有小成
發送短信
加為好友
精華主題:
0
發帖數量:
124 個
工控威望:
228 點
下載積分:
2157 分
在線時間: 135(小時)
注冊時間:
2010-09-03
最后登錄:
2022-06-06
查看拉驢漢的
主題
/
回貼
2樓
發表于: 2011-01-01 11:57
只看該作者
|
小
中
大
我就是剛才做了個界面,想看看效果,結果不行。
分享
拉驢漢
級別: 略有小成
發送短信
加為好友
精華主題:
0
發帖數量:
124 個
工控威望:
228 點
下載積分:
2157 分
在線時間: 135(小時)
注冊時間:
2010-09-03
最后登錄:
2022-06-06
查看拉驢漢的
主題
/
回貼
3樓
發表于: 2011-01-01 12:00
只看該作者
|
小
中
大
請問要是想使用FX3U連接觸摸屏,然后仿真,電腦里GX-SIMULATOR 是什么版本,GT又該是多少版本呢?
分享
shaolinsi
佛曰:不可說
級別: VIP會員
發送短信
加為好友
精華主題:
0
發帖數量:
561 個
工控威望:
1209 點
下載積分:
1554 分
在線時間: 112(小時)
注冊時間:
2010-05-04
最后登錄:
2014-11-13
查看shaolinsi的
主題
/
回貼
4樓
發表于: 2011-01-01 12:26
只看該作者
|
小
中
大

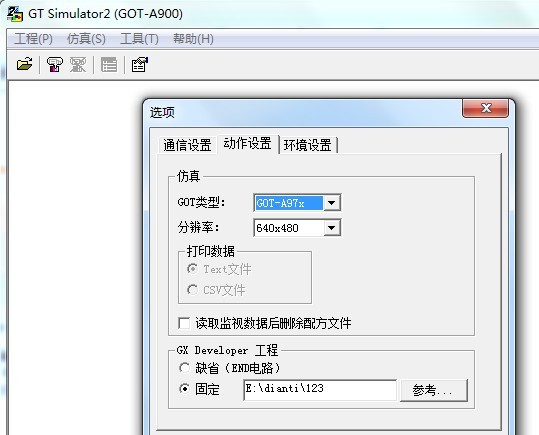

仿真觸摸屏步驟如下,先用GT-DESIGNER2制作畫面(制作時要注意觸摸屏型號的選擇,有些型號GT-SIMULATOR2是不支持的,可下載GT-SIMULATOR3試試),啟動GT-SIMULATOR2軟件設置要仿真的觸摸屏系列,然后再選項中設置好要加載的PLC型號及程序名字、觸摸屏具體型號,最后就可以啟動仿真。附圖3張。
餓米豆腐
分享
aaweihua
級別: 家園?
發送短信
加為好友
精華主題:
0
發帖數量:
536 個
工控威望:
894 點
下載積分:
17631 分
在線時間: 282(小時)
注冊時間:
2009-11-05
最后登錄:
2022-10-23
查看aaweihua的
主題
/
回貼
5樓
發表于: 2011-01-01 21:17
只看該作者
|
小
中
大
三菱觸摸屏仿真對型號要求太高,F系列的觸摸屏無法仿真,幸好有實物,直接連接使用,倒也比仿真強多了。
分享
ysheng9099
三人行必有吾師
級別: 工控俠客
發送短信
加為好友
QQ聯系
精華主題:
0
發帖數量:
959 個
工控威望:
2440 點
下載積分:
21432 分
在線時間: 125(小時)
注冊時間:
2010-10-28
最后登錄:
2025-06-05
查看ysheng9099的
主題
/
回貼
6樓
發表于: 2011-01-01 21:19
只看該作者
|
小
中
大
學習了
