有沒有三菱觸摸屏軟件GT-Designer2高手?

keliter

從菜鳥到老鳥的過程

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 44 個
工控威望: 134 點
下載積分: 2225 分
在線時間: 21(小時)
注冊時間: 2010-01-22
最后登錄: 2013-08-19
查看keliter的主題 / 回貼

樓主發表于: 2010-12-08 10:56

只看樓主 | 小中大

菜鳥提問：我用三菱觸摸屏軟件GT-Designer2開發，我想在程序當【M105】 ON的時候自動在畫面上彈出另一個畫面，比如：我現在是在畫面5，當M105有信號時，自動彈到畫面8，該怎呢做呢？

keliter

從菜鳥到老鳥的過程

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 44 個
工控威望: 134 點
下載積分: 2225 分
在線時間: 21(小時)
注冊時間: 2010-01-22
最后登錄: 2013-08-19
查看keliter的主題 / 回貼

1樓發表于: 2010-12-08 11:07

只看該作者 | 小中大

兄弟們有沒有不吝賜教的呀

peidegin

觸摸屏、PLC技術交流

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 842 個
工控威望: 3258 點
下載積分: 26322 分
在線時間: 1162(小時)
注冊時間: 2009-05-21
最后登錄: 2023-07-19
查看peidegin的主題 / 回貼

2樓發表于: 2010-12-08 11:20

只看該作者 | 小中大

可以做到的

QQ：532904130
承接橡膠機械設備、水處理設備、貼標設備、鋁箔封口設備、灌裝設備、旋蓋設備等電控系統設計及調試、并提供液壓設備的液壓系統和設備的改進。

大鵬展翅168

勿以惡小而為之，勿以善小而不為。惟賢惟德，能服于人。

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1258 個
工控威望: 1544 點
下載積分: 6937 分
在線時間: 622(小時)
注冊時間: 2008-12-13
最后登錄: 2025-07-22
查看大鵬展翅168的主題 / 回貼

3樓發表于: 2010-12-08 11:27

只看該作者 | 小中大

可以做到的

cvlsam

富士低壓，POD（觸摸屏），PLC專賣

級別: VIP會員

發送短信
加為好友

精華主題: 3 篇
發帖數量: 6815 個
工控威望: 38419 點
下載積分: 11598 分
在線時間: 9722(小時)
注冊時間: 2006-09-13
最后登錄: 2025-07-27
查看cvlsam的主題 / 回貼

4樓發表于: 2010-12-08 12:08

只看該作者 | 小中大

我是這樣設定M105為On時從第一個畫面切換到第二個畫面的。
1、設定畫面切換軟元件

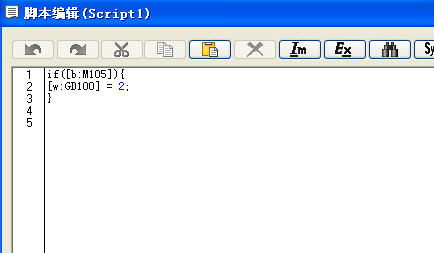

2、為畫面1編寫了腳步，當M105為On時，給畫面切換軟元件填入畫面號2.

Good Luck

本帖最近評分記錄：

下載積分:+3(xqx666) 熱心助人

下載積分:+5(zyfzxh) 熱心助人

wsk01712

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 142 個
工控威望: 275 點
下載積分: 1453 分
在線時間: 56(小時)
注冊時間: 2010-12-08
最后登錄: 2017-07-03
查看wsk01712的主題 / 回貼

5樓發表于: 2010-12-08 12:18

只看該作者 | 小中大

可以做到的

shaolinsi

佛曰：不可說

級別: VIP會員

發送短信
加為好友

精華主題: 0
發帖數量: 561 個
工控威望: 1209 點
下載積分: 1554 分
在線時間: 112(小時)
注冊時間: 2010-05-04
最后登錄: 2014-11-13
查看shaolinsi的主題 / 回貼

6樓發表于: 2010-12-08 12:36

只看該作者 | 小中大

發張圖看看，想在程序中改窗口？還是在觸摸屏中設置按鍵？2者不大一樣。

觸摸屏中設置按鍵很容易，略
程序中控制可把畫面軟件元件改成用D等軟元件，不能用觸摸屏自己的軟元件（因為那樣無法用程序改變其值），再在程序中改變D值就可以了。
這個是我編的一個簡單程序，請看看對樓主有幫助沒有，http://www.wentianyingyuan.com/read-gktid-80163-fpage-2.html

[ 此帖被shaolinsi在2010-12-08 12:52重新編輯 ]

本帖最近評分記錄：

下載積分:+3(xqx666) 熱心助人
