樓主發表于: 2010-08-23 20:23

只看樓主 | 小中大

圖片：

圖片：

圖片：

圖片：

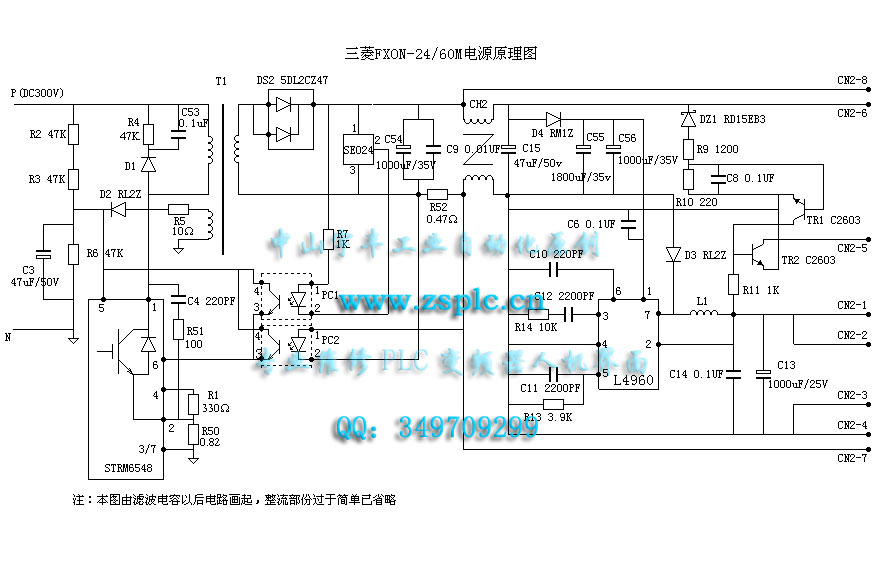

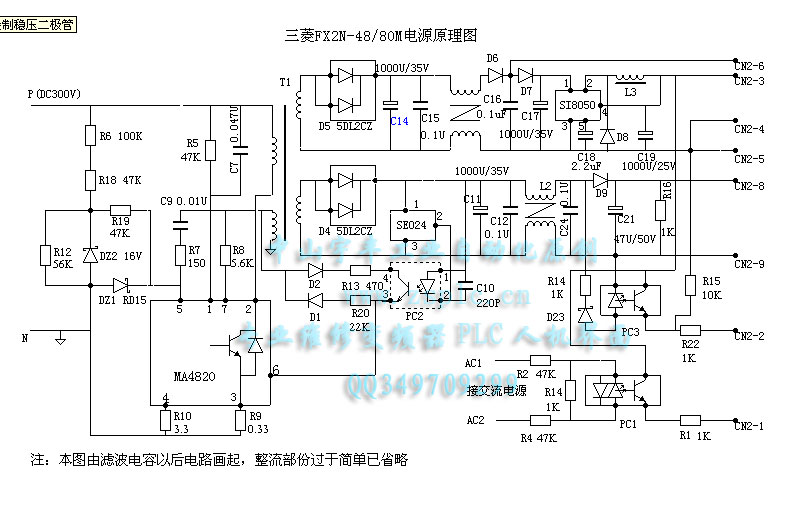

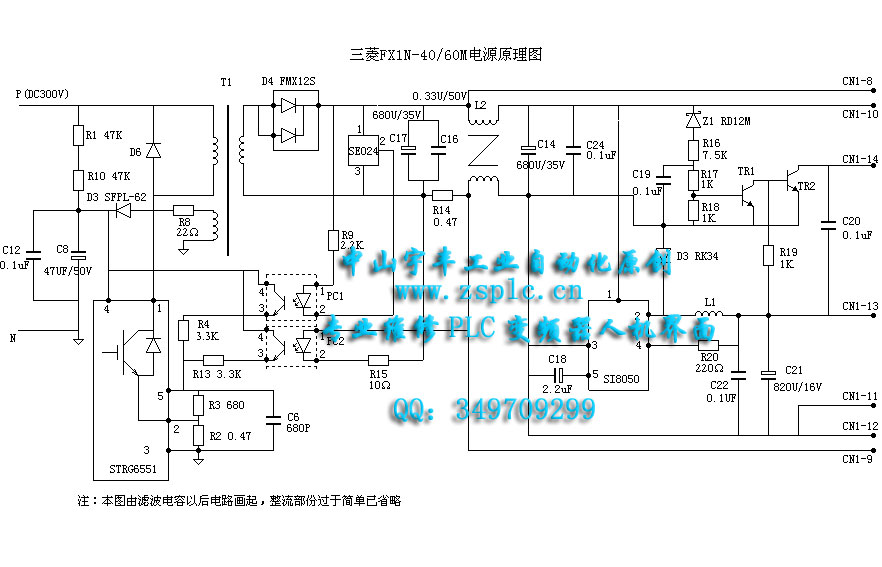

PLC故障80%均為電源故障，現在發幾份常用的PLC電源電路圖，希望能對大家有所幫助。

本帖最近評分記錄：

下載積分:+5(si.yan) YYPYP這個好

下載積分:+2(凝決) 感謝分享

互相學習

hbxfluo

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 362 個
工控威望: 440 點
下載積分: 2230 分
在線時間: 249(小時)
注冊時間: 2007-05-05
最后登錄: 2025-07-17
查看hbxfluo的主題 / 回貼

1樓發表于: 2010-08-24 16:39

只看該作者 | 小中大

太好了！就差S7-200的電源圖紙了。不知有沒有呀？能上傳就太偉大了！

sunyunhua

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 189 個
工控威望: 5185 點
下載積分: 14557 分
在線時間: 417(小時)
注冊時間: 2010-09-17
最后登錄: 2025-07-08
查看sunyunhua的主題 / 回貼

2樓發表于: 2010-10-11 15:13

只看該作者 | 小中大

很好很好

wansl

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 72 個
工控威望: 253 點
下載積分: 521 分
在線時間: 248(小時)
注冊時間: 2008-03-13
最后登錄: 2025-07-16
查看wansl的主題 / 回貼

3樓發表于: 2010-10-15 19:10

只看該作者 | 小中大

非常好，謝謝樓主了，正好我手中有幾個fx1n的電源板壞了，正愁著呢

王觀炎

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看王觀炎的主題 / 回貼

4樓發表于: 2010-10-15 21:00

只看該作者 | 小中大

謝謝。

sunyunhua

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 189 個
工控威望: 5185 點
下載積分: 14557 分
在線時間: 417(小時)
注冊時間: 2010-09-17
最后登錄: 2025-07-08
查看sunyunhua的主題 / 回貼

5樓發表于: 2010-10-24 11:02

只看該作者 | 小中大

下過了，不錯

jhxjb67

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 131 個
工控威望: 238 點
下載積分: 18675 分
在線時間: 96(小時)
注冊時間: 2010-10-28
最后登錄: 2013-12-17
查看jhxjb67的主題 / 回貼

6樓發表于: 2010-11-19 09:00

只看該作者 | 小中大

非常好，謝謝樓主

xpvista

廣東汕頭

級別: 家園�？�

發送短信
加為好友

精華主題: 0
發帖數量: 562 個
工控威望: 637 點
下載積分: 2344 分
在線時間: 535(小時)
注冊時間: 2010-03-14
最后登錄: 2025-04-21
查看xpvista的主題 / 回貼

7樓發表于: 2011-05-19 21:44

只看該作者 | 小中大

感謝分享

zcjhao

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看zcjhao的主題 / 回貼

8樓發表于: 2011-05-22 11:42

只看該作者 | 小中大

jiasjushi

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看jiasjushi的主題 / 回貼

9樓發表于: 2011-05-23 22:08

只看該作者 | 小中大

感謝LZ,

3843804

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 184 個
工控威望: 263 點
下載積分: 1620 分
在線時間: 208(小時)
注冊時間: 2009-08-12
最后登錄: 2012-11-23
查看3843804的主題 / 回貼

10樓發表于: 2011-05-23 22:57

只看該作者 | 小中大

非常好，謝謝樓主了

liu735

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 67 個
工控威望: 227 點
下載積分: 723 分
在線時間: 197(小時)
注冊時間: 2008-06-16
最后登錄: 2025-07-16
查看liu735的主題 / 回貼

11樓發表于: 2011-05-24 15:09

只看該作者 | 小中大

太偉大了！......

«
