俺現在要對一個脈沖信號進行計數，PLC是三菱的，但由于三菱的輸入為“—”，現在這個脈沖輸出為“+”因此要進行轉換一下，脈沖頻率大概在1K左右，想問一下各位大蝦用什么轉換比較好呢？價格不能太貴，還要不能丟脈沖，謝謝了。
[ 此帖被新手在2010-06-30 16:54重新編輯 ]
yinxin
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看yinxin的 主題 / 回貼
1樓  發表于: 2010-06-30 18:09
只看該作者 | 小 中 大
用一個光藕就可以了.
taipi-k
級別: 略有小成
精華主題: 0
發帖數量: 1015 個
工控威望: 460 點
下載積分: 1731 分
在線時間: 70(小時)
注冊時間: 2007-09-08
最后登錄: 2024-01-05
查看taipi-k的 主題 / 回貼
2樓  發表于: 2010-06-30 20:01
只看該作者 | 小 中 大
plc的輸入可為正的，只是接線方式要變下。手冊可幫你�！�
┏^ǒ^*★*^ǒ^*☆*^ǒ^*★*^ǒ^*☆*^ǒ^★*^ǒ*^^★*^ǒ┓
┃╭の╮┏┯┓┏┯┓ ┏┯┓┏┯┓┏┯┓ ╭の╮┃＊
┃ ╲╱  工┠控Lǒ の人 の 家┨┠園┨  ╲╱　┃＊
┃┗戀┛┗┷┛┗┷┛ ┗┷┛ ┗┷┛┗┷┛┗戀┛┃＊
┗^ǒ^*★*^ǒ^*☆*^ǒ^*★*^ǒ^*☆*^ǒ^★*^ǒ^★★*^ǒ┛
lxhwawa
級別: 略有小成
精華主題: 0
發帖數量: 275 個
工控威望: 347 點
下載積分: 1578 分
在線時間: 302(小時)
注冊時間: 2009-02-27
最后登錄: 2025-07-22
查看lxhwawa的 主題 / 回貼
3樓  發表于: 2010-06-30 20:30
只看該作者 | 小 中 大
可以按2樓的方法，改一下接線。
也可以選擇光電耦合器，我目前用的是魏德米勒的MOS 24VDC/5-48VDC 0.5A的光電耦合器，輸入頻率1KHz
新手
光明使者——裝電燈的
級別: 略有小成
精華主題: 0
發帖數量: 317 個
工控威望: 376 點
下載積分: 806 分
在線時間: 153(小時)
注冊時間: 2007-11-08
最后登錄: 2025-03-13
查看新手的 主題 / 回貼
4樓  發表于: 2010-07-01 19:11
只看該作者 | 小 中 大
我問過三菱的技術服務部了，他們說FX系列的只有3Ｕ的可以，其余的都不可以，不知樓上的說的該線是怎么改的呀？
xiakebiao
工控老人
級別: 網絡英雄

精華主題: 0
發帖數量: 1158 個
工控威望: 8697 點
下載積分: 96310 分
在線時間: 845(小時)
注冊時間: 2008-12-21
最后登錄: 2023-07-10
查看xiakebiao的 主題 / 回貼
5樓  發表于: 2010-07-02 19:20
只看該作者 | 小 中 大
你把脈沖發生器的兩根線互換一下不就可以了嗎？
愚公移山
可解FPX，FPXH，FP0R，FP0H
級別: 論壇先鋒
精華主題: 1 篇
發帖數量: 772 個
工控威望: 1039 點
下載積分: 2090 分
在線時間: 486(小時)
注冊時間: 2008-01-26
最后登錄: 2025-07-24
查看愚公移山的 主題 / 回貼
6樓  發表于: 2010-07-02 21:52
只看該作者 | 小 中 大

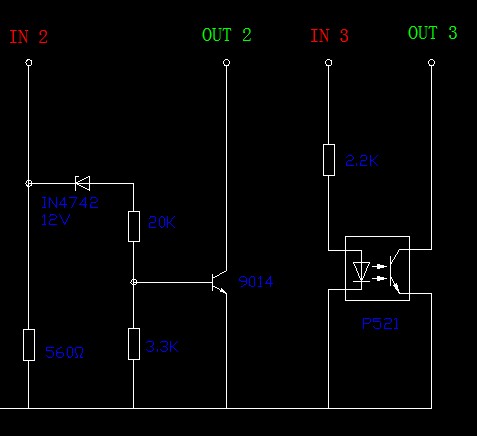

圖片：
用其中一個就可以了
