283276325
繩鋸木斷，水滴石穿!
級別: 論壇先鋒
精華主題: 0
發帖數量: 201 個
工控威望: 1033 點
下載積分: 5673 分
在線時間: 348(小時)
注冊時間: 2008-09-17
最后登錄: 2025-07-16
查看283276325的 主題 / 回貼
樓主  發表于: 2010-04-14 15:19
只看樓主 | 小 中 大
第一次用到臺達PLC RS指令[ RS S m D n] 看的不是很明白，希望會的兄弟幫忙！
串行數據傳輸指令RS，此指令專為主機使用RS-485串聯通訊界面所提供的便利指令，只要在S來源數據寄存器事先存入字數據并設定長度m，并設定接收數據寄存器D及長度n;
大致意思理解，疑惑的是：接收寄存器D的地址在哪設定/如何設定，比如說臺達PLC與可編程直流穩壓電源通訊的話，那么接收寄存器D的地址是隨便設定如D120，還是說有規定呢？

以上請各位兄弟幫忙解惑！謝謝�。�！
sjm213
有小知識，無大學問。
級別: 論壇版主

精華主題: 7 篇
發帖數量: 5291 個
工控威望: 7517 點
下載積分: 161548 分
在線時間: 3239(小時)
注冊時間: 2007-11-21
最后登錄: 2025-07-23
查看sjm213的 主題 / 回貼
1樓  發表于: 2010-04-14 22:46
只看該作者 | 小 中 大
可以隨便設定的，只是將接收的數據保存在這塊地址中，用到的時候到這些寄存器中讀出就行了。
樓主留言：
熱心助人，版主，再請您來幫忙了，麻煩您看看我上傳附件的問題，謝謝
本帖最近評分記錄：
  • 下載積分:+1(283276325) 熱心助人
    pretco123
    不為失敗找理由，只為成功找方法
    級別: 論壇先鋒

    精華主題: 0
    發帖數量: 2483 個
    工控威望: 1779 點
    下載積分: 83784 分
    在線時間: 1529(小時)
    注冊時間: 2008-04-15
    最后登錄: 2024-12-31
    查看pretco123的 主題 / 回貼
    2樓  發表于: 2010-04-15 09:44
    只看該作者 | 小 中 大

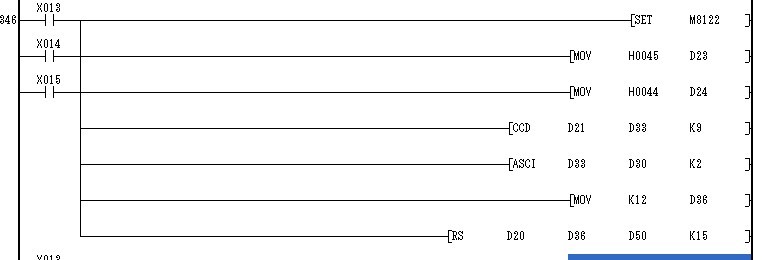

    CCD,ASCI,HEX如RS D0 D16 D50 K15 數據發送的地址就是D50~D64,也可稱為數據的緩沖區.再從D50~D64傳送出來做十六進制、四則運算等數據處理。。如上圖所示
    樓主留言：
    熱心助人，謝謝，請您再關注幫忙
    本帖最近評分記錄：
  • 下載積分:+2(283276325) 熱心助人
    daizhi
    一師一地一時一法
    級別: VIP會員

    精華主題: 0
    發帖數量: 1470 個
    工控威望: 1376 點
    下載積分: 3901 分
    在線時間: 2976(小時)
    注冊時間: 2007-05-31
    最后登錄: 2023-11-27
    查看daizhi的 主題 / 回貼
    3樓  發表于: 2010-04-15 17:29
    只看該作者 | 小 中 大
    PLC培訓教材－－-RS通訊指令介紹
    http://www.gongkong.com/webpage/forum/200903/2009032509281400005-1.shtml
    樓主留言：
    熱心助人，兄弟，期待您的幫忙，幫我看下底下的附件
    本帖最近評分記錄：
  • 下載積分:+2(283276325) 熱心助人
    283276325
    繩鋸木斷，水滴石穿!
    級別: 論壇先鋒
    精華主題: 0
    發帖數量: 201 個
    工控威望: 1033 點
    下載積分: 5673 分
    在線時間: 348(小時)
    注冊時間: 2008-09-17
    最后登錄: 2025-07-16
    查看283276325的 主題 / 回貼
    4樓  發表于: 2010-04-15 21:18
    只看該作者 | 小 中 大
    引用
    引用第3樓daizhi于2010-04-15 17:29發表的  :
    PLC培訓教材－－-RS通訊指令介紹
    http://www.gongkong.com/webpage/forum/200903/2009032509281400005-1.shtml



    兄弟，謝謝提供的資料，我還有些疑惑，請幫忙看下附件的WORD（圖片不知道怎么傳）！ 最近用這指令都快暈了
    附件： 新建 Microsoft Word 文檔.doc (60 K) 下載次數:45
    網站提示: 請不要用迅雷下載附件，容易出錯
    daizhi
    一師一地一時一法
    級別: VIP會員

    精華主題: 0
    發帖數量: 1470 個
    工控威望: 1376 點
    下載積分: 3901 分
    在線時間: 2976(小時)
    注冊時間: 2007-05-31
    最后登錄: 2023-11-27
    查看daizhi的 主題 / 回貼
    5樓  發表于: 2010-04-15 21:35
    只看該作者 | 小 中 大
    看的這么馬虎！后面例子里不是有SET M1161及RST M1161
    yuehuasheji
    級別: 略有小成
    精華主題: 0
    發帖數量: 310 個
    工控威望: 439 點
    下載積分: 796 分
    在線時間: 86(小時)
    注冊時間: 2007-11-09
    最后登錄: 2024-12-10
    查看yuehuasheji的 主題 / 回貼
    6樓  發表于: 2010-04-16 17:35
    只看該作者 | 小 中 大
    臺達PLC編程手冊里RS指令(7-80)的詳細介紹，看看你通訊的設備支不支持MODBUS協議，要是支持直接用臺達MODBUS專用指令MODRD(數據讀取)對應相應地址，MODWR（數據寫入）。但通訊程序不可少，M1161是說你的指令是八位還是十六位，在RS指令詳細介紹頁有說明
    huxupin
    級別: 家園�？�
    精華主題: 0
    發帖數量: 711 個
    工控威望: 904 點
    下載積分: 7793 分
    在線時間: 248(小時)
    注冊時間: 2009-03-22
    最后登錄: 2025-01-25
    查看huxupin的 主題 / 回貼
    7樓  發表于: 2010-04-16 21:05
    只看該作者 | 小 中 大
    高手真是多啊
    up116
    任世事沉浮，愿真心永存
    級別: 工控俠客
    精華主題: 0
    發帖數量: 322 個
    工控威望: 3744 點
    下載積分: 7304 分
    在線時間: 490(小時)
    注冊時間: 2009-03-20
    最后登錄: 2025-05-08
    查看up116的 主題 / 回貼
    8樓  發表于: 2010-04-17 08:26
    只看該作者 | 小 中 大
    呵呵，是要多看手冊學習
