tianqiji
工控道路上的石子!
級別: 略有小成
精華主題: 0
發帖數量: 245 個
工控威望: 265 點
下載積分: 1019 分
在線時間: 49(小時)
注冊時間: 2008-04-15
最后登錄: 2021-08-31
查看tianqiji的 主題 / 回貼
樓主  發表于: 2010-03-03 18:30
只看樓主 | 小 中 大
             三菱FX2N-PLC在使用脈沖功能時，是不是Y0輸出就是CW正轉，Y1輸出就是CCW反轉？
學習工控最好的網站http://www.wentianyingyuan.com/bbs/?u=36778
hefei3903
級別: 略有小成
精華主題: 0
發帖數量: 189 個
工控威望: 454 點
下載積分: 1115 分
在線時間: 225(小時)
注冊時間: 2006-10-12
最后登錄: 2025-06-23
查看hefei3903的 主題 / 回貼
1樓  發表于: 2010-03-03 19:16
只看該作者 | 小 中 大
不是的。FX2N PLC只能是YO或者Y1輸出脈沖。至于正轉和反轉要看你和步進驅動器和伺服驅動器的接線了。
本帖最近評分記錄：
  • 下載積分:+2(sjm213) 熱心助人
    雪花飄飄
    級別: VIP會員

    精華主題: 1 篇
    發帖數量: 2626 個
    工控威望: 2052 點
    下載積分: 6763 分
    在線時間: 3553(小時)
    注冊時間: 2007-09-03
    最后登錄: 2025-07-29
    查看雪花飄飄的 主題 / 回貼
    2樓  發表于: 2010-03-03 19:31
    只看該作者 | 小 中 大


    同意樓上的看法。只有在使用定位模塊時才如樓主所說的。

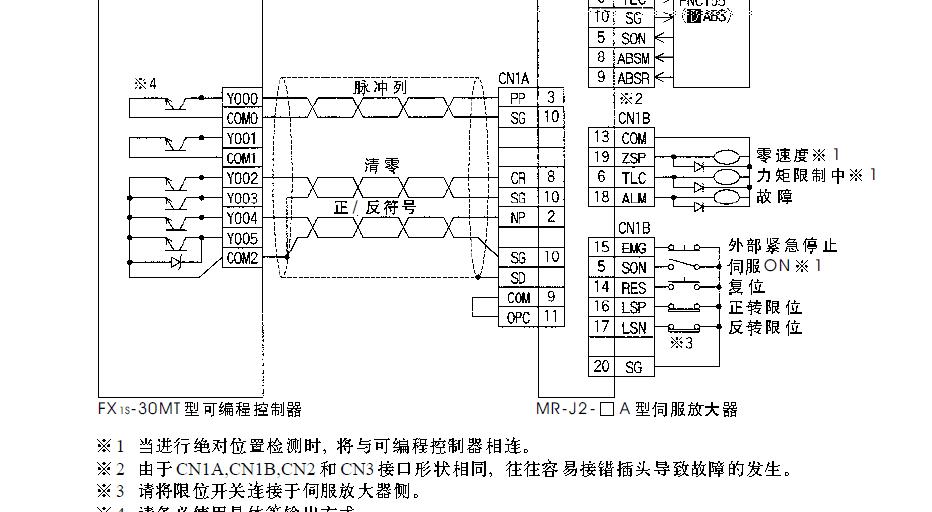

    附上PLC與伺服驅動器連接圖片。
    本帖最近評分記錄：
  • 下載積分:+3(sjm213) 感謝分享
    chenspen
    每天進步一點
    級別: 略有小成
    精華主題: 0
    發帖數量: 153 個
    工控威望: 267 點
    下載積分: 6434 分
    在線時間: 369(小時)
    注冊時間: 2008-03-28
    最后登錄: 2025-08-01
    查看chenspen的 主題 / 回貼
    3樓  發表于: 2010-03-03 21:31
    只看該作者 | 小 中 大
    電路圖是哪本說明書上的，
    樓上的能不能把說明書傳上給大家共享！謝謝！
    振興民族自動化產業，服務社會，
    雪花飄飄
    級別: VIP會員

    精華主題: 1 篇
    發帖數量: 2626 個
    工控威望: 2052 點
    下載積分: 6763 分
    在線時間: 3553(小時)
    注冊時間: 2007-09-03
    最后登錄: 2025-07-29
    查看雪花飄飄的 主題 / 回貼
    4樓  發表于: 2010-03-03 21:47
    只看該作者 | 小 中 大
    這不是哪本書上的而是三菱FX   PLC編程手冊的。位置在應用指令“FNC150-FNC159"關于脈沖定位指令方面的。
    在手冊的330頁即是。本站就有此手冊的下載。
    本帖最近評分記錄：
  • 下載積分:+5(sjm213) 感謝舉報！
