樓主  發表于: 2009-10-29 22:24
只看樓主 | 小 中 大

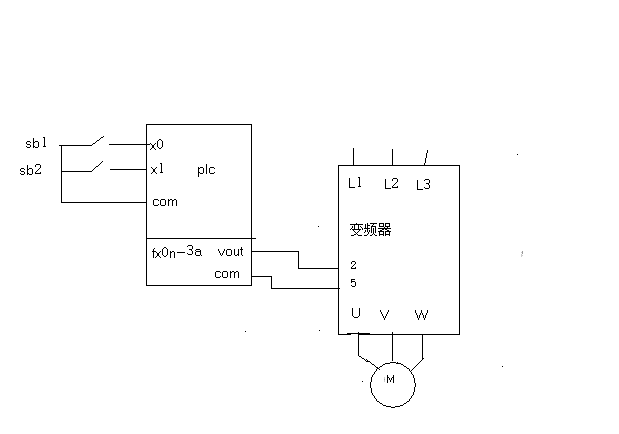

圖片：
圖片：
三菱FX2N,變頻器三菱E700,參數設P79=4,面板啟動，外調頻，現按下X0,和面板RUN,電機轉，但按X1不停，程序不明白，希望大家指教謝謝。圖中紅圈部分有何用？
monkeykinghy
級別: 略有小成
精華主題: 0
發帖數量: 215 個
工控威望: 425 點
下載積分: 2476 分
在線時間: 139(小時)
注冊時間: 2009-04-14
最后登錄: 2025-05-22
查看monkeykinghy的 主題 / 回貼
1樓  發表于: 2009-10-29 22:55
只看該作者 | 小 中 大

程序作為DA轉換用，如上圖，你可以參考FX系列特殊模塊手冊再看看，本站上有可以下載
至于為何不停，看看你的程序和接線！
1103
級別: 略有小成
精華主題: 0
發帖數量: 121 個
工控威望: 271 點
下載積分: 558 分
在線時間: 111(小時)
注冊時間: 2007-09-11
最后登錄: 2025-04-05
查看1103的 主題 / 回貼
2樓  發表于: 2009-10-30 07:36
只看該作者 | 小 中 大
謝謝，那個接線圖怎么沒有模擬輸入？只有輸出。
1103
級別: 略有小成
精華主題: 0
發帖數量: 121 個
工控威望: 271 點
下載積分: 558 分
在線時間: 111(小時)
注冊時間: 2007-09-11
最后登錄: 2025-04-05
查看1103的 主題 / 回貼
3樓  發表于: 2009-10-30 07:39
只看該作者 | 小 中 大
還有那個K1是X1。
zs2121221
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看zs2121221的 主題 / 回貼
4樓  發表于: 2009-10-30 08:27
只看該作者 | 小 中 大
你啟動時用的是——面板RUN,電機轉
DA模塊調節的是模擬量，你按下X1后，可能還有微量的模擬量輸出，所以電機不能停止
1103
級別: 略有小成
精華主題: 0
發帖數量: 121 個
工控威望: 271 點
下載積分: 558 分
在線時間: 111(小時)
注冊時間: 2007-09-11
最后登錄: 2025-04-05
查看1103的 主題 / 回貼
5樓  發表于: 2009-10-30 09:30
只看該作者 | 小 中 大
那么模擬量何時輸出為零，還有紅圈部分有何作用，因為模擬量輸入沒有。
weiwxsir
知足者常樂
級別: 略有小成
精華主題: 1 篇
發帖數量: 114 個
工控威望: 248 點
下載積分: 1390 分
在線時間: 7(小時)
注冊時間: 2007-06-01
最后登錄: 2025-05-16
查看weiwxsir的 主題 / 回貼
6樓  發表于: 2009-10-30 10:21
只看該作者 | 小 中 大
模塊FX0N-3A沒用過，不過，可以提供個思路，監控下模擬量輸出的是哪個數據寄存器D4（假設的）.在你貼圖的后面加上
ldi  x10
rst  d4
要不是軟件引起的，在變頻器里設置下，給偏差屏蔽掉。
不知是否能幫到你。
pretco123
不為失敗找理由，只為成功找方法
級別: 論壇先鋒

精華主題: 0
發帖數量: 2483 個
工控威望: 1779 點
下載積分: 83784 分
在線時間: 1529(小時)
注冊時間: 2008-04-15
最后登錄: 2024-12-31
查看pretco123的 主題 / 回貼
7樓  發表于: 2009-10-30 12:41
只看該作者 | 小 中 大
類似于FX2N的模塊!
1103
級別: 略有小成
精華主題: 0
發帖數量: 121 個
工控威望: 271 點
下載積分: 558 分
在線時間: 111(小時)
注冊時間: 2007-09-11
最后登錄: 2025-04-05
查看1103的 主題 / 回貼
8樓  發表于: 2009-10-30 12:52
只看該作者 | 小 中 大
試過6樓的辦法，還是不能停機，速度在復位后到零又慢慢上升到某值穩定。
