日立H系列plc通訊電纜

工控人家園 綜合討論 日立H系列plc通訊電纜

xxr

級別: 略有小成

精華主題: 1 篇
發帖數量: 265 個
工控威望: 359 點
下載積分: 287 分
在線時間: 182(小時)
注冊時間: 2007-12-22
最后登錄: 2025-07-20
查看xxr的主題 / 回貼

樓主發表于: 2009-07-07 22:57

只看樓主 | 小中大

圖片：

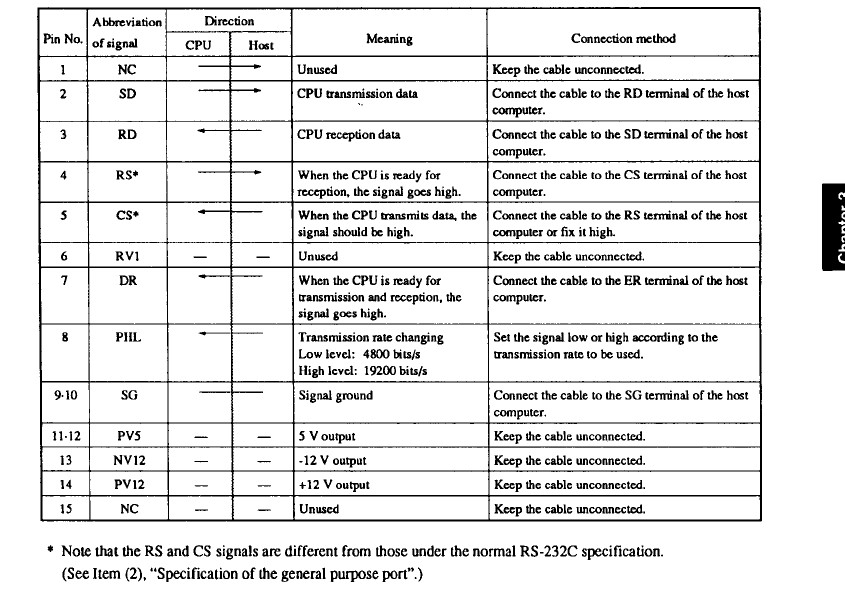

誰有日立H系列plc通訊電纜接線圖,望不吝賜教,我查到該PLC的接口定義,就是不知道如何與電腦串口對線,見附件

guochunyi

直讀解西門屏HMI口令。。。

級別: 論壇版主

精華主題: 5 篇
發帖數量: 8306 個
工控威望: 10440 點
下載積分: 21243 分
在線時間: 3113(小時)
注冊時間: 2007-03-01
最后登錄: 2025-07-23
查看guochunyi的主題 / 回貼

1樓發表于: 2009-07-08 07:43

只看該作者 | 小中大

這跟編程線的里面是有IC封裝的，并不是平常的電線直接連接的。如果條件允許，還是直接買成品吧。

本帖最近評分記錄：

下載積分:+1(sjm213) 熱心助人,加分表揚

可直讀解西門屏HMI各級帳戶口令,帳戶登錄權限提升,鎖定帳戶激活。。。

tlq302

級別: 家園�？�

精華主題: 0
發帖數量: 499 個
工控威望: 559 點
下載積分: 6362 分
在線時間: 247(小時)
注冊時間: 2008-08-08
最后登錄: 2025-07-08
查看tlq302的主題 / 回貼

2樓發表于: 2009-07-09 12:22

只看該作者 | 小中大

是用在H302上的嗎?我以前做過一根.9針對PLC15針的且已使用過.是的話聯系我.我打開電纜給你看看聯系方法.QQ: 446245218 這東西應該以淘汰了.

xxr

級別: 略有小成

精華主題: 1 篇
發帖數量: 265 個
工控威望: 359 點
下載積分: 287 分
在線時間: 182(小時)
注冊時間: 2007-12-22
最后登錄: 2025-07-20
查看xxr的主題 / 回貼

3樓發表于: 2009-07-12 10:16

只看該作者 | 小中大

應該跟三樓小弟說的電纜一樣,不過我也找到相應的電纜制造資料,聯機通訊成功,需要的話,到我的帖子上下

xxr

級別: 略有小成

精華主題: 1 篇
發帖數量: 265 個
工控威望: 359 點
下載積分: 287 分
在線時間: 182(小時)
注冊時間: 2007-12-22
最后登錄: 2025-07-20
查看xxr的主題 / 回貼

4樓發表于: 2009-07-12 10:17

只看該作者 | 小中大

對啦,忘了對三樓兄弟說聲謝謝啦
