樓主  發表于: 2009-06-25 16:16
只看樓主 | 小 中 大
西門子最新推出的小型PLC   S7-1200系列資料介紹。其編程軟件為SIMATIC STEP 7 Basic V10.5，與以往的STEP7 MicroWin相比有較大改觀。

以下為其系統手冊，共計6部分。
附件： S71200SystemManual.part1.rar (977 K) 下載次數:2015
網站提示: 請不要用迅雷下載附件，容易出錯
附件： S71200SystemManual.part2.rar (977 K) 下載次數:1570
網站提示: 請不要用迅雷下載附件，容易出錯
附件： S71200SystemManual.part3.rar (977 K) 下載次數:3463
網站提示: 請不要用迅雷下載附件，容易出錯
附件： S71200SystemManual.part4.rar (977 K) 下載次數:1189
網站提示: 請不要用迅雷下載附件，容易出錯
附件： S71200SystemManual.part5.rar (977 K) 下載次數:1109
網站提示: 請不要用迅雷下載附件，容易出錯
附件： S71200SystemManual.part6.rar (500 K) 下載次數:1087
網站提示: 請不要用迅雷下載附件，容易出錯
sjm213
有小知識，無大學問。
級別: 論壇版主

精華主題: 7 篇
發帖數量: 5291 個
工控威望: 7517 點
下載積分: 161277 分
在線時間: 3237(小時)
注冊時間: 2007-11-21
最后登錄: 2025-07-01
查看sjm213的 主題 / 回貼
1樓  發表于: 2009-06-25 16:23
只看該作者 | 小 中 大
西門子全新小型可編程控制器系列S7-1200與2009年5月18日在中國正式發布

西門子網站對S7-1200的介紹

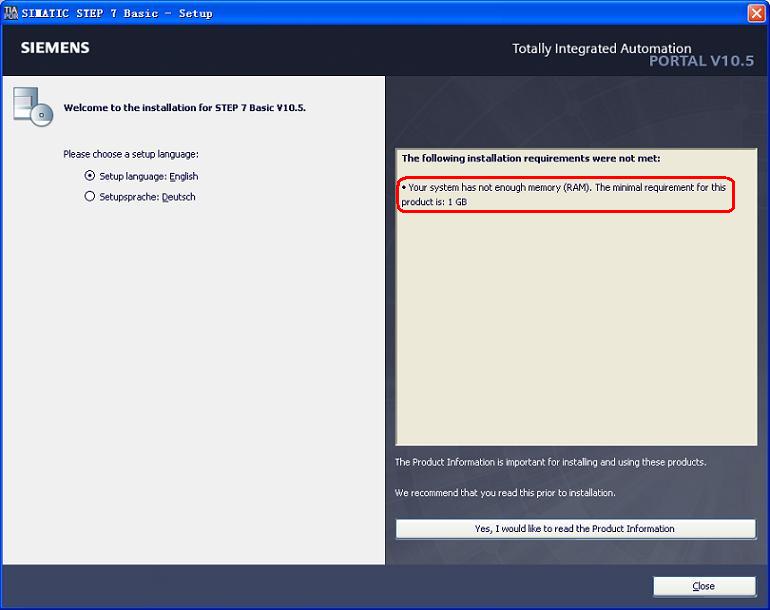

STEP7 BASIC V10.5軟件要求系統內存1.0G以上。今天試安裝時居然沒有成功！





軟件下載請到該貼： http://www.wentianyingyuan.com/read-gktid-39920.html
[ 此帖被sjm213在2009-06-27 09:23重新編輯 ]
醉湮邃虞
醉湮邃虞話老黑
級別: 略有小成
精華主題: 0
發帖數量: 229 個
工控威望: 409 點
下載積分: 1577 分
在線時間: 209(小時)
注冊時間: 2009-01-16
最后登錄: 2015-03-18
查看醉湮邃虞的 主題 / 回貼
2樓  發表于: 2009-06-25 16:50
只看該作者 | 小 中 大
搶到沙發，辛苦了，我曾發過帖子找這個資料呢。謝謝！
棋牌比賽免費得實物，閑暇好去處
http://www.jj.cn/indexTG.html?promoterid=108502812
sjm213
有小知識，無大學問。
級別: 論壇版主

精華主題: 7 篇
發帖數量: 5291 個
工控威望: 7517 點
下載積分: 161277 分
在線時間: 3237(小時)
注冊時間: 2007-11-21
最后登錄: 2025-07-01
查看sjm213的 主題 / 回貼
3樓  發表于: 2009-06-25 17:36
只看該作者 | 小 中 大
剛剛試用了這個軟件，發現它真是一個大雜燴。
首先硬件需要組態，程序塊變成了OB、FC、FB、DB，各塊用顏色區分，紅紅綠綠的甚是好看。
常用的9針通訊口沒有了，換作了集成的PROFINET 接口。原來集成的485變成了通訊模塊CM，可以擴展3塊。
可以使用像FX的232BD那樣的信號面板擴展數字量和模擬量IO了。
HMI的組態像WinccFlexible那樣簡潔了。

呵呵，期待能親眼目睹它。
kaixiangjun
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看kaixiangjun的 主題 / 回貼
4樓  發表于: 2009-06-26 10:32
只看該作者 | 小 中 大
斑竹:你好!
          既然如此,何不將SIMATIC STEP 7 Basic V10.5傳上來, 讓有網友分享分享呢? 全體網友渴望啊!
wangleibiz
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看wangleibiz的 主題 / 回貼
5樓  發表于: 2009-06-26 16:49
只看該作者 | 小 中 大
可否將SIMATIC STEP 7 Basic V10.5系統軟件上傳？
sjm213
有小知識，無大學問。
級別: 論壇版主

精華主題: 7 篇
發帖數量: 5291 個
工控威望: 7517 點
下載積分: 161277 分
在線時間: 3237(小時)
注冊時間: 2007-11-21
最后登錄: 2025-07-01
查看sjm213的 主題 / 回貼
6樓  發表于: 2009-06-26 17:17
只看該作者 | 小 中 大
從別的電腦上拔下一個512的內存條，掛上先裝軟件。

STEP1 語言選擇，只能選英語和德語；

STEP2  該軟件包含的三個組件：SIMATIC STEP7 Basic V10.5、Siemens Automation License Manager、 SIMATIC Wincc Basic V10.5；

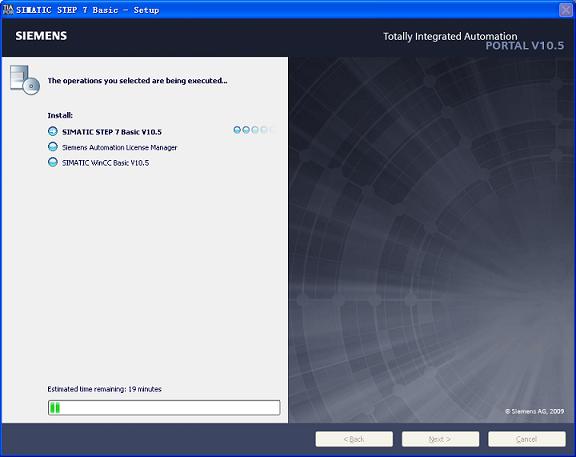

STEP3  開始安裝時提示需要20分鐘，真的等了20多分鐘，終于出來了這個小于1分鐘的提示；

STEP4  看到這個，知道完工了。
sjm213
有小知識，無大學問。
級別: 論壇版主

精華主題: 7 篇
發帖數量: 5291 個
工控威望: 7517 點
下載積分: 161277 分
在線時間: 3237(小時)
注冊時間: 2007-11-21
最后登錄: 2025-07-01
查看sjm213的 主題 / 回貼
7樓  發表于: 2009-06-26 17:30
只看該作者 | 小 中 大
使用篇：

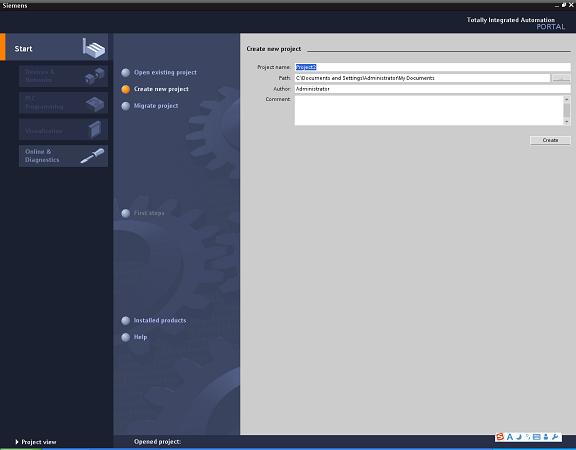

STEP1,打開軟件，看看這界面；

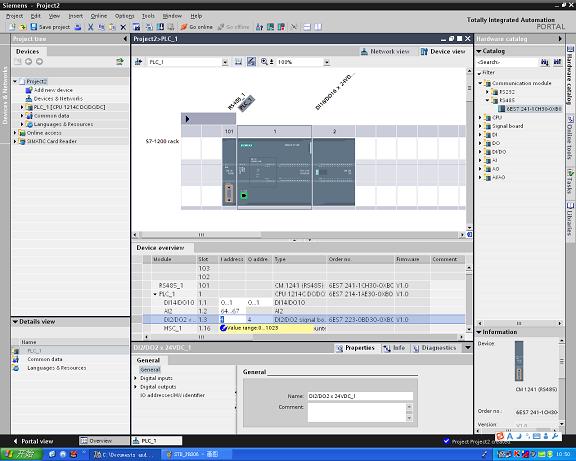

STEP2,現在要進行硬件組態了，感覺怎么樣？好像，模塊的IO都可以自行分配哦~~



STEP3, 編程，OB、FB、FC、DB，你想到了什么？尤其看看這OB塊的編號！



STEP4, 打開一個OB塊，寫段程序！A I0.0   =Q0.0

STEP5,直接配置一個HMI；
zz680217
級別: 略有小成
精華主題: 0
發帖數量: 251 個
工控威望: 343 點
下載積分: 1822 分
在線時間: 538(小時)
注冊時間: 2008-12-03
最后登錄: 2025-07-01
查看zz680217的 主題 / 回貼
8樓  發表于: 2009-06-26 17:32
只看該作者 | 小 中 大
是英文資料。
sjm213
有小知識，無大學問。
級別: 論壇版主

精華主題: 7 篇
發帖數量: 5291 個
工控威望: 7517 點
下載積分: 161277 分
在線時間: 3237(小時)
注冊時間: 2007-11-21
最后登錄: 2025-07-01
查看sjm213的 主題 / 回貼
9樓  發表于: 2009-06-26 17:33
只看該作者 | 小 中 大
繼續……

STEP6,用過Protool，Winccflexible，這個不在話下了吧；



STEP7,可以直接仿真，大家最喜歡的功能；

STEP8,最后看看項目文件，跟原來200的是大不同啊大不同。



PS：軟件安裝完畢后就把搶來的那個內存條拔下來了，就用一根512開機試用軟件，一切正常，就是慢的可以！
sjm213
有小知識，無大學問。
級別: 論壇版主

精華主題: 7 篇
發帖數量: 5291 個
工控威望: 7517 點
下載積分: 161277 分
在線時間: 3237(小時)
注冊時間: 2007-11-21
最后登錄: 2025-07-01
查看sjm213的 主題 / 回貼
10樓  發表于: 2009-06-26 17:36
只看該作者 | 小 中 大
該軟件、資料目前只有英文版；
軟件有600多M，已上傳！

http://www.wentianyingyuan.com/read-gktid-39920.html
[ 此帖被sjm213在2009-06-27 09:24重新編輯 ]
回憶依然最美
一不小心混進社會, 浪子回頭已經白費... ...
級別: 工控俠客
精華主題: 0
發帖數量: 1240 個
工控威望: 2873 點
下載積分: 21668 分
在線時間: 1322(小時)
注冊時間: 2008-06-16
最后登錄: 2025-05-17
查看回憶依然最美的 主題 / 回貼
11樓  發表于: 2009-06-26 21:17
只看該作者 | 小 中 大
謝謝樓主，下來看看，了解下
