樓主  發表于: 2009-06-01 14:26
只看樓主 | 小 中 大
圖片：

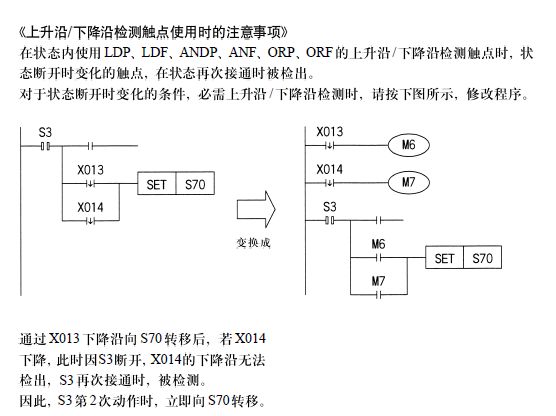

下圖是例子,為什么我用仿真軟件測試時下降沿在S3斷開時動作不能在S3再次接通時被檢測出來啊!是不是軟件仿真不了啊?
[ 此帖被張榮熙在2009-06-04 10:55重新編輯 ]
張榮熙
級別: 略有小成
精華主題: 0
發帖數量: 240 個
工控威望: 401 點
下載積分: 775 分
在線時間: 171(小時)
注冊時間: 2009-04-14
最后登錄: 2017-09-27
查看張榮熙的 主題 / 回貼
1樓  發表于: 2009-06-04 09:42
只看該作者 | 小 中 大
怎么沒人告訴我啊?????????????
lxmlxmlxy
工業機器人編程服務
級別: 略有小成
精華主題: 0
發帖數量: 367 個
工控威望: 394 點
下載積分: 1100 分
在線時間: 207(小時)
注冊時間: 2008-02-13
最后登錄: 2025-03-18
查看lxmlxmlxy的 主題 / 回貼
2樓  發表于: 2009-06-05 12:14
只看該作者 | 小 中 大
上升沿和下降沿指令用仿真軟件看不出來，用PLC 直接運行就非常直觀
張榮熙
級別: 略有小成
精華主題: 0
發帖數量: 240 個
工控威望: 401 點
下載積分: 775 分
在線時間: 171(小時)
注冊時間: 2009-04-14
最后登錄: 2017-09-27
查看張榮熙的 主題 / 回貼
3樓  發表于: 2009-06-05 13:00
只看該作者 | 小 中 大
還有我用PLC試了這個方案X014也不能在S3再次接通時檢出啊!有誰用過這個例子嗎?
haoweng
級別: 工控俠客
精華主題: 0
發帖數量: 477 個
工控威望: 2133 點
下載積分: 1613 分
在線時間: 445(小時)
注冊時間: 2008-09-14
最后登錄: 2025-05-14
查看haoweng的 主題 / 回貼
4樓  發表于: 2009-06-05 16:51
只看該作者 | 小 中 大
沒弄明白你的意思！
hmw
級別: 探索解密
精華主題: 0
發帖數量: 19 個
工控威望: 176 點
下載積分: 9111 分
在線時間: 35(小時)
注冊時間: 2009-06-01
最后登錄: 2016-01-30
查看hmw的 主題 / 回貼
5樓  發表于: 2009-06-05 17:44
只看該作者 | 小 中 大
當你S3再次接通之前
s70有沒有復歸
張榮熙
級別: 略有小成
精華主題: 0
發帖數量: 240 個
工控威望: 401 點
下載積分: 775 分
在線時間: 171(小時)
注冊時間: 2009-04-14
最后登錄: 2017-09-27
查看張榮熙的 主題 / 回貼
6樓  發表于: 2009-06-06 00:33
只看該作者 | 小 中 大
是S3接通時,當X013下降沿轉移S70,S3自動復位,若這時X014下降沿輸出,因S3已斷開不起作用,當S70復位后S3再次接通時X014被檢出,馬上向S70轉移
