12樓發表于: 2008-09-01 11:42

只看該作者 | 小中大

圖片：

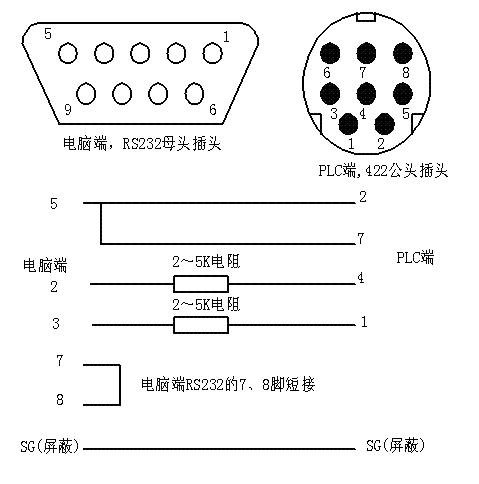

接線如圖

本帖最近評分記錄：

下載積分:+4(YMMFA) 熱心助人!

王海船

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看王海船的主題 / 回貼

13樓發表于: 2008-09-19 20:44

只看該作者 | 小中大

我買了一個有帶電源的RS232---RS422轉換器，可是422這一頭出來的六個端子（分別為T--/A ，T+/B ，R+ ，R-- ，GND，+9V�。┡cＰＬＣ上的那８條線怎么對接啊，請教各位高人了，謝謝！

wuqiabin

wuqiabin

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 144 個
工控威望: 224 點
下載積分: 5908 分
在線時間: 113(小時)
注冊時間: 2008-03-02
最后登錄: 2024-06-18
查看wuqiabin的主題 / 回貼

14樓發表于: 2008-11-26 12:58

只看該作者 | 小中大

買一根就算了

水澤之國

思想總是在經歷和壓力中成熟。

級別: 家園�？�

發送短信
加為好友

精華主題: 0
發帖數量: 467 個
工控威望: 793 點
下載積分: 1344 分
在線時間: 22(小時)
注冊時間: 2007-07-26
最后登錄: 2016-01-31
查看水澤之國的主題 / 回貼

15樓發表于: 2008-11-26 14:47

只看該作者 | 小中大

本站有制作圖。

看的好別忘了評分。

«
