樓主  發表于: 2024-08-11 07:16
只看樓主 | 小 中 大
最近，我在維修一條舊的電鍍線，用到TS1100SI的屏，為了分析PLC程序而不影響生產，買了個新屏在辦公室與QPLC通訊，生產線用的是Q02,而我手上有Q01,Q03,Q06等等CPU作測試；通訊線纜買的，串口線纜，用三菱屏COM口是可以跟PLC通訊，證明線纜沒問題，現在的問題是：怎么搞都通訊不上；請高手指點，謝謝！

活到老，學到老！
微信號：anjjyy2013
添加時注明來自工控人家園
壓縮包用WINRAR打開，沒密碼
不小心遇見你
自動項目、PLC、視覺、通訊等工控軟件開發QQ3515716
級別: 工控俠客

精華主題: 3 篇
發帖數量: 2100 個
工控威望: 3023 點
下載積分: 25362 分
在線時間: 1499(小時)
注冊時間: 2014-01-05
最后登錄: 2025-06-02
查看不小心遇見你的 主題 / 回貼
1樓  發表于: 2024-08-11 10:02
只看該作者 | 小 中 大
屏的引腳定義不一樣啊
項目、視覺、通訊QQ3515716
anlyl2014
大吉大利
級別: 網絡英雄
精華主題: 0
發帖數量: 989 個
工控威望: 8892 點
下載積分: 15645 分
在線時間: 943(小時)
注冊時間: 2014-05-23
最后登錄: 2025-06-02
查看anlyl2014的 主題 / 回貼
2樓  發表于: 2024-08-11 12:22
只看該作者 | 小 中 大







比對一下GS屏,和TS1100S屏的COM口,沒看到有哪些差別;
都是接235,都是公頭
活到老，學到老！
微信號：anjjyy2013
添加時注明來自工控人家園
壓縮包用WINRAR打開，沒密碼
ytzidonghua
plc 觸摸屏 自動化技術培訓等電話0535-6380506
級別: 網絡英雄
精華主題: 0
發帖數量: 2580 個
工控威望: 7200 點
下載積分: 8558 分
在線時間: 402(小時)
注冊時間: 2006-09-27
最后登錄: 2025-06-01
查看ytzidonghua的 主題 / 回貼
3樓  發表于: 2024-08-11 15:16
只看該作者 | 小 中 大
連線 通訊參數都正確了
樓主留言：
我也認為正確了，就是無法通訊
plc 觸摸屏 變頻器 編程電纜，plc培訓等
plc觸摸屏遠程下載，遠程監控
手機APP監控plc
QQ 365871920
電話13396452298
www.ytleader.com
cvlsam
富士低壓，POD（觸摸屏），PLC專賣
級別: VIP會員

精華主題: 3 篇
發帖數量: 6808 個
工控威望: 38412 點
下載積分: 9967 分
在線時間: 9672(小時)
注冊時間: 2006-09-13
最后登錄: 2025-06-02
查看cvlsam的 主題 / 回貼
4樓  發表于: 2024-08-12 09:01
只看該作者 | 小 中 大
串口電纜能讓三菱的屏和PLC通訊,不代表其在富士上就是正確的。

你換一條TS與三菱Q系列的通訊線就能通訊上了，用你目前的線哪怕連到富士電機倒閉都不會聯得上的。

Good Luck~
本帖最近評分記錄：
  • 下載積分:+5(anlyl2014) 熱心助人！
    ytzidonghua
    plc 觸摸屏 自動化技術培訓等電話0535-6380506
    級別: 網絡英雄
    精華主題: 0
    發帖數量: 2580 個
    工控威望: 7200 點
    下載積分: 8558 分
    在線時間: 402(小時)
    注冊時間: 2006-09-27
    最后登錄: 2025-06-01
    查看ytzidonghua的 主題 / 回貼
    5樓  發表于: 2024-08-12 16:19
    只看該作者 | 小 中 大
    針腳定義和V8這些一樣不
    plc 觸摸屏 變頻器 編程電纜，plc培訓等
    plc觸摸屏遠程下載，遠程監控
    手機APP監控plc
    QQ 365871920
    電話13396452298
    www.ytleader.com
    暴躁小白兔
    級別: 略有小成
    精華主題: 0
    發帖數量: 172 個
    工控威望: 220 點
    下載積分: 6353 分
    在線時間: 106(小時)
    注冊時間: 2021-05-11
    最后登錄: 2025-05-30
    查看暴躁小白兔的 主題 / 回貼
    6樓  發表于: 2024-08-12 16:31
    只看該作者 | 小 中 大
    成品線就不要自己做了，自找麻煩
    anlyl2014
    大吉大利
    級別: 網絡英雄
    精華主題: 0
    發帖數量: 989 個
    工控威望: 8892 點
    下載積分: 15645 分
    在線時間: 943(小時)
    注冊時間: 2014-05-23
    最后登錄: 2025-06-02
    查看anlyl2014的 主題 / 回貼
    7樓  發表于: 2024-08-12 19:11
    只看該作者 | 小 中 大
    引用
    引用第4樓cvlsam于2024-08-12 09:01發表的  :
    串口電纜能讓三菱的屏和PLC通訊,不代表其在富士上就是正確的。

    你換一條TS與三菱Q系列的通訊線就能通訊上了，用你目前的線哪怕連到富士電機倒閉都不會聯得上的。

    Good Luck~

    感謝!

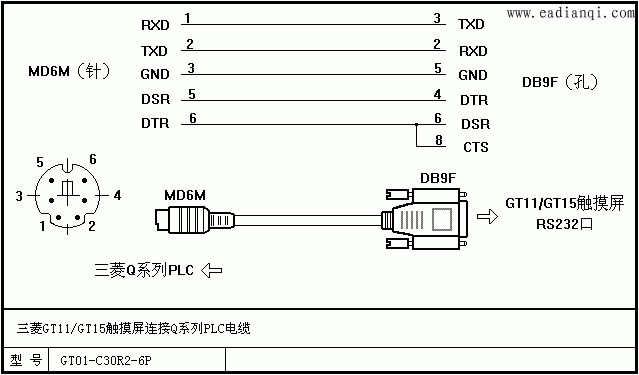

    我搜索不到"TS與三菱Q系列的通訊線"能否提供更詳細的型號,或者接線圖

    某寶找到了,25元/條,再次謝謝
    [ 此帖被anlyl2014在2024-08-12 19:22重新編輯 ]
