求助安川MP2300地址對應

hardy_6817

紙上得來終覺淺,絕知此事要躬行.

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 301 個
工控威望: 452 點
下載積分: 16919 分
在線時間: 570(小時)
注冊時間: 2016-06-06
最后登錄: 2025-07-21
查看hardy_6817的主題 / 回貼

樓主發表于: 2023-10-24 17:19

只看樓主 | 小中大

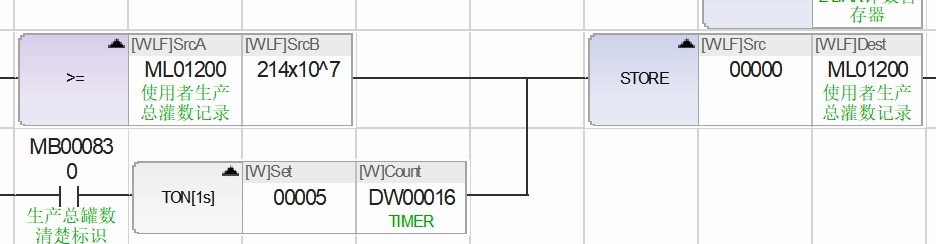

MP2300程序的ML01200 對應海泰客PWS6A00T地址的 41201

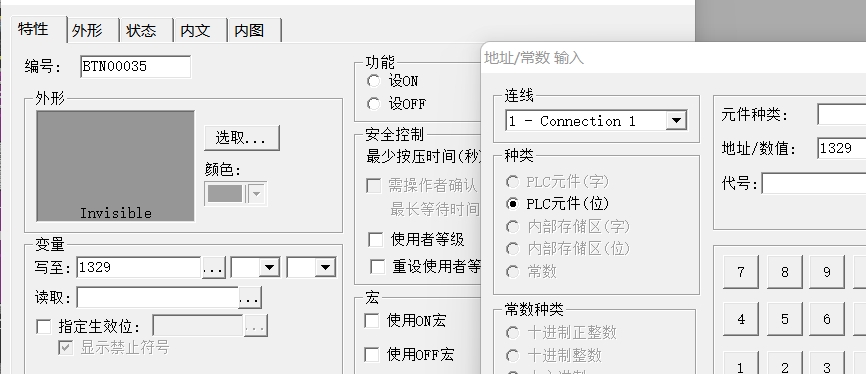

MP2300程序的MB000830 對應海泰客PWS6A00T按鈕地址的 1329

請問一下這個是怎么樣的一種對應關系？

gaoyingchun

GaoYingChun

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 216 個
工控威望: 311 點
下載積分: 2928 分
在線時間: 116(小時)
注冊時間: 2016-05-06
最后登錄: 2025-07-21
查看gaoyingchun的主題 / 回貼

1樓發表于: 2023-10-25 08:44

只看該作者 | 小中大

字地址能想明白，加了1個偏置；位地址，看不懂

hardy_6817

紙上得來終覺淺,絕知此事要躬行.

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 301 個
工控威望: 452 點
下載積分: 16919 分
在線時間: 570(小時)
注冊時間: 2016-06-06
最后登錄: 2025-07-21
查看hardy_6817的主題 / 回貼

2樓發表于: 2023-10-25 09:26

只看該作者 | 小中大

寄存器地址偏移40001，這個可以理解，就像MODBUS。位確實搞不懂，PLC的位是16進制，觸摸屏應該是10進制。但是還是找不到對應關系

adnnin

級別: 家園�？�

發送短信
加為好友

精華主題: 0
發帖數量: 241 個
工控威望: 565 點
下載積分: 586 分
在線時間: 266(小時)
注冊時間: 2016-12-30
最后登錄: 2025-03-11
查看adnnin的主題 / 回貼

3樓發表于: 2023-10-25 15:30

只看該作者 | 小中大

麻煩up一下，我有思路了

gxtmdb82164

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 825 個
工控威望: 1204 點
下載積分: 566 分
在線時間: 664(小時)
注冊時間: 2019-09-22
最后登錄: 2025-07-21
查看gxtmdb82164的主題 / 回貼

4樓發表于: 2023-10-25 16:39

只看該作者 | 小中大

還是modbus唄，0x開頭的位地址，輸入寄存器，但是PLC內部可能會有分區，比如說X點M點S點都映射在這個區，但是偏移地址起始不一樣，重新映射過了

這個不用糾結的，找手冊去看就行了，在這個方面，威綸通做的極好，每種通信驅動都有對應的手冊

https://www.weintek.com/globalw/Software/PLC.htm

這里面不同的通信方式，尋址又不同

順便，還是有套路的，提示一下，這種D.b的形式，一般最后一位是bit地址，HMI這邊1329實際上是132號字的9號位，十進制的132寫成Hex是84，結合前面用了modbus，over~

樓主留言：

真誠感謝！不過還是沒搞明白

hardy_6817

紙上得來終覺淺,絕知此事要躬行.

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 301 個
工控威望: 452 點
下載積分: 16919 分
在線時間: 570(小時)
注冊時間: 2016-06-06
最后登錄: 2025-07-21
查看hardy_6817的主題 / 回貼

5樓發表于: 2023-10-25 17:45

只看該作者 | 小中大

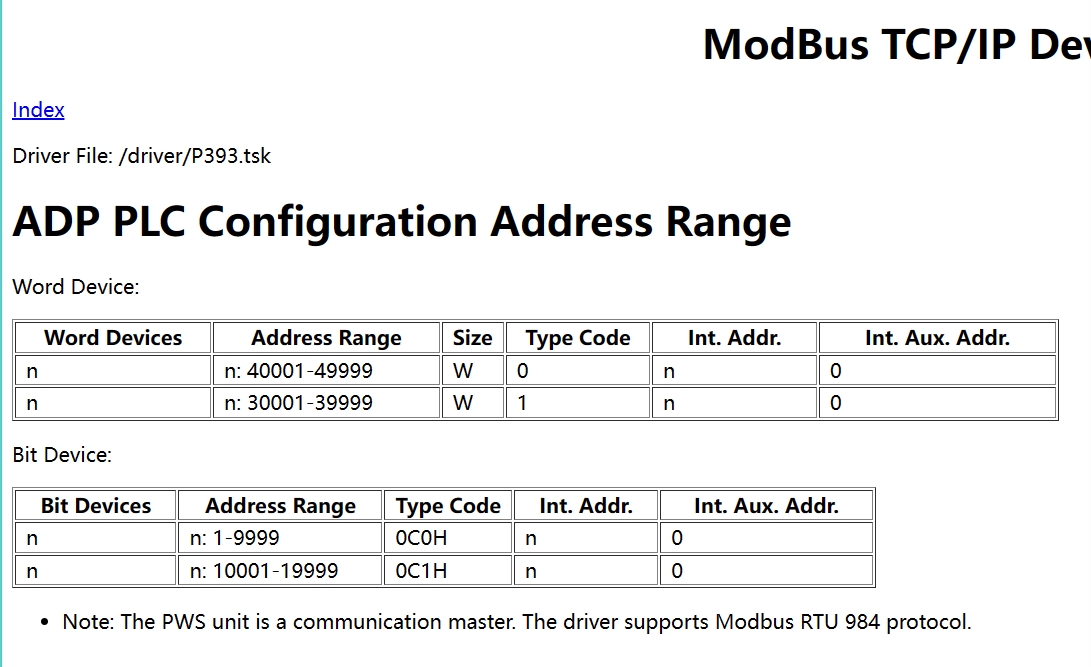

查了一下這個驅動地址，還是沒明白
