樓主發表于: 2023-02-22 09:59

只看樓主 | 小中大

除塵器程序.zip (388 K) 下载次数:228

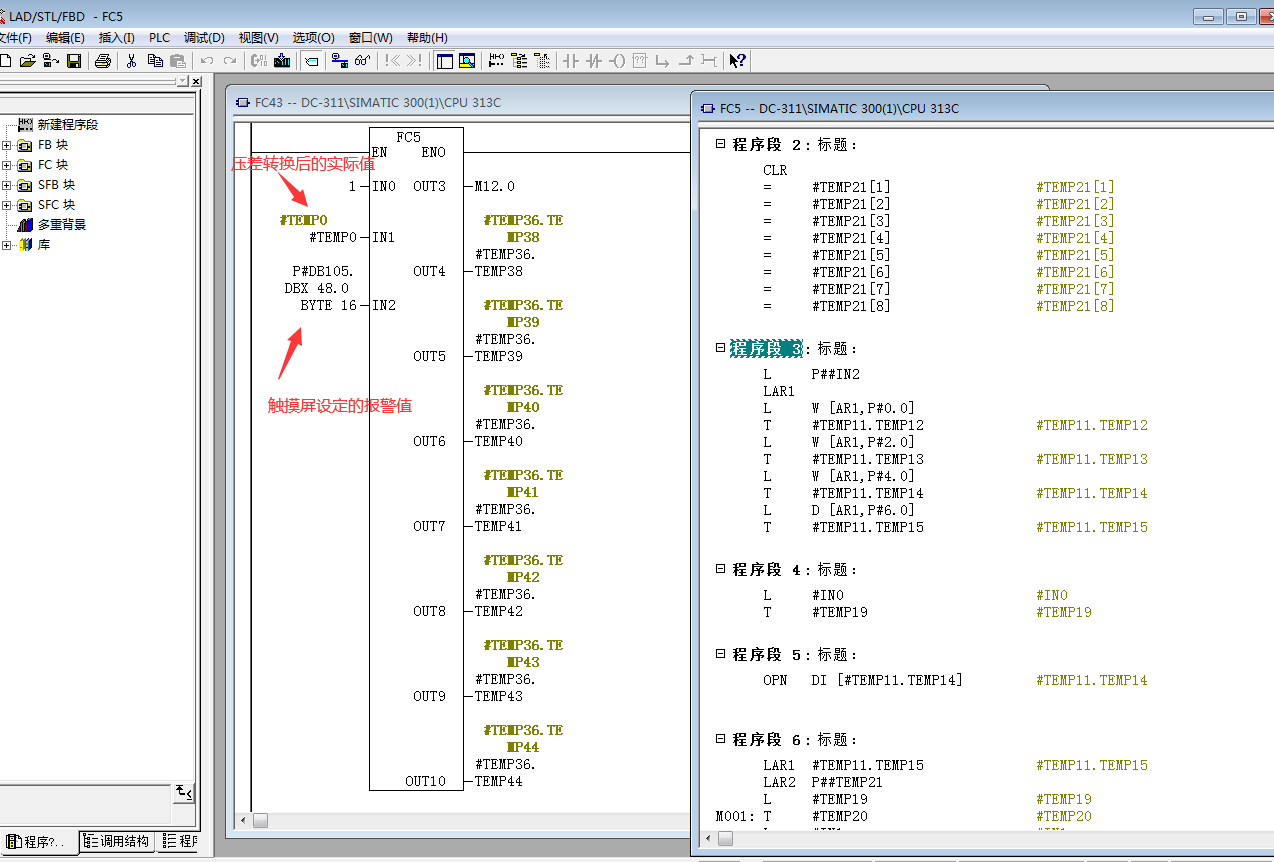

公司是外企，10年前老外寫的程序，就是一個除塵器的控制程序，除塵器有4個倉室，目前的工藝是只要其中任何一個倉室的壓差高于2000，就會停風機，現在公司要求呢，改為A B C D都為2000時停風機，由之前的并聯關系，改為串聯關系。但是這個程序用STL和FBD寫的，我實在看不懂，也無法轉換成梯形圖，我梳理了一下圖紙和IO地址，把差壓表的地址和觸摸屏停機值設定的地址，都寫到紙上了，大家下載這個程序看看，從哪里入手改程序，從FC5里改嗎？沒有看懂，謝謝

[ 此帖被lzhpsky在2023-02-22 10:05重新編輯 ]

本帖最近評分記錄：

下載積分:+2(guochunyi) 好貼好貼！

lzhpsky

工控小菜鳥

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1050 個
工控威望: 1159 點
下載積分: 2815 分
在線時間: 769(小時)
注冊時間: 2009-08-02
最后登錄: 2025-06-05
查看lzhpsky的主題 / 回貼

1樓發表于: 2023-02-22 10:44

只看該作者 | 小中大

我想這個思路改下連鎖停機程序，新加一段比較程序，然后在舊的連鎖程序里，隨便串一個不用的M常開位，停用舊連鎖，啟用新連鎖程序，不知道這個方法可以嗎�，F在找不到舊連鎖程序在哪里？

monkey9

級別: 正式會員

發送短信
加為好友

精華主題: 0
發帖數量: 56 個
工控威望: 82 點
下載積分: 708 分
在線時間: 4(小時)
注冊時間: 2023-02-06
最后登錄: 2023-03-03
查看monkey9的主題 / 回貼

2樓發表于: 2023-02-22 15:20

只看該作者 | 小中大

跟著學習學習

monkey9

級別: 正式會員

發送短信
加為好友

精華主題: 0
發帖數量: 56 個
工控威望: 82 點
下載積分: 708 分
在線時間: 4(小時)
注冊時間: 2023-02-06
最后登錄: 2023-03-03
查看monkey9的主題 / 回貼

3樓發表于: 2023-02-22 15:21

只看該作者 | 小中大

跟著學習學習

bdmogui

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 173 個
工控威望: 297 點
下載積分: 1151 分
在線時間: 617(小時)
注冊時間: 2013-10-12
最后登錄: 2025-06-27
查看bdmogui的主題 / 回貼

4樓發表于: 2023-02-22 15:50

只看該作者 | 小中大

用交叉參考查Q0.5試試能能找到

投湖自盡的魚

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 313 個
工控威望: 366 點
下載積分: 1303 分
在線時間: 320(小時)
注冊時間: 2020-10-23
最后登錄: 2025-07-02
查看投湖自盡的魚的主題 / 回貼

5樓發表于: 2023-02-22 16:57

只看該作者 | 小中大

跟著學習學習。。。。

xjynzlp

你關注我一時我關注你一世

級別: 家園�？�

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 599 個
工控威望: 651 點
下載積分: 2296 分
在線時間: 1852(小時)
注冊時間: 2010-07-25
最后登錄: 2025-07-01
查看xjynzlp的主題 / 回貼

6樓發表于: 2023-02-22 18:55

只看該作者 | 小中大

這個程序部分是用STL寫的，由于涉及到一些零時變量、DB塊的作用，要想看到懂，必須結合電路圖才行，如果不牽扯技術問題，你可以發來一份電路圖（電路圖用掃描或照片也行）給我，我可以給你看看，360684677@qq.com

聯系QQ360684677 群3142373 公眾微信毅力工控

lzhpsky

工控小菜鳥

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1050 個
工控威望: 1159 點
下載積分: 2815 分
在線時間: 769(小時)
注冊時間: 2009-08-02
最后登錄: 2025-06-05
查看lzhpsky的主題 / 回貼

7樓發表于: 2023-02-22 21:13

只看該作者 | 小中大

10年了圖紙不全了，沒有幾張圖，點數不多，相關的地址，我寫到那個紙上了，觸摸屏有個報警停機設定值，我也寫紙上了，變頻器的啟動是Q0.5，4個差壓的地址我也寫紙上了。

lzhpsky

工控小菜鳥

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1050 個
工控威望: 1159 點
下載積分: 2815 分
在線時間: 769(小時)
注冊時間: 2009-08-02
最后登錄: 2025-06-05
查看lzhpsky的主題 / 回貼

8樓發表于: 2023-02-23 00:11

只看該作者 | 小中大

除塵器之前有4個倉室，之前的工藝是只要其中任何一個倉室的壓差高于2000，就會停風機�，F在公司把除塵器改造了，就一個大倉室了，但是差壓傳感器還是在原位置上，目前要求是，改為A B C D同時為2000時停風機，由之前的并聯關系，改為串聯關系停機。

liaohp

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 113 個
工控威望: 202 點
下載積分: 612 分
在線時間: 113(小時)
注冊時間: 2011-09-28
最后登錄: 2024-10-31
查看liaohp的主題 / 回貼

9樓發表于: 2023-02-24 16:28

只看該作者 | 小中大

程序都被你自己寫好啦

秋悲客

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 39 個
工控威望: 165 點
下載積分: 640 分
在線時間: 56(小時)
注冊時間: 2011-12-28
最后登錄: 2025-06-30
查看秋悲客的主題 / 回貼

10樓發表于: 2023-02-28 11:24

只看該作者 | 小中大

st一般就是處理計算和數據，和主要程序邏輯沒有關系，你搞清楚高于2000的那部分邏輯應該就能解決了

lzhpsky

工控小菜鳥

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1050 個
工控威望: 1159 點
下載積分: 2815 分
在線時間: 769(小時)
注冊時間: 2009-08-02
最后登錄: 2025-06-05
查看lzhpsky的主題 / 回貼

11樓發表于: 2023-02-28 19:57

只看該作者 | 小中大

我想刪除之前老程序里面的并聯停機程序

«
