各位大俠,用伺服做張力控制要怎么做,用PID功能做完善嗎?誰有歐姆龍PLC(CJ,CP,NX,NJ)的案例程序分享一下
分享
18857713026
賺點辛苦錢不容易啊 誒~~~~ 努力賺錢
級別: 家園?
發送短信
加為好友
精華主題:
0
發帖數量:
437 個
工控威望:
535 點
下載積分:
1291 分
在線時間: 204(小時)
注冊時間:
2020-11-27
最后登錄:
2025-07-23
查看18857713026的
主題
/
回貼
1樓
發表于: 2022-11-15 10:31
只看該作者
|
小
中
大
直托嗎
可以收卷速度模式 +被動輥輥編碼器 控制收卷角速度 放卷轉矩模式 放卷速度=線速度-偏置值 等于0速度狀態下會反轉繃緊
半閉環張力公式 抄變頻器說明書 和直徑綁定就行 全閉環我沒什么方案
有牽引輥的話 收卷轉矩模式 半閉環張力 公式抄變頻器說明書 放卷轉矩模式 放卷轉矩反饋用牽引的轉矩輸出 放卷錐度張力+ 牽引轉矩補償
放卷速度=線速度-偏置值 等于0速度狀態下會反轉繃緊 , 收卷速度=線速度+偏置值 0速度正轉繃緊
本帖最近評分記錄:
下載積分:+3(青桔、) 熱心助人!
下載積分:+1(hua966) 謝謝,分享經驗
分享
goldage
級別: 工控俠客
發送短信
加為好友
精華主題:
0
發帖數量:
1999 個
工控威望:
2164 點
下載積分:
7457 分
在線時間: 548(小時)
注冊時間:
2016-06-19
最后登錄:
2025-07-23
查看goldage的
主題
/
回貼
2樓
發表于: 2022-11-15 21:20
只看該作者
|
小
中
大
這個都不用PLC就可以吧,只是數據設置的問題
分享
zhongshl
級別: 探索解密
發送短信
加為好友
精華主題:
0
發帖數量:
115 個
工控威望:
182 點
下載積分:
1119 分
在線時間: 133(小時)
注冊時間:
2009-11-14
最后登錄:
2025-02-13
查看zhongshl的
主題
/
回貼
3樓
發表于: 2022-11-17 10:18
只看該作者
|
小
中
大
第一,確定用什么卷材
分享
zhongshl
級別: 探索解密
發送短信
加為好友
精華主題:
0
發帖數量:
115 個
工控威望:
182 點
下載積分:
1119 分
在線時間: 133(小時)
注冊時間:
2009-11-14
最后登錄:
2025-02-13
查看zhongshl的
主題
/
回貼
4樓
發表于: 2022-11-17 10:20
只看該作者
|
小
中
大
第一,什么卷材
第二,打算用什么張力方式收卷
第三,結構圖最好提供一下,我有完整的收放卷的控制方案
分享
宿遷電工
級別: 論壇先鋒
發送短信
加為好友
精華主題:
0
發帖數量:
1098 個
工控威望:
1241 點
下載積分:
2981 分
在線時間: 412(小時)
注冊時間:
2018-11-30
最后登錄:
2025-07-15
查看宿遷電工的
主題
/
回貼
5樓
發表于: 2022-11-17 15:06
只看該作者
|
小
中
大
不是太嚴格的場合,完全可以用扭矩電機代替啊
長三角地區,PLC編程,工業機器人編程
吸塑機,軸承合套儀程序開發
專業外協
TEL:13815796487(微信同號)
分享
dyxlfl
級別: VIP會員
發送短信
加為好友
QQ聯系
精華主題:
0
發帖數量:
213 個
工控威望:
443 點
下載積分:
1489 分
在線時間: 326(小時)
注冊時間:
2006-11-10
最后登錄:
2025-07-14
查看dyxlfl的
主題
/
回貼
6樓
發表于: 2022-11-17 19:15
只看該作者
|
小
中
大

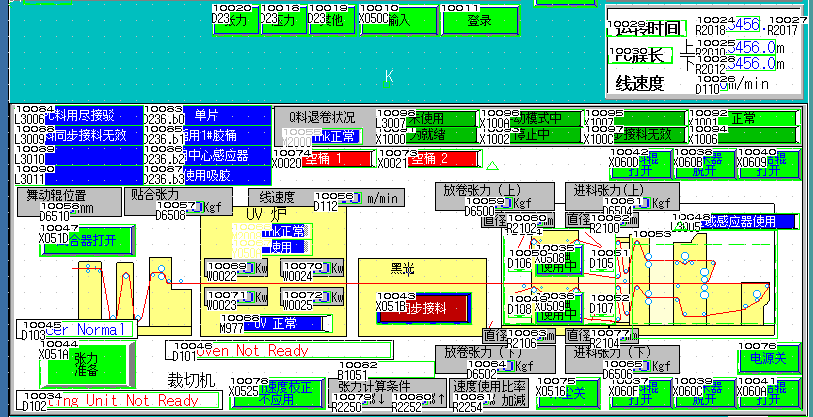

圖片:
三菱Q系列的到時搞過,用三菱張力控制器檢測張力,用模擬量,控制伺服器達到張力控制,是多層膜高速貼合設備
分享
hua966
級別: 家園?
發送短信
加為好友
精華主題:
0
發帖數量:
321 個
工控威望:
610 點
下載積分:
1395 分
在線時間: 192(小時)
注冊時間:
2010-08-19
最后登錄:
2025-07-16
查看hua966的
主題
/
回貼
7樓
發表于: 2022-11-21 14:36
只看該作者
|
小
中
大
引用
引用第6樓dyxlfl于2022-11-17 19:15發表的 :
三菱Q系列的到時搞過,用三菱張力控制器檢測張力,用模擬量,控制伺服器達到張力控制,是多層膜高速貼合設備
謝謝無私分享,
分享
li1654847271
級別: 家園?
發送短信
加為好友
精華主題:
0
發帖數量:
88 個
工控威望:
601 點
下載積分:
476 分
在線時間: 29(小時)
注冊時間:
2022-04-09
最后登錄:
2025-07-03
查看li1654847271的
主題
/
回貼
8樓
發表于: 2022-11-22 08:46
只看該作者
|
小
中
大
學習一下
