用5UPLC走軌跡焊不銹鋼鋼管
上一主題
下一主題
qqaw8
混吃混喝
級別: 家園?
發送短信
加為好友
精華主題:
0
發帖數量:
570 個
工控威望:
748 點
下載積分:
1085 分
在線時間: 727(小時)
注冊時間:
2012-09-30
最后登錄:
2025-07-23
查看qqaw8的
主題
/
回貼
樓主
發表于: 2022-06-10 08:46
只看樓主
|
小
中
大
圖片:

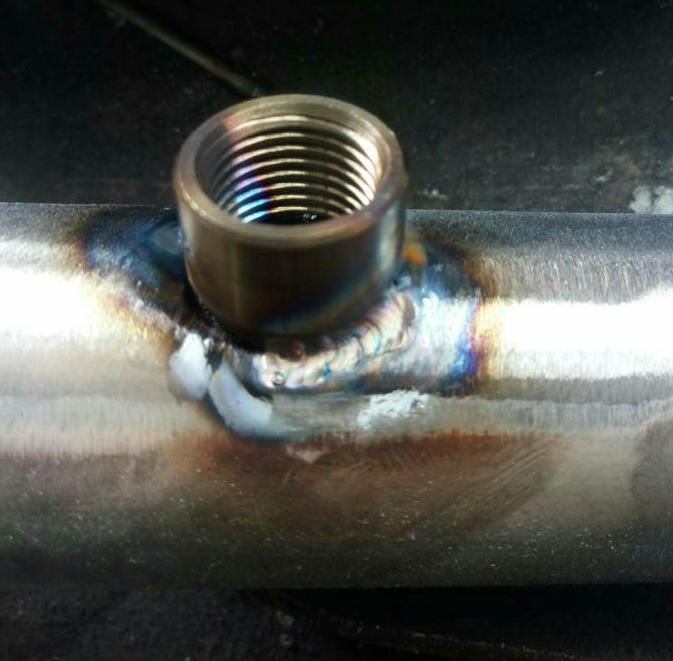

群里的各位大俠,用5UPLC走軌跡,帶動焊槍焊接不銹鋼水管接頭 批量,大管200,接頭100 、大管200,接頭80 、等幾種規格 難度大嗎 是不是要用三軸插補
分享
二手工控電器
且行且珍惜
級別: 工控俠客
發送短信
加為好友
QQ聯系
精華主題:
0
發帖數量:
2872 個
工控威望:
4503 點
下載積分:
222817 分
在線時間: 3246(小時)
注冊時間:
2008-02-22
最后登錄:
2025-07-22
查看二手工控電器的
主題
/
回貼
1樓
發表于: 2022-06-10 08:55
只看該作者
|
小
中
大
3軸插補是肯定的也是必須的除非你對焊縫一點要求多沒有!
熱烈歡迎光臨工控自動化小店!
銷售二手拆機工控商品,多類型品牌I0接線端子臺、PLC 、觸摸屏、伺服、步進、變頻器、3相固態SSR調壓調功模塊。
http://shop115113109.taobao.com/?spm=a1z10.5-c.0.0.L6cazp&v=1
分享
泰山之石
A
級別: 工控俠客
發送短信
加為好友
QQ聯系
精華主題:
0
發帖數量:
2327 個
工控威望:
2561 點
下載積分:
11829 分
在線時間: 923(小時)
注冊時間:
2008-11-12
最后登錄:
2025-07-22
查看泰山之石的
主題
/
回貼
2樓
發表于: 2022-06-10 09:05
只看該作者
|
小
中
大
這活需要焊接機械手吧,是多軸的吧。3軸實現有難度
分享
wangnaizhi
級別: 工控俠客
發送短信
加為好友
精華主題:
0
發帖數量:
1311 個
工控威望:
2017 點
下載積分:
2956 分
在線時間: 1055(小時)
注冊時間:
2015-08-31
最后登錄:
2025-07-22
查看wangnaizhi的
主題
/
回貼
3樓
發表于: 2022-06-10 09:09
只看該作者
|
小
中
大
這個需要3軸插補 走螺旋線了 PLC可能有點難度 如果要求不高 應該可以
分享
tingfenghu
級別: 工控俠客
發送短信
加為好友
精華主題:
0
發帖數量:
2866 個
工控威望:
3638 點
下載積分:
3560 分
在線時間: 3826(小時)
注冊時間:
2007-11-04
最后登錄:
2025-07-22
查看tingfenghu的
主題
/
回貼
4樓
發表于: 2022-06-10 09:12
只看該作者
|
小
中
大
PLC 難度有點大,單一產品比較容易,多種產品要調試挺麻煩
用3軸數控還是方便,眾為興,雷賽有解決方案。
量大,可以考慮用激光焊,硬件成本比較高,速度快,焊接成本低。
二手PLC,觸摸屏,伺服驅動,各類氣動設備
http://shop58129605.taobao.com/
分享
ljb6688
級別: 工控俠客
發送短信
加為好友
精華主題:
0
發帖數量:
1866 個
工控威望:
2015 點
下載積分:
116533 分
在線時間: 2005(小時)
注冊時間:
2009-12-08
最后登錄:
2025-07-22
查看ljb6688的
主題
/
回貼
5樓
發表于: 2022-06-10 10:09
只看該作者
|
小
中
大
三軸很難實現。因為焊接基本要求是不能虛焊
電氣自動化,智能化控制,數據遠傳采集。工控元件代理,機器人附件
分享
nightblueblu
道阻且長,窮且益堅。
級別: 論壇先鋒
發送短信
加為好友
精華主題:
0
發帖數量:
1043 個
工控威望:
1866 點
下載積分:
299 分
在線時間: 1160(小時)
注冊時間:
2017-02-09
最后登錄:
2025-07-07
查看nightblueblu的
主題
/
回貼
6樓
發表于: 2022-06-22 15:28
只看該作者
|
小
中
大
可以2軸插補就行 XY插補一個圓 Z軸按一定速度比例配合XY走上下往復直線就行 往復運動的距離根據管子不同 需要根據側面投影來計算 如果是固定的直接設定好就行 一般焊槍都是斜著的 所以還需要一個焊槍旋轉的A軸 XY插補一圈 焊槍同時自轉一圈 合計需要4軸
Your happiness is everything.
分享
yerong
級別: 工控俠客
發送短信
加為好友
精華主題:
1 篇
發帖數量:
1958 個
工控威望:
2111 點
下載積分:
11183 分
在線時間: 861(小時)
注冊時間:
2007-08-28
最后登錄:
2025-07-22
查看yerong的
主題
/
回貼
7樓
發表于: 2022-06-25 19:12
只看該作者
|
小
中
大
焊接機器人
分享
宿遷電工
級別: 論壇先鋒
發送短信
加為好友
精華主題:
0
發帖數量:
1098 個
工控威望:
1241 點
下載積分:
2981 分
在線時間: 412(小時)
注冊時間:
2018-11-30
最后登錄:
2025-07-15
查看宿遷電工的
主題
/
回貼
8樓
發表于: 2022-06-25 19:23
只看該作者
|
小
中
大
超過兩軸的,還是老老實實用其它控制器吧,PLC玩這個不適合。
長三角地區,PLC編程,工業機器人編程
吸塑機,軸承合套儀程序開發
專業外協
TEL:13815796487(微信同號)
分享
seafar
目前C#
級別: 家園?
發送短信
加為好友
精華主題:
0
發帖數量:
620 個
工控威望:
767 點
下載積分:
1916 分
在線時間: 595(小時)
注冊時間:
2018-03-23
最后登錄:
2025-06-10
查看seafar的
主題
/
回貼
9樓
發表于: 2022-06-27 08:13
只看該作者
|
小
中
大
5U本體只有直線插補
枕星河之倒影兮與星光同流,望群星之包覆兮隨繁星同輝。
B站資源分享鏈接https://space.bilibili.com/39855180
分享
king_king2
級別: 略有小成
發送短信
加為好友
精華主題:
0
發帖數量:
91 個
工控威望:
218 點
下載積分:
522 分
在線時間: 66(小時)
注冊時間:
2014-03-29
最后登錄:
2025-07-12
查看king_king2的
主題
/
回貼
10樓
發表于: 2022-06-27 08:22
只看該作者
|
小
中
大
直拉上機械手吧,一個擺焊已經夠你玩了
分享
zhujingyu69
級別: 家園?
發送短信
加為好友
精華主題:
0
發帖數量:
959 個
工控威望:
854 點
下載積分:
54109 分
在線時間: 1356(小時)
注冊時間:
2008-06-12
最后登錄:
2025-07-22
查看zhujingyu69的
主題
/
回貼
11樓
發表于: 2022-06-28 10:21
只看該作者
|
小
中
大
5U要用到40SSC-S模塊才能走圓弧插補
