上一主題
下一主題
«
1
2
»
Pages: 2/2 Go
zmrs163
級別: 家園?
發送短信
加為好友
精華主題:
0
發帖數量:
406 個
工控威望:
556 點
下載積分:
1557 分
在線時間: 339(小時)
注冊時間:
2017-06-12
最后登錄:
2025-07-28
查看zmrs163的
主題
/
回貼
12樓
發表于: 2020-05-21 16:04
只看該作者
|
小
中
大
圖片:
擺線,加速度曲線為正弦。公式如圖
分享
zmrs163
級別: 家園?
發送短信
加為好友
精華主題:
0
發帖數量:
406 個
工控威望:
556 點
下載積分:
1557 分
在線時間: 339(小時)
注冊時間:
2017-06-12
最后登錄:
2025-07-28
查看zmrs163的
主題
/
回貼
13樓
發表于: 2020-05-21 16:08
只看該作者
|
小
中
大
接下來的變形梯形就比較復雜了,因為整個曲線可以分成五段?紤]到對稱性也可以分成6段。分段函數就不考慮曲線適用范圍了,因為這個范圍的頭和尾可以分布在不同的區間里面,細分起來有十幾種情況會影響到公式,所以就不討論了。
分享
nbtr小賴
級別: 家園?
發送短信
加為好友
精華主題:
0
發帖數量:
161 個
工控威望:
577 點
下載積分:
566 分
在線時間: 69(小時)
注冊時間:
2019-08-28
最后登錄:
2023-07-18
查看nbtr小賴的
主題
/
回貼
14樓
發表于: 2020-05-25 11:10
只看該作者
|
小
中
大
想起原來公司的老大,把7次曲線求解函數寫PLC里。。。開機初次運算的時候CPU高負荷到網口東西全斷聯。。
分享
zmrs163
級別: 家園?
發送短信
加為好友
精華主題:
0
發帖數量:
406 個
工控威望:
556 點
下載積分:
1557 分
在線時間: 339(小時)
注冊時間:
2017-06-12
最后登錄:
2025-07-28
查看zmrs163的
主題
/
回貼
15樓
發表于: 2020-05-25 13:09
只看該作者
|
小
中
大
圖片:
圖片:
圖片:
圖片:
圖片:
圖片:
變形梯形可以分為以下六段計算
分享
zmrs163
級別: 家園?
發送短信
加為好友
精華主題:
0
發帖數量:
406 個
工控威望:
556 點
下載積分:
1557 分
在線時間: 339(小時)
注冊時間:
2017-06-12
最后登錄:
2025-07-28
查看zmrs163的
主題
/
回貼
16樓
發表于: 2020-05-25 13:11
只看該作者
|
小
中
大
圖片:
圖片:
前面三段,計算公式如下
分享
zmrs163
級別: 家園?
發送短信
加為好友
精華主題:
0
發帖數量:
406 個
工控威望:
556 點
下載積分:
1557 分
在線時間: 339(小時)
注冊時間:
2017-06-12
最后登錄:
2025-07-28
查看zmrs163的
主題
/
回貼
17樓
發表于: 2020-05-25 13:12
只看該作者
|
小
中
大
圖片:
圖片:

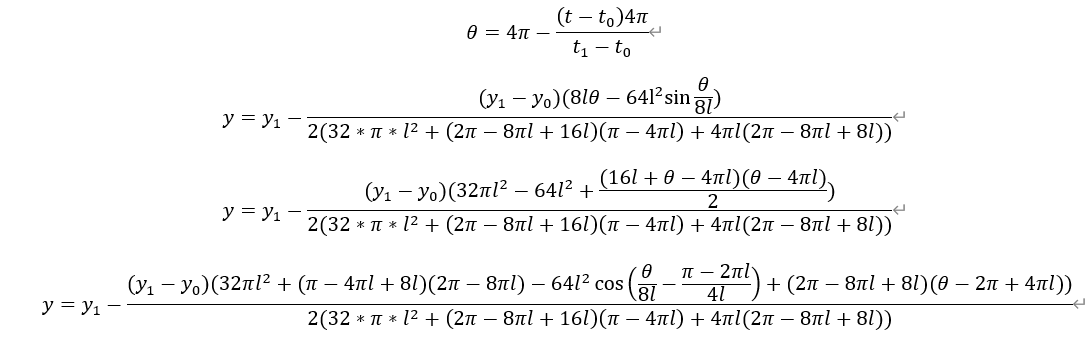

后面三段,由對稱性可得
分享
zmrs163
級別: 家園?
發送短信
加為好友
精華主題:
0
發帖數量:
406 個
工控威望:
556 點
下載積分:
1557 分
在線時間: 339(小時)
注冊時間:
2017-06-12
最后登錄:
2025-07-28
查看zmrs163的
主題
/
回貼
18樓
發表于: 2020-05-25 13:21
只看該作者
|
小
中
大
七次方程其實求解計算量并不大,可能是凸輪上的點太多導致緩慢。PLC本身并不擅長于這種數據處理,分幾個掃描周期處理可能會好一點
引用
引用第14樓nbtr小賴于2020-05-25 11:10發表的 :
想起原來公司的老大,把7次曲線求解函數寫PLC里。。。開機初次運算的時候CPU高負荷到網口東西全斷聯。。
分享
yzdz66
級別: 探索解密
發送短信
加為好友
精華主題:
0
發帖數量:
60 個
工控威望:
162 點
下載積分:
640 分
在線時間: 51(小時)
注冊時間:
2016-09-23
最后登錄:
2024-12-03
查看yzdz66的
主題
/
回貼
19樓
發表于: 2020-05-30 19:08
只看該作者
|
小
中
大
7次 或者5次多項式 生成曲線 有功能塊 但不能外泄
分享
eledesigner
懂一點點
級別: 工控俠客
發送短信
加為好友
精華主題:
0
發帖數量:
1979 個
工控威望:
2241 點
下載積分:
3011 分
在線時間: 2383(小時)
注冊時間:
2009-08-21
最后登錄:
2025-07-28
查看eledesigner的
主題
/
回貼
20樓
發表于: 2020-05-31 08:37
只看該作者
|
小
中
大
牛逼了,不過plc算這個得累死,要是同步計算得話掃描周期會非常得長,這種計算應該用PF等采用X86架構得控制器來算比較靠譜。
分享
