硬件配置：
CP1E-N30DR-A  +   CPM1A-AD041
變送器4~20mA，量程-50~150
模塊只接了第一路，接的是3線制PT100
程序如下

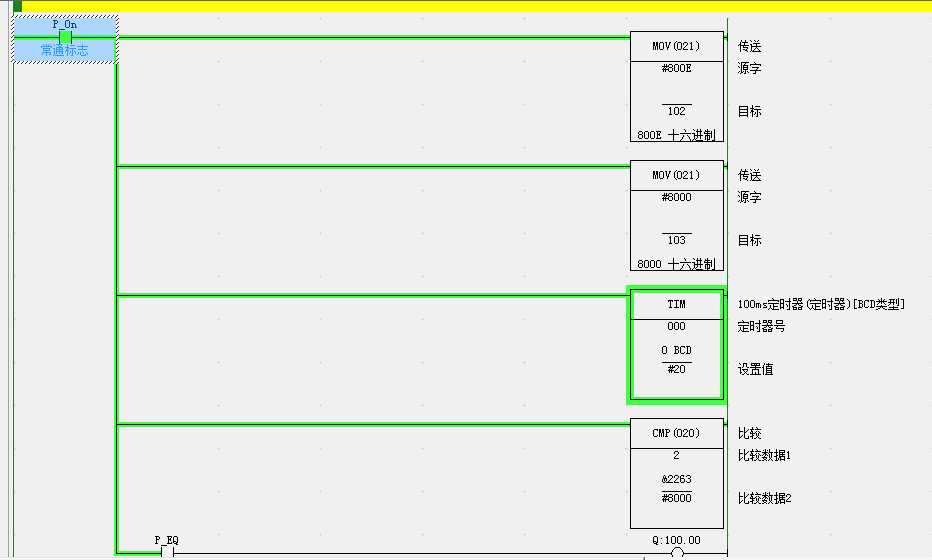

程序結果D120的值  不符合實際溫度（實際溫度大約24.5°左右）
硬件接線圖（手繪簡圖） 如下



大咖們幫我分析下 哪里出錯了或者哪里錯誤了
[ 此帖被liou618在2019-11-27 14:08重新編輯 ]
hlq_0815
人生的成功不在于拿到一副好牌，而是怎樣將壞牌打好。
級別: 論壇版主

精華主題: 2 篇
發帖數量: 1912 個
工控威望: 4560 點
下載積分: 7737 分
在線時間: 1467(小時)
注冊時間: 2008-07-03
最后登錄: 2025-08-02
查看hlq_0815的 主題 / 回貼
1樓  發表于: 2019-11-27 09:11
只看該作者 | 小 中 大
2CH=8000是傳感器斷線報警的意思，哪來的值？？？
人生的成功不在于拿到一副好牌，而是怎樣將壞牌打好。
liou618
級別: 正式會員
精華主題: 0
發帖數量: 27 個
工控威望: 83 點
下載積分: 873 分
在線時間: 14(小時)
注冊時間: 2019-11-23
最后登錄: 2023-10-26
查看liou618的 主題 / 回貼
2樓  發表于: 2019-11-27 09:17
只看該作者 | 小 中 大
引用
引用第1樓hlq_0815于2019-11-27 09:11發表的  :
2CH=8000是傳感器斷線報警的意思，哪來的值？？？


采集的是第2通道模擬數據

其值為8000  應該是斷線報警

難道是接線錯誤

還請大咖幫忙仔細解答下

謝謝 非常感謝
hlq_0815
人生的成功不在于拿到一副好牌，而是怎樣將壞牌打好。
級別: 論壇版主

精華主題: 2 篇
發帖數量: 1912 個
工控威望: 4560 點
下載積分: 7737 分
在線時間: 1467(小時)
注冊時間: 2008-07-03
最后登錄: 2025-08-02
查看hlq_0815的 主題 / 回貼
3樓  發表于: 2019-11-27 11:38
只看該作者 | 小 中 大
只用一CH 4~20MA模擬量，我覺得102CH的設置值應該是：800E
人生的成功不在于拿到一副好牌，而是怎樣將壞牌打好。
hlq_0815
人生的成功不在于拿到一副好牌，而是怎樣將壞牌打好。
級別: 論壇版主

精華主題: 2 篇
發帖數量: 1912 個
工控威望: 4560 點
下載積分: 7737 分
在線時間: 1467(小時)
注冊時間: 2008-07-03
最后登錄: 2025-08-02
查看hlq_0815的 主題 / 回貼
4樓  發表于: 2019-11-27 15:18
只看該作者 | 小 中 大
偏移量不是負50℃才對嗎？
人生的成功不在于拿到一副好牌，而是怎樣將壞牌打好。
