樓主  發表于: 2019-07-24 13:17
只看樓主 | 小 中 大
      本人做輸送項目，系統的前端和末端分別在2個車間，直接直線距離有280米，如果布線最少要300多米。如果只使用一個控制柜，那總個系統用的電纜太多，而且施工費錢、費時。所以使用2個控制柜，分別控制前、后端。
     以前用西門子S7-200PLC，采用485ModBus通信�，F場使用smart PLC，使用就采用網線走TCP通信。本項目因為有300多米，手下提出網線太長會不會影響通信。所以改為采用光釬。

   附件為測試通信程序。
[ 此帖被wenxuehero在2019-07-24 13:31重新編輯 ]
附件： 程序.rar (28 K) 下載次數:731
網站提示: 請不要用迅雷下載附件，容易出錯
本帖最近評分記錄：
  • 下載積分:+1(wangsanhuzi) 感謝分享！
  • 下載積分:+1(小小漁夫1)
  • 下載積分:+3(flong99) 感謝分享！
    wenxuehero
    級別: 論壇先鋒
    精華主題: 0
    發帖數量: 40 個
    工控威望: 1042 點
    下載積分: 21743 分
    在線時間: 129(小時)
    注冊時間: 2018-07-10
    最后登錄: 2022-11-22
    查看wenxuehero的 主題 / 回貼
    1樓  發表于: 2019-07-24 13:26
    只看該作者 | 小 中 大
    設計網絡圖

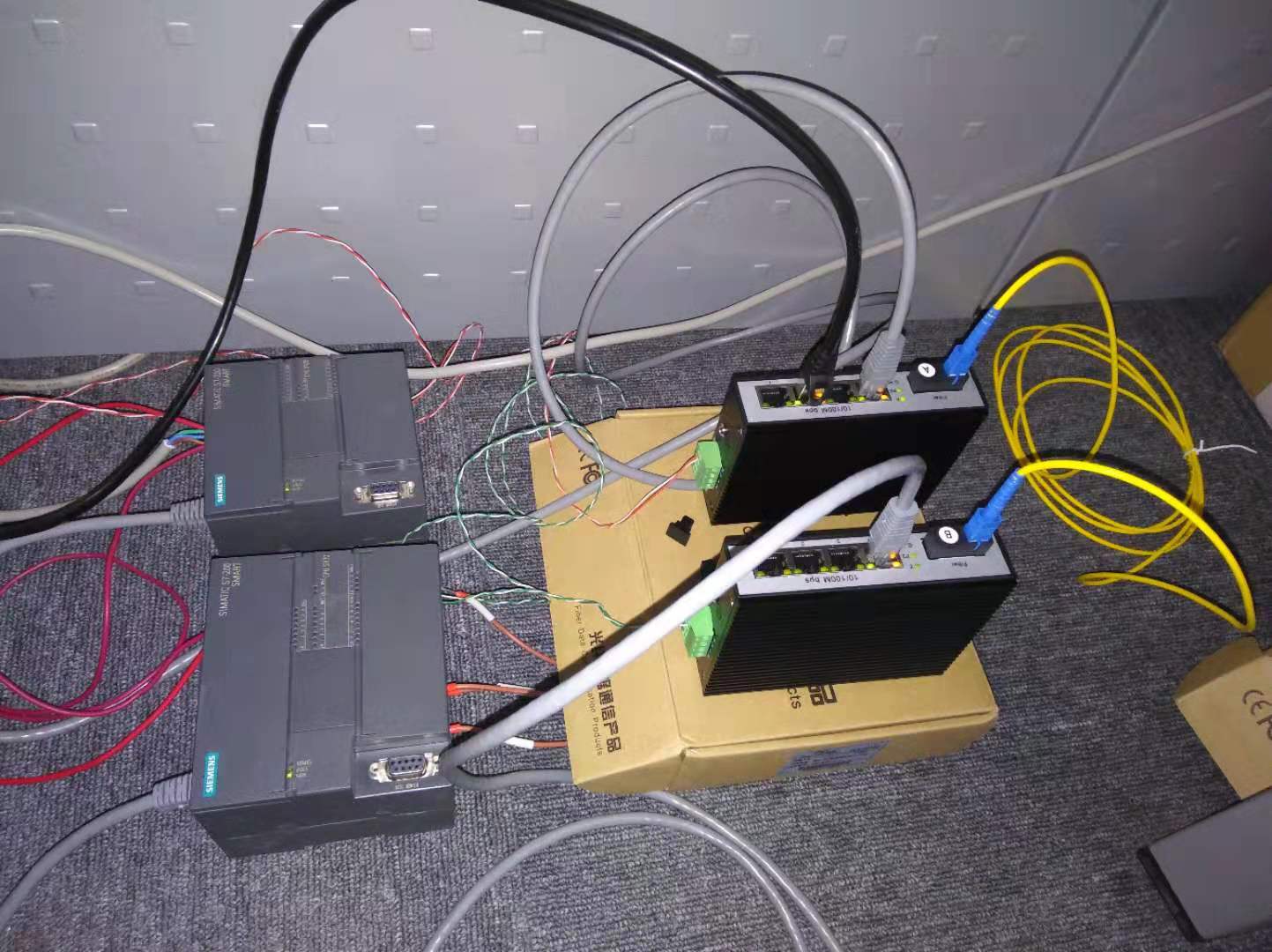

    暫時測試的圖

    漂泊的石頭人
    級別: 家園�？�
    精華主題: 0
    發帖數量: 481 個
    工控威望: 614 點
    下載積分: 2798 分
    在線時間: 211(小時)
    注冊時間: 2018-07-17
    最后登錄: 2025-05-20
    查看漂泊的石頭人的 主題 / 回貼
    2樓  發表于: 2019-07-24 14:48
    只看該作者 | 小 中 大
           看看
    yha_4611
    QQ: 2490453455私信聊天
    級別: 家園�？�
    精華主題: 0
    發帖數量: 587 個
    工控威望: 728 點
    下載積分: 1991 分
    在線時間: 642(小時)
    注冊時間: 2011-11-19
    最后登錄: 2025-07-24
    查看yha_4611的 主題 / 回貼
    3樓  發表于: 2019-07-24 15:13
    只看該作者 | 小 中 大
    請問用的光線收發器是什么型號？
    樓主留言：
    淘寶上買的，湯湖
    QQ: 2490453455
    往事如風
    科技改變制造
    級別: 網絡英雄

    精華主題: 0
    發帖數量: 11974 個
    工控威望: 19368 點
    下載積分: 14428 分
    在線時間: 2785(小時)
    注冊時間: 2013-01-31
    最后登錄: 2025-07-18
    查看往事如風的 主題 / 回貼
    4樓  發表于: 2019-07-24 18:08
    只看該作者 | 小 中 大
    無線WIFE的也可以
    三人行者必有我師 ，擇其善者而從之
    yha_4611
    QQ: 2490453455私信聊天
    級別: 家園�？�
    精華主題: 0
    發帖數量: 587 個
    工控威望: 728 點
    下載積分: 1991 分
    在線時間: 642(小時)
    注冊時間: 2011-11-19
    最后登錄: 2025-07-24
    查看yha_4611的 主題 / 回貼
    5樓  發表于: 2019-07-25 08:42
    只看該作者 | 小 中 大
    無線WIFI在車間里面不穩定。
    QQ: 2490453455
    flong99
    級別: 略有小成
    精華主題: 0
    發帖數量: 66 個
    工控威望: 208 點
    下載積分: 1236 分
    在線時間: 11(小時)
    注冊時間: 2018-04-21
    最后登錄: 2019-09-02
    查看flong99的 主題 / 回貼
    6樓  發表于: 2019-08-11 10:58
    只看該作者 | 小 中 大
    👍厲害，頂一個！
    wanzhen2006
    做工控人.不停學習.分享.交流.
    級別: 工控俠客
    精華主題: 0
    發帖數量: 283 個
    工控威望: 2019 點
    下載積分: 474 分
    在線時間: 643(小時)
    注冊時間: 2012-03-01
    最后登錄: 2025-07-24
    查看wanzhen2006的 主題 / 回貼
    7樓  發表于: 2019-08-13 14:12
    只看該作者 | 小 中 大

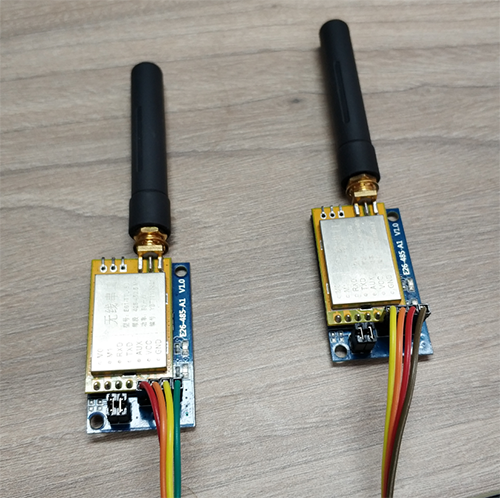

    圖片：
    無障礙 ： 1000米
    做工控人.不停學習.分享.交流.
    chenrenfu
    級別: 家園�？�
    精華主題: 0
    發帖數量: 220 個
    工控威望: 936 點
    下載積分: 4030 分
    在線時間: 328(小時)
    注冊時間: 2011-09-21
    最后登錄: 2025-07-21
    查看chenrenfu的 主題 / 回貼
    8樓  發表于: 2019-08-17 08:56
    只看該作者 | 小 中 大
    看看，學習學習！
    愛好工控
    gddswz
    級別: 探索解密
    精華主題: 0
    發帖數量: 28 個
    工控威望: 124 點
    下載積分: 7915 分
    在線時間: 36(小時)
    注冊時間: 2016-10-30
    最后登錄: 2025-07-24
    查看gddswz的 主題 / 回貼
    9樓  發表于: 2019-08-17 15:54
    只看該作者 | 小 中 大
    引用
    引用第7樓wanzhen2006于2019-08-13 14:12發表的  :
    無障礙 ： 1000米

    這個有具體的信號么？也想做一個類似的
    迷惘青年
    級別: 探索解密
    精華主題: 0
    發帖數量: 109 個
    工控威望: 162 點
    下載積分: 2932 分
    在線時間: 55(小時)
    注冊時間: 2018-04-12
    最后登錄: 2020-02-24
    查看迷惘青年的 主題 / 回貼
    10樓  發表于: 2019-08-23 16:20
    只看該作者 | 小 中 大
    樓主辛苦。我用的是PUT與GET寫的，在主PLC的工具里組態一下就好了，不用寫程序。
    wszk520
    級別: 略有小成
    精華主題: 0
    發帖數量: 34 個
    工控威望: 394 點
    下載積分: 823 分
    在線時間: 74(小時)
    注冊時間: 2018-03-07
    最后登錄: 2025-07-24
    查看wszk520的 主題 / 回貼
    11樓  發表于: 2019-08-25 09:54
    只看該作者 | 小 中 大
    兄弟，干嘛不走s7通訊。。。要這么麻煩
    • «
