威綸tk6071iq和三菱FX1N通訊問題
上一主題
下一主題
iftengfree
級別: 探索解密
發送短信
加為好友
精華主題:
0
發帖數量:
91 個
工控威望:
186 點
下載積分:
860 分
在線時間: 39(小時)
注冊時間:
2016-09-18
最后登錄:
2025-07-22
查看iftengfree的
主題
/
回貼
樓主
發表于: 2019-06-29 09:43
只看樓主
|
小
中
大
沒有現成的通訊線,所以就自己做了一條,plc側端口是梯形9針母頭(2,3,5號腳),屏側是梯形9針公頭(6,9,5號腳),RS232通訊,我在屏的設置是:COM1,19200,E,7,1,但是顯示通訊不上,波特率改成9600也不行,改成COM2也不行,請問大神屏側該怎么設置,硬件連接應該沒問題吧
分享
eledesigner
懂一點點
級別: 工控俠客
發送短信
加為好友
精華主題:
0
發帖數量:
1977 個
工控威望:
2239 點
下載積分:
3007 分
在線時間: 2380(小時)
注冊時間:
2009-08-21
最后登錄:
2025-07-24
查看eledesigner的
主題
/
回貼
1樓
發表于: 2019-06-29 09:53
只看該作者
|
小
中
大
10塊錢買一條
分享
langui
級別: 論壇先鋒
發送短信
加為好友
精華主題:
0
發帖數量:
1603 個
工控威望:
1825 點
下載積分:
6387 分
在線時間: 702(小時)
注冊時間:
2014-06-16
最后登錄:
2025-07-21
查看langui的
主題
/
回貼
2樓
發表于: 2019-06-29 09:55
只看該作者
|
小
中
大
是你線沒接對,9針那邊不是235,那是232的接法。應該是5條線,詳細接法你去度娘或威綸通官網看看
分享
iftengfree
級別: 探索解密
發送短信
加為好友
精華主題:
0
發帖數量:
91 個
工控威望:
186 點
下載積分:
860 分
在線時間: 39(小時)
注冊時間:
2016-09-18
最后登錄:
2025-07-22
查看iftengfree的
主題
/
回貼
3樓
發表于: 2019-06-29 10:34
只看該作者
|
小
中
大
三菱工控板是用RS232通訊,不知道威綸支不支持232
分享
68074633
級別: 工控俠客
發送短信
加為好友
QQ聯系
精華主題:
0
發帖數量:
192 個
工控威望:
2140 點
下載積分:
13535 分
在線時間: 321(小時)
注冊時間:
2014-06-25
最后登錄:
2025-06-18
查看68074633的
主題
/
回貼
4樓
發表于: 2019-06-29 17:31
只看該作者
|
小
中
大

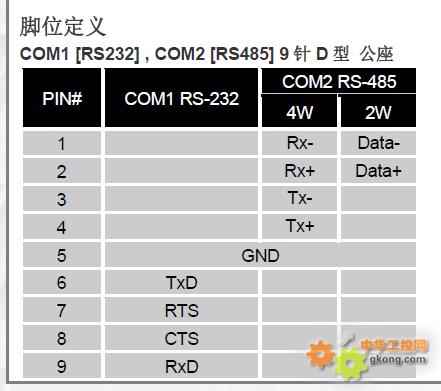

圖片:
同樣的觸摸屏和plc。我的是沒有問題的。買根線最省事又好看。
檢查線有沒有問題。串口助手軟件可以檢查
觸摸屏是不是設置為三菱通訊協議。檢查觸摸屏與其它PLC通訊是不是正常
分享
燕趙刀客
級別: 探索解密
發送短信
加為好友
QQ聯系
精華主題:
0
發帖數量:
29 個
工控威望:
124 點
下載積分:
344 分
在線時間: 64(小時)
注冊時間:
2009-12-06
最后登錄:
2025-07-21
查看燕趙刀客的
主題
/
回貼
5樓
發表于: 2019-06-29 21:34
只看該作者
|
小
中
大
這個問題我也沒有解決,想一屏兩機,觸摸屏是維綸TK6070IK,PLC是西門子s7-200,fx3uPLC
西門子用485通訊,fx3u用RS232通訊
