有一個啟動開關，四個電磁閥

工作要求：啟動按鈕，電磁閥A B 工作60S,  A 停
                                        電磁閥BC工作120S，B停
                                         電磁閥CD工作180S, C停
                                        電磁閥DA工作240S,D停

                                      一直循環工作。


只有一個啟動按鈕，四個電磁閥，沒有其他輸入信號。


用西門子PLC200，怎么編程？

求大神們指導一下。萬分感謝
brightandy33
級別: 正式會員
精華主題: 0
發帖數量: 10 個
工控威望: 56 點
下載積分: 755 分
在線時間: 3(小時)
注冊時間: 2018-12-18
最后登錄: 2018-12-26
查看brightandy33的 主題 / 回貼
1樓  發表于: 2018-12-25 00:01
只看該作者 | 小 中 大
這么簡單的程序，摸索了一個晚上才寫出來，PLC調試正常，不容易
zhouyiamor
學無止境，共同進步！
級別: 略有小成
精華主題: 0
發帖數量: 116 個
工控威望: 213 點
下載積分: 53150 分
在線時間: 91(小時)
注冊時間: 2014-08-28
最后登錄: 2024-12-26
查看zhouyiamor的 主題 / 回貼
2樓  發表于: 2018-12-25 04:14
只看該作者 | 小 中 大
你還寫出來了，我都不會寫。
nightblueblu
道阻且長，窮且益堅。
級別: 論壇先鋒
精華主題: 0
發帖數量: 1042 個
工控威望: 1865 點
下載積分: 297 分
在線時間: 1159(小時)
注冊時間: 2017-02-09
最后登錄: 2025-07-01
查看nightblueblu的 主題 / 回貼
3樓  發表于: 2018-12-25 08:56
只看該作者 | 小 中 大
ABCD  使用ROR或ROL循環移位   每60秒移位一次   位數為2位
Your happiness is everything.
brightandy33
級別: 正式會員
精華主題: 0
發帖數量: 10 個
工控威望: 56 點
下載積分: 755 分
在線時間: 3(小時)
注冊時間: 2018-12-18
最后登錄: 2018-12-26
查看brightandy33的 主題 / 回貼
4樓  發表于: 2018-12-26 20:52
只看該作者 | 小 中 大
移位剛接觸，還沒明白，我都用的通電延時繼電器的邏輯關系來寫的 。。
魏成峰
很好
級別: 正式會員
精華主題: 0
發帖數量: 13 個
工控威望: 87 點
下載積分: 464 分
在線時間: 0(小時)
注冊時間: 2018-12-04
最后登錄: 2018-12-26
查看魏成峰的 主題 / 回貼
5樓  發表于: 2018-12-27 00:04
只看該作者 | 小 中 大
魏成峰
很好
級別: 正式會員
精華主題: 0
發帖數量: 13 個
工控威望: 87 點
下載積分: 464 分
在線時間: 0(小時)
注冊時間: 2018-12-04
最后登錄: 2018-12-26
查看魏成峰的 主題 / 回貼
6樓  發表于: 2018-12-27 00:09
只看該作者 | 小 中 大
尖叫聲
henbucuo ~
級別: 正式會員
精華主題: 0
發帖數量: 14 個
工控威望: 88 點
下載積分: 466 分
在線時間: 0(小時)
注冊時間: 2018-12-04
最后登錄: 2018-12-27
查看尖叫聲的 主題 / 回貼
7樓  發表于: 2018-12-27 08:58
只看該作者 | 小 中 大
zhangming
級別: 正式會員
精華主題: 0
發帖數量: 11 個
工控威望: 54 點
下載積分: 688 分
在線時間: 4(小時)
注冊時間: 2018-12-28
最后登錄: 2020-03-08
查看zhangming的 主題 / 回貼
8樓  發表于: 2018-12-31 00:22
只看該作者 | 小 中 大

changzyu9638
級別: 論壇先鋒
精華主題: 0
發帖數量: 139 個
工控威望: 1030 點
下載積分: 1165 分
在線時間: 170(小時)
注冊時間: 2018-09-19
最后登錄: 2020-08-07
查看changzyu9638的 主題 / 回貼
9樓  發表于: 2018-12-31 09:21
只看該作者 | 小 中 大
善用工具，使你的問題清楚。

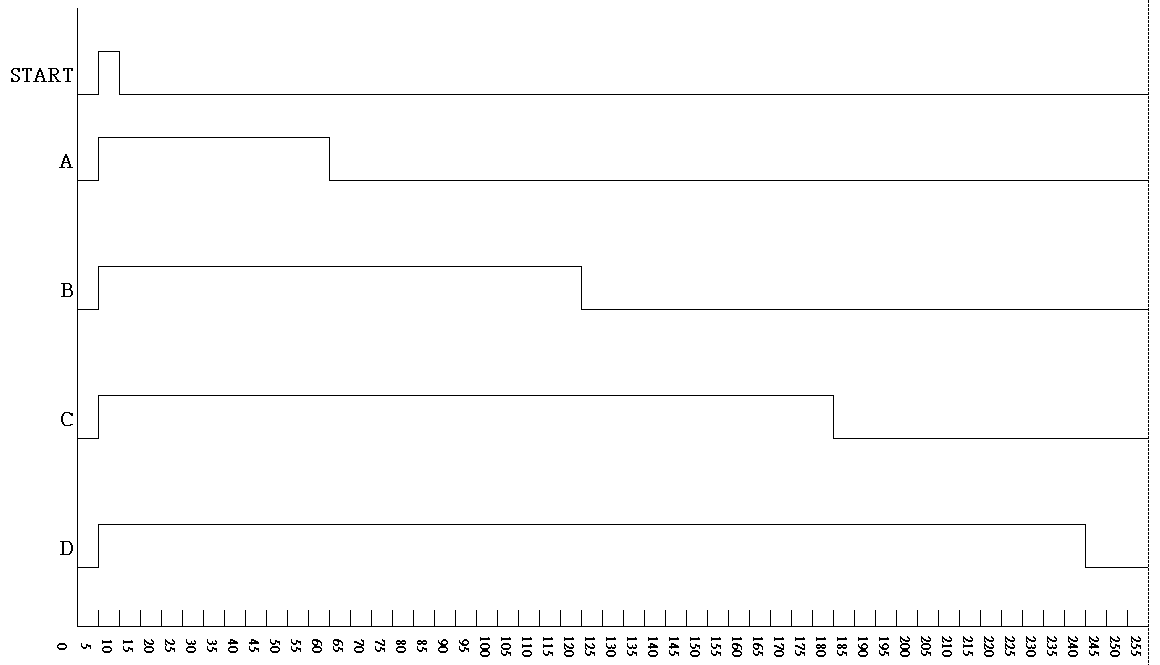

時序圖
本帖最近評分記錄：
  • 下載積分:+1(15051720860)
    lltlgw
    級別: 探索解密
    精華主題: 0
    發帖數量: 86 個
    工控威望: 140 點
    下載積分: 861 分
    在線時間: 89(小時)
    注冊時間: 2018-05-24
    最后登錄: 2023-05-30
    查看lltlgw的 主題 / 回貼
    10樓  發表于: 2019-06-19 11:11
    只看該作者 | 小 中 大

    尹夢超
    級別: 略有小成
    精華主題: 0
    發帖數量: 98 個
    工控威望: 258 點
    下載積分: 7046 分
    在線時間: 81(小時)
    注冊時間: 2012-05-24
    最后登錄: 2025-06-15
    查看尹夢超的 主題 / 回貼
    11樓  發表于: 2019-07-23 14:24
    只看該作者 | 小 中 大
    建議用移位指令進行編程，一開始進行編程學習，需要有一個良好的習慣，這樣對以后的編程調試有好處。常規的起保停電路無法滿足以后更復雜的程序邏輯。
