樓主  發表于: 2018-03-20 13:52
只看樓主 | 小 中 大

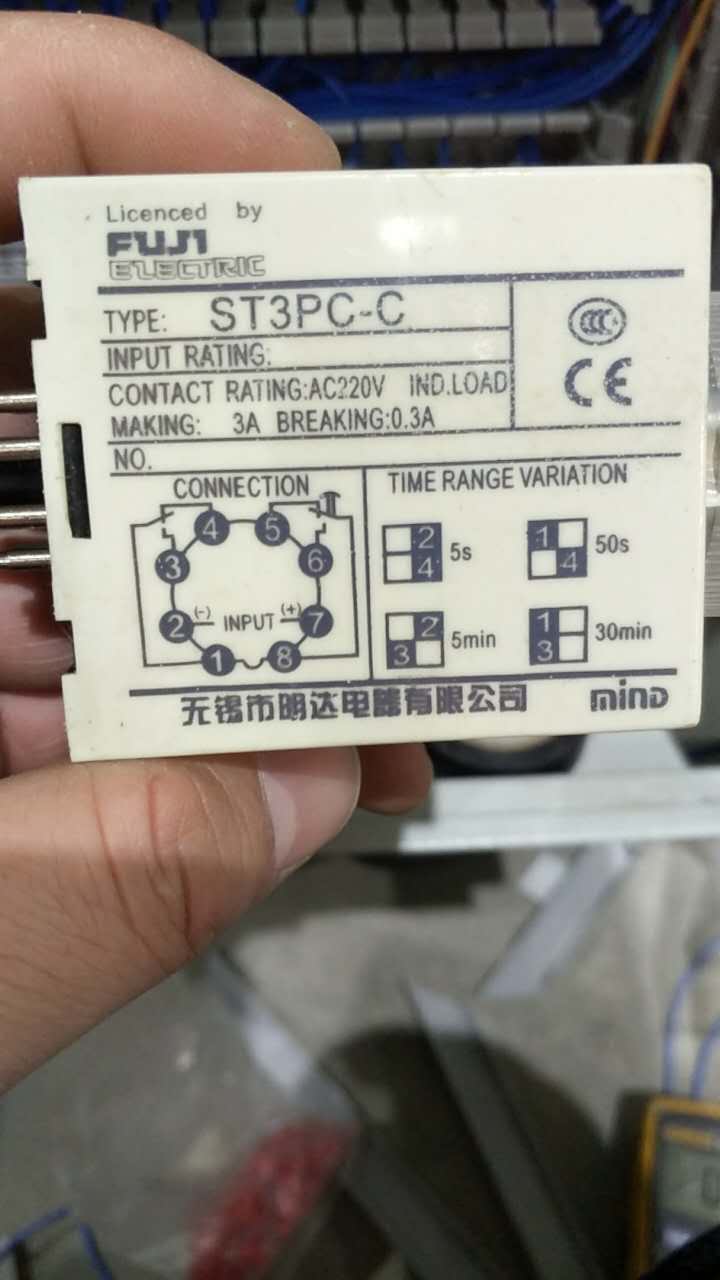

圖片：
我覺得是：7#24v  2#0v 8#5#是延時斷開  8#6#是延時接通 1#4#常閉 1#3#常開 觸點最大電流3a，線圈電流0.3a，最大電壓220v 但同事在現場測試線圈工作電壓是220V的， 那這個時間繼電器的7#和2#是什么鬼？各位大佬你們碰到過沒？
cjm1234
級別: 網絡英雄

精華主題: 0
發帖數量: 2277 個
工控威望: 17166 點
下載積分: 10712 分
在線時間: 3589(小時)
注冊時間: 2014-01-09
最后登錄: 2025-07-25
查看cjm1234的 主題 / 回貼
1樓  發表于: 2018-03-20 13:57
只看該作者 | 小 中 大
2和7腳是線圈
光陰2021
光陰2021
級別: 論壇先鋒
精華主題: 0
發帖數量: 123 個
工控威望: 1012 點
下載積分: 8650 分
在線時間: 52(小時)
注冊時間: 2018-02-09
最后登錄: 2025-07-04
查看光陰2021的 主題 / 回貼
2樓  發表于: 2018-03-20 14:12
只看該作者 | 小 中 大
現場測試的那個時間繼電器確定是和這個一樣的型號？
無風不起浪
liushaopeng
需非標自動化制造.改造等找我，有謝！
級別: 工控俠客
精華主題: 0
發帖數量: 114 個
工控威望: 2144 點
下載積分: 25909 分
在線時間: 400(小時)
注冊時間: 2017-06-16
最后登錄: 2025-07-24
查看liushaopeng的 主題 / 回貼
3樓  發表于: 2018-03-20 14:13
只看該作者 | 小 中 大
引用
引用第2樓guo529356503于2018-03-20 14:12發表的  :
現場測試的那個時間繼電器確定是和這個一樣的型號？

肯定的��！
光陰2021
光陰2021
級別: 論壇先鋒
精華主題: 0
發帖數量: 123 個
工控威望: 1012 點
下載積分: 8650 分
在線時間: 52(小時)
注冊時間: 2018-02-09
最后登錄: 2025-07-04
查看光陰2021的 主題 / 回貼
4樓  發表于: 2018-03-20 14:19
只看該作者 | 小 中 大
圖片：
那就是線圈可選，那上面標識的+ - 符號有問題
無風不起浪
泰山之石
A
級別: 工控俠客
精華主題: 0
發帖數量: 2327 個
工控威望: 2561 點
下載積分: 11829 分
在線時間: 923(小時)
注冊時間: 2008-11-12
最后登錄: 2025-07-22
查看泰山之石的 主題 / 回貼
5樓  發表于: 2018-03-20 14:25
只看該作者 | 小 中 大
線圈電壓在正面，轉過來看。一般這種東西都扔了用不長時間。
liushaopeng
需非標自動化制造.改造等找我，有謝！
級別: 工控俠客
精華主題: 0
發帖數量: 114 個
工控威望: 2144 點
下載積分: 25909 分
在線時間: 400(小時)
注冊時間: 2017-06-16
最后登錄: 2025-07-24
查看liushaopeng的 主題 / 回貼
6樓  發表于: 2018-03-20 14:25
只看該作者 | 小 中 大
引用
引用第4樓guo529356503于2018-03-20 14:19發表的  :
那就是線圈可選，那上面標識的+ - 符號有問題

我也覺得應該是生產商的問題，但出現這樣的問題不應該吧？這樣我覺得會誤導別人��！
老兔子
級別: 家園�？�
精華主題: 0
發帖數量: 686 個
工控威望: 827 點
下載積分: 6753 分
在線時間: 532(小時)
注冊時間: 2008-06-27
最后登錄: 2025-07-24
查看老兔子的 主題 / 回貼
7樓  發表于: 2018-03-20 20:07
只看該作者 | 小 中 大
1-------7兩腳肯定是線圈，至于工作電壓是多少，在時間繼電器的面板會有標示，見下圖。

這是各廠家各有各的表示方法，不能說誤導，只能說你沒有實踐經驗。
reinwf
如果不知道要去哪兒，哪兒也去不了！
級別: 略有小成
精華主題: 0
發帖數量: 151 個
工控威望: 272 點
下載積分: 5652 分
在線時間: 27(小時)
注冊時間: 2018-01-30
最后登錄: 2019-08-07
查看reinwf的 主題 / 回貼
8樓  發表于: 2018-03-21 08:31
只看該作者 | 小 中 大
來看看
如果不知道要去哪兒，哪兒也去不了！
nightblueblu
道阻且長，窮且益堅。
級別: 論壇先鋒
精華主題: 0
發帖數量: 1043 個
工控威望: 1866 點
下載積分: 299 分
在線時間: 1160(小時)
注冊時間: 2017-02-09
最后登錄: 2025-07-07
查看nightblueblu的 主題 / 回貼
9樓  發表于: 2018-03-21 08:40
只看該作者 | 小 中 大
2和7是線圈  供電電壓220V    1和8是觸點    分別連到上面的常開常閉觸點
Your happiness is everything.
liushaopeng
需非標自動化制造.改造等找我，有謝！
級別: 工控俠客
精華主題: 0
發帖數量: 114 個
工控威望: 2144 點
下載積分: 25909 分
在線時間: 400(小時)
注冊時間: 2017-06-16
最后登錄: 2025-07-24
查看liushaopeng的 主題 / 回貼
10樓  發表于: 2018-03-21 09:24
只看該作者 | 小 中 大
引用
引用第7樓老兔子于2018-03-20 20:07發表的  :
1-------7兩腳肯定是線圈，至于工作電壓是多少，在時間繼電器的面板會有標示，見下圖。

這是各廠家各有各的表示方法，不能說誤導，只能說你沒有實踐經驗。

[attachment=220310]

好吧，受教了，謝謝！
