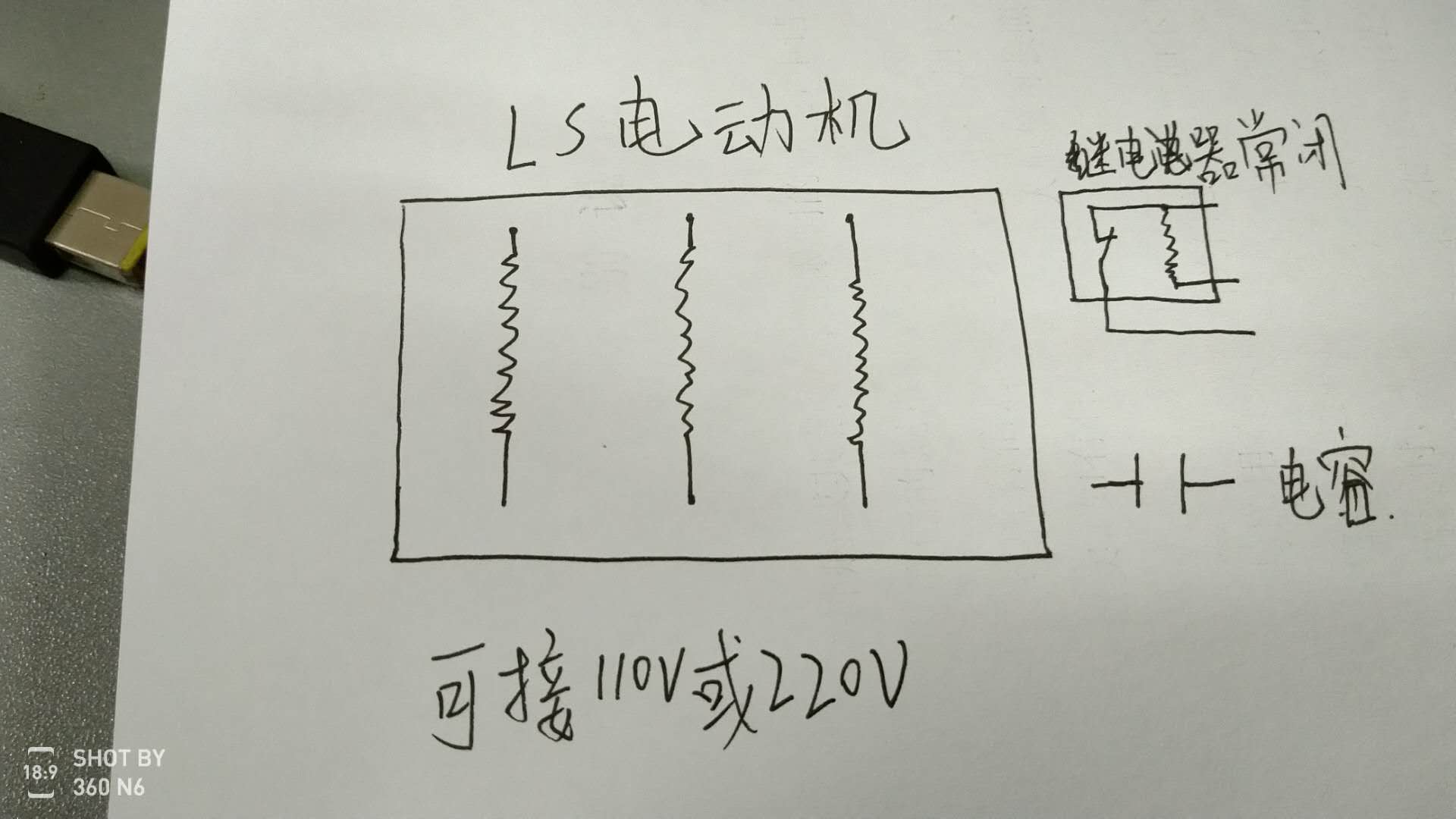

一臺LS電機，很老的了，只知道可以接110V和220V ，別人換了新線頭不知道怎么接了，才放到我這里來





我按圖2和圖3 接過了，轉得很慢，沒力
小電機，不到3KW，有見過或知道的朋友教教我吧，謝謝謝謝�。�！
不小心遇見你
自動項目、PLC、視覺、通訊等工控軟件開發QQ3515716
級別: 工控俠客

精華主題: 3 篇
發帖數量: 2119 個
工控威望: 3042 點
下載積分: 25401 分
在線時間: 1518(小時)
注冊時間: 2014-01-05
最后登錄: 2025-07-23
查看不小心遇見你的 主題 / 回貼
1樓  發表于: 2018-02-24 11:32
只看該作者 | 小 中 大
倫次的什么電機
本帖最近評分記錄：
  • 下載積分:+1(504890094)
    • 項目、視覺、通訊QQ3515716
    cjm1234
    級別: 網絡英雄

    精華主題: 0
    發帖數量: 2277 個
    工控威望: 17166 點
    下載積分: 10662 分
    在線時間: 3589(小時)
    注冊時間: 2014-01-09
    最后登錄: 2025-07-23
    查看cjm1234的 主題 / 回貼
    2樓  發表于: 2018-02-24 18:44
    只看該作者 | 小 中 大
    單相帶電容起動電機沒有星三角的你，只有三相220和110V才有星三角接線
    本帖最近評分記錄：
  • 下載積分:+1(504890094)
    老兔子
    級別: 家園�？�
    精華主題: 0
    發帖數量: 686 個
    工控威望: 827 點
    下載積分: 6753 分
    在線時間: 532(小時)
    注冊時間: 2008-06-27
    最后登錄: 2025-07-22
    查看老兔子的 主題 / 回貼
    3樓  發表于: 2018-02-24 20:07
    只看該作者 | 小 中 大
    問題你的電機是單相的還是三相？

    測一下三個繞組看是否阻值都相等。
    本帖最近評分記錄：
  • 下載積分:+1(504890094)
    goldage
    級別: 工控俠客
    精華主題: 0
    發帖數量: 1998 個
    工控威望: 2163 點
    下載積分: 7455 分
    在線時間: 547(小時)
    注冊時間: 2016-06-19
    最后登錄: 2025-07-22
    查看goldage的 主題 / 回貼
    4樓  發表于: 2018-02-24 22:00
    只看該作者 | 小 中 大
    搞個單相的變頻器來拖，接三角
    本帖最近評分記錄：
  • 下載積分:+1(504890094)
    john42tw
    級別: 網絡英雄
    精華主題: 0
    發帖數量: 1300 個
    工控威望: 6131 點
    下載積分: 55978 分
    在線時間: 1138(小時)
    注冊時間: 2012-04-24
    最后登錄: 2025-07-22
    查看john42tw的 主題 / 回貼
    5樓  發表于: 2018-02-26 08:07
    只看該作者 | 小 中 大

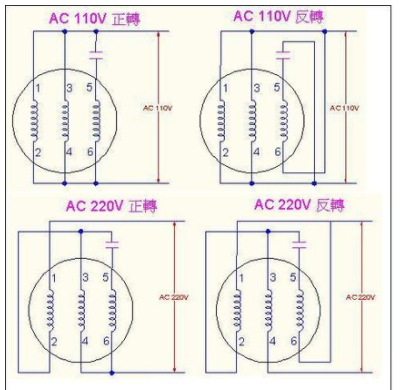

    圖片：
    參考看看
    本帖最近評分記錄：
  • 下載積分:+1(再見理想) 熱心助人！
  • 下載積分:+1(504890094)
  • 下載積分:+5(sjm213) 熱心助人！
    jonesony
    級別: 探索解密
    精華主題: 0
    發帖數量: 66 個
    工控威望: 113 點
    下載積分: 1100 分
    在線時間: 5(小時)
    注冊時間: 2018-03-01
    最后登錄: 2018-03-09
    查看jonesony的 主題 / 回貼
    6樓  發表于: 2018-03-09 14:29
    只看該作者 | 小 中 大
    單相帶電容起動電機沒有星三角的你，只有三相220和110V才有星三角接線
    本帖最近評分記錄：
  • 下載積分:+1(504890094)
    多多奇奇
    悟性不是資本；勤奮才能收獲
    級別: 探索解密
    精華主題: 0
    發帖數量: 39 個
    工控威望: 129 點
    下載積分: 469 分
    在線時間: 14(小時)
    注冊時間: 2010-07-20
    最后登錄: 2022-12-24
    查看多多奇奇的 主題 / 回貼
    7樓  發表于: 2018-03-30 10:53
    只看該作者 | 小 中 大
    星形和角形的電壓關系，110V時要接成角形，而220V供電時必須接成星形。你的圖3是沒問題的，檢查一下新換的線是否把線圈的頭尾給搞錯了，檢查的方法用電子萬用表測單線圈同時慢旋電機看表的顯示極性，必須是一樣，否則要調線頭�？纯磳δ阌袔椭�？
    原理圖：一遍；二遍；三遍 ....
