樓主  發表于: 2017-12-23 18:59
只看樓主 | 小 中 大

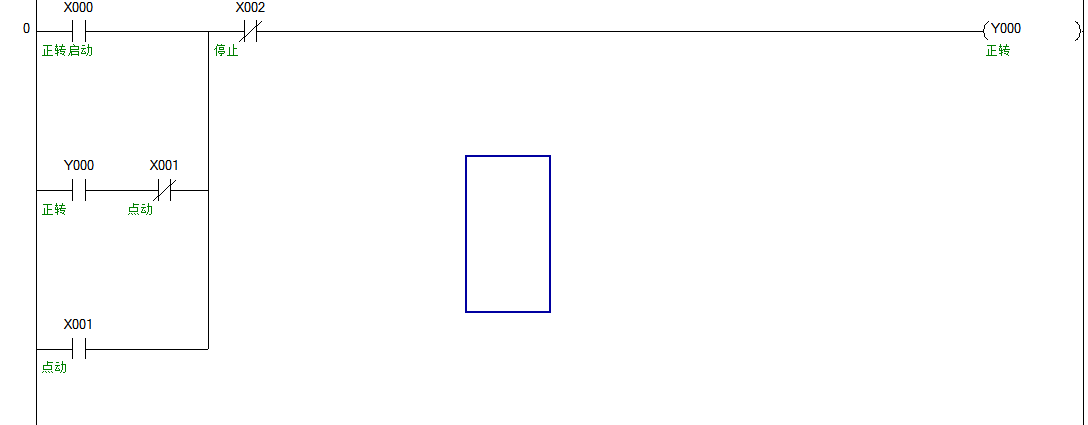

為什么點動不成功，百思不得其解,高手點拔


playboyss
級別: 探索解密
精華主題: 0
發帖數量: 42 個
工控威望: 108 點
下載積分: 460 分
在線時間: 51(小時)
注冊時間: 2016-07-26
最后登錄: 2019-01-23
查看playboyss的 主題 / 回貼
1樓  發表于: 2017-12-23 19:08
只看該作者 | 小 中 大
X02有沒有on
zycolin
級別: 正式會員
精華主題: 0
發帖數量: 7 個
工控威望: 98 點
下載積分: 706 分
在線時間: 91(小時)
注冊時間: 2015-02-04
最后登錄: 2018-01-22
查看zycolin的 主題 / 回貼
2樓  發表于: 2017-12-23 19:23
只看該作者 | 小 中 大
按點動還是能自鎖
358273433
級別: 家園�？�
精華主題: 0
發帖數量: 608 個
工控威望: 838 點
下載積分: 1362 分
在線時間: 1033(小時)
注冊時間: 2010-04-16
最后登錄: 2025-06-16
查看358273433的 主題 / 回貼
3樓  發表于: 2017-12-23 20:25
只看該作者 | 小 中 大

這樣就可以
bruce2020
級別: 論壇先鋒
精華主題: 1 篇
發帖數量: 1313 個
工控威望: 1579 點
下載積分: 3940 分
在線時間: 895(小時)
注冊時間: 2017-11-25
最后登錄: 2025-06-27
查看bruce2020的 主題 / 回貼
4樓  發表于: 2017-12-23 20:46
只看該作者 | 小 中 大

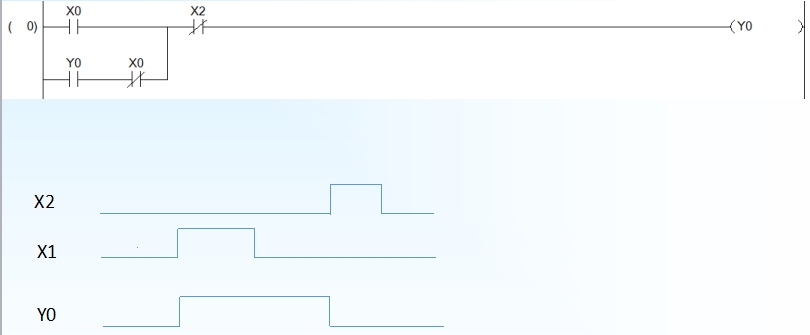

樓主程序的時序圖：
需要記住一個非常有用的時序圖：
法唘法不孤起
級別: 探索解密
精華主題: 0
發帖數量: 44 個
工控威望: 141 點
下載積分: 769 分
在線時間: 21(小時)
注冊時間: 2017-12-20
最后登錄: 2019-02-25
查看法唘法不孤起的 主題 / 回貼
5樓  發表于: 2017-12-23 21:17
只看該作者 | 小 中 大
有時間多研究你當前的設備，這樣的程序在實際中您應用的非常少
諸法無我
gz068909
級別: 略有小成
精華主題: 0
發帖數量: 149 個
工控威望: 295 點
下載積分: 1033 分
在線時間: 73(小時)
注冊時間: 2017-12-23
最后登錄: 2025-06-18
查看gz068909的 主題 / 回貼
6樓  發表于: 2017-12-24 10:02
只看該作者 | 小 中 大
單從程序來 看 如果沒有雙線圈 X2沒有斷開 X1沒有輸入就能夠完成自鎖狀態 樓主找到原因分享一下
每天學習一點點
wangyuh7400
級別: 論壇先鋒
精華主題: 0
發帖數量: 201 個
工控威望: 1604 點
下載積分: 4411 分
在線時間: 141(小時)
注冊時間: 2016-08-15
最后登錄: 2025-07-09
查看wangyuh7400的 主題 / 回貼
7樓  發表于: 2017-12-24 10:13
只看該作者 | 小 中 大
PLC掃描時序問題。PLC是按從左到右從上到下的順序掃描的，所以你這個點動按鈕只能起到啟動作用而不能停止。這個和我們在通常的二次回路控制中不一樣。
wo055016
級別: 探索解密
精華主題: 0
發帖數量: 52 個
工控威望: 158 點
下載積分: 606 分
在線時間: 88(小時)
注冊時間: 2017-03-14
最后登錄: 2025-03-21
查看wo055016的 主題 / 回貼
8樓  發表于: 2017-12-25 08:15
只看該作者 | 小 中 大
引用
引用第4樓bruce2020于2017-12-23 20:46發表的  :
樓主程序的時序圖：
[attachment=218231]
需要記住一個非常有用的時序圖：
[attachment=218232]

  時序圖什么軟件畫的
本帖最近評分記錄：
  • 下載積分:+1(bruce2020) ppt粗糙
    renjiawonder
    級別: 家園�？�
    精華主題: 0
    發帖數量: 475 個
    工控威望: 579 點
    下載積分: 4836 分
    在線時間: 174(小時)
    注冊時間: 2009-12-01
    最后登錄: 2023-08-01
    查看renjiawonder的 主題 / 回貼
    9樓  發表于: 2018-01-06 16:06
    只看該作者 | 小 中 大

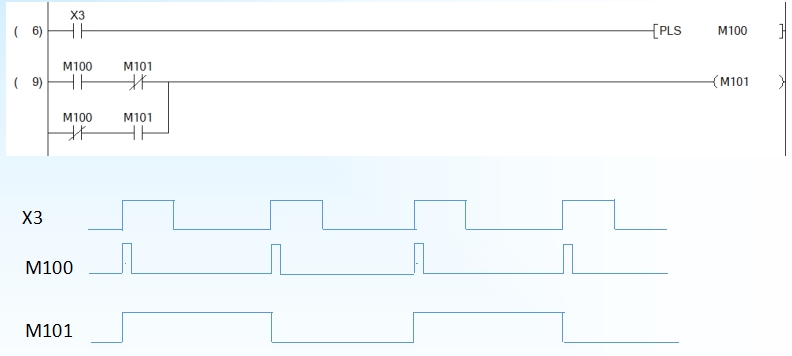

    pls 指令， 日 本 人 的 程 序  ，常常 看到 這個指令。
    按下 x 3 第一次 是 M101 ON , 緊接著 按下 x 3 第二次 ，M101 Off
    咗臉ヅ微笑ぺ
    非吾所愿，奈何已離去……
    級別: 工控俠客
    精華主題: 0
    發帖數量: 471 個
    工控威望: 2130 點
    下載積分: 29832 分
    在線時間: 588(小時)
    注冊時間: 2017-04-08
    最后登錄: 2023-07-25
    查看咗臉ヅ微笑ぺ的 主題 / 回貼
    10樓  發表于: 2018-01-06 17:00
    只看該作者 | 小 中 大
    因為程序掃描到這一行的時候觸點Y0的狀態是上一個掃描周期的狀態，而觸點X1是這一掃描周期的狀態，所以還是會自鎖住了。3樓的是可以的，Y0比M1先變更了
    ヅ微笑面對每一天，即使生活并不美好ヅ
    suiyaowen
    級別: 略有小成
    精華主題: 0
    發帖數量: 92 個
    工控威望: 251 點
    下載積分: 6742 分
    在線時間: 148(小時)
    注冊時間: 2009-02-27
    最后登錄: 2023-04-26
    查看suiyaowen的 主題 / 回貼
    11樓  發表于: 2018-01-06 18:17
    只看該作者 | 小 中 大
    好像點動后，自鎖了Y0，變成了正轉啟動。樓主的程序也就沒有了點動吧。
    • «
