樓主  發表于: 2017-11-07 22:03
只看樓主 | 小 中 大
求助各位高手：威綸TK6070IP觸摸屏通訊三菱Q02CPU，怎么樣都通行不上，威綸觸摸屏選擇的是COM1/232軟件端口設置默認值通訊，三菱Q02CPU 端口2，1，3接TK6070IP端口2，3，5。怎么樣都通訊你、不上求助各位高手，指點，謝謝�。�！
tingfenghu
級別: 工控俠客

精華主題: 0
發帖數量: 2866 個
工控威望: 3638 點
下載積分: 3560 分
在線時間: 3826(小時)
注冊時間: 2007-11-04
最后登錄: 2025-07-21
查看tingfenghu的 主題 / 回貼
1樓  發表于: 2017-11-07 22:19
只看該作者 | 小 中 大

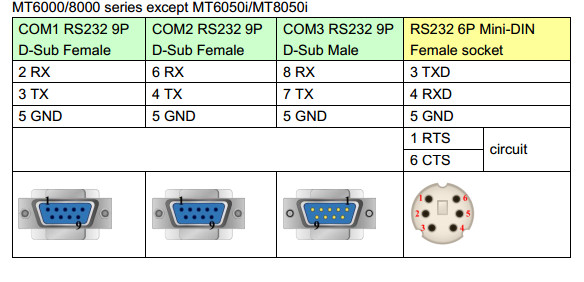

確保線的沒有接錯，在6芯那頭按照連接手冊1，6是要短接的。
這個圖片6芯的是cpu上的。

二手PLC,觸摸屏，伺服驅動，各類氣動設備
http://shop58129605.taobao.com/
wqsgtc
級別: 探索解密
精華主題: 0
發帖數量: 40 個
工控威望: 127 點
下載積分: 1480 分
在線時間: 154(小時)
注冊時間: 2016-05-25
最后登錄: 2025-04-20
查看wqsgtc的 主題 / 回貼
2樓  發表于: 2017-11-09 08:07
只看該作者 | 小 中 大
圖片：

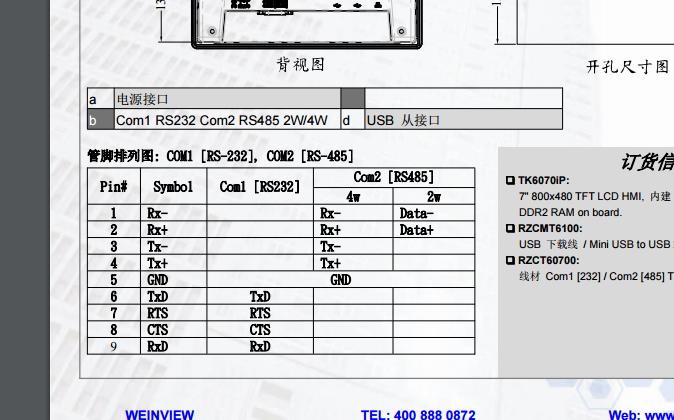

百分之200接錯線，TK6070IP的232通信不是2 3 5這幾個引腳，是6  9  5，你去維綸官網下個硬件手冊看看
