三菱工控論壇
FX2N-4AD問題請教
上一主題
下一主題
王志橋
級別: 家園?
發送短信
加為好友
精華主題:
0
發帖數量:
250 個
工控威望:
771 點
下載積分:
6908 分
在線時間: 602(小時)
注冊時間:
2010-07-23
最后登錄:
2025-07-10
查看王志橋的
主題
/
回貼
樓主
發表于: 2017-09-29 19:00
只看樓主
|
小
中
大
我是新手請問各位師傅FX2N-4AD模塊,第一個模塊寫完程序后,同樣模塊,第二、三、四、五模塊程序怎么寫,預設|+4MA-+20MA。說明書上看不明白,各位師傅指教。
附件:
新建文件夾.rar
(160 K) 下載次數:45
網站提示: 請不要用迅雷下載附件,容易出錯
分享
sunxinbei
級別: 略有小成
發送短信
加為好友
精華主題:
0
發帖數量:
172 個
工控威望:
330 點
下載積分:
837 分
在線時間: 70(小時)
注冊時間:
2016-04-08
最后登錄:
2025-06-26
查看sunxinbei的
主題
/
回貼
1樓
發表于: 2017-09-29 22:09
只看該作者
|
小
中
大
讀取緩沖儲存器時候 FROM m1 m2 dn n m1是第幾個模塊 寫第二個模塊時候就把M1改為K2就是讀取第二個模塊緩沖儲存器數據了
分享
wangyuh7400
級別: 論壇先鋒
發送短信
加為好友
精華主題:
0
發帖數量:
201 個
工控威望:
1604 點
下載積分:
4411 分
在線時間: 141(小時)
注冊時間:
2016-08-15
最后登錄:
2025-07-09
查看wangyuh7400的
主題
/
回貼
2樓
發表于: 2017-10-04 10:07
只看該作者
|
小
中
大
幫你程序改了下,寫了兩個模塊你自己看下,下面的一樣的只要改下模塊號,注意軟元件不要重復。
[ 此帖被wangyuh7400在2017-10-09 07:58重新編輯 ]
附件:
FX2n_4ad_.rar
(160 K) 下載次數:57
網站提示: 請不要用迅雷下載附件,容易出錯
分享
王志橋
級別: 家園?
發送短信
加為好友
精華主題:
0
發帖數量:
250 個
工控威望:
771 點
下載積分:
6908 分
在線時間: 602(小時)
注冊時間:
2010-07-23
最后登錄:
2025-07-10
查看王志橋的
主題
/
回貼
3樓
發表于: 2017-10-05 10:31
只看該作者
|
小
中
大

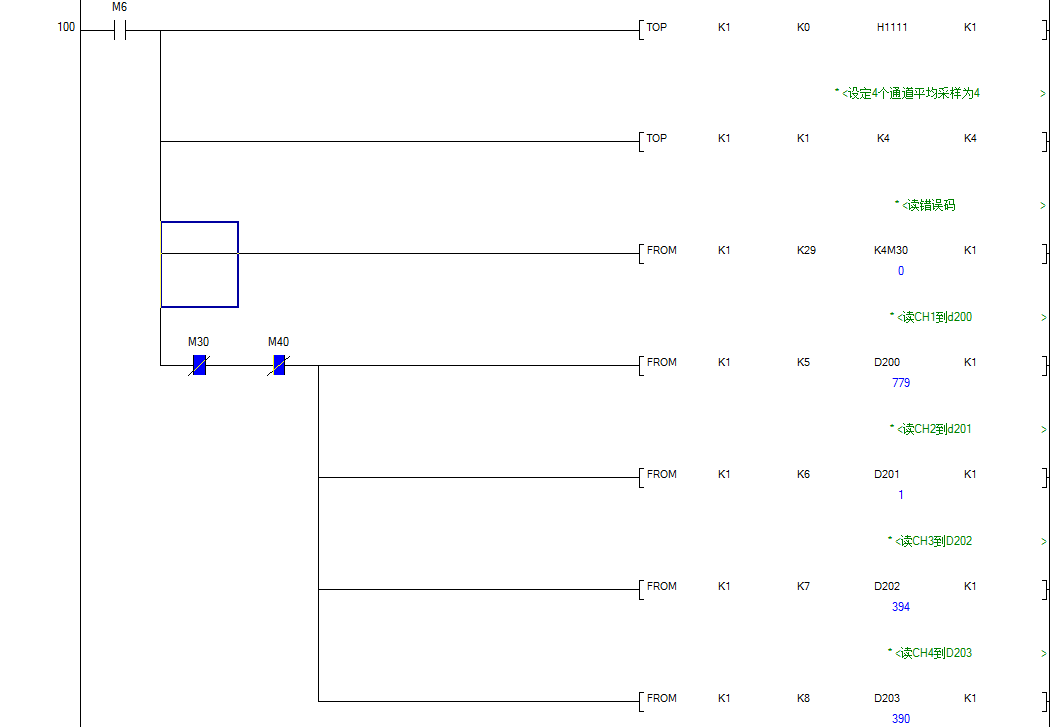

圖片:
圖片:
謝謝wangyuh7400 指點,但是還是有二個問題。第一個模塊還是讀不到,第二個模塊是有顯示,但是PLCD200-D203當前值與實行不變化,相當沒有自動刷新。
分享
zhangqi_1234
級別: 略有小成
發送短信
加為好友
精華主題:
0
發帖數量:
337 個
工控威望:
493 點
下載積分:
4017 分
在線時間: 251(小時)
注冊時間:
2013-03-22
最后登錄:
2025-05-21
查看zhangqi_1234的
主題
/
回貼
4樓
發表于: 2017-10-06 22:44
只看該作者
|
小
中
大
1、圖中程序看來是正確的,但不知道是否有其它指令對D100-D103有影響,D100-D103的數據只供讀取,不能賦值。
2、檢查4AD的24V供電是否正常,如果正常,指示燈會點亮。
3、檢查與PLC的電纜連接是否可靠。
4、指令設定的是輸入4-20mA電流信號,檢查與4AD各通道連接的電流型傳感器、電源連接是否正確(尤其注意電源極性是否接反)。
分享
wangyuh7400
級別: 論壇先鋒
發送短信
加為好友
精華主題:
0
發帖數量:
201 個
工控威望:
1604 點
下載積分:
4411 分
在線時間: 141(小時)
注冊時間:
2016-08-15
最后登錄:
2025-07-09
查看wangyuh7400的
主題
/
回貼
5樓
發表于: 2017-10-09 08:01
只看該作者
|
小
中
大
不好意思上次程序寫的比較匆忙M8002沒改過來把他改成m8000就行了,我把程序重新改好了發上來了看下吧.
第一塊沒反應檢查下模塊型號4da和4ad不要混了,還有模塊號和模塊在基本單元右側的擺放位置要對應。
[ 此帖被wangyuh7400在2017-10-09 08:16重新編輯 ]
分享
王志橋
級別: 家園?
發送短信
加為好友
精華主題:
0
發帖數量:
250 個
工控威望:
771 點
下載積分:
6908 分
在線時間: 602(小時)
注冊時間:
2010-07-23
最后登錄:
2025-07-10
查看王志橋的
主題
/
回貼
6樓
發表于: 2017-10-10 19:22
只看該作者
|
小
中
大
已經改了,還是不行,謝謝了。我找到問題了,是模塊有問題。
分享
niewei198612
級別: 探索解密
發送短信
加為好友
精華主題:
0
發帖數量:
15 個
工控威望:
107 點
下載積分:
473 分
在線時間: 5(小時)
注冊時間:
2017-09-26
最后登錄:
2017-12-11
查看niewei198612的
主題
/
回貼
7樓
發表于: 2017-11-08 10:38
只看該作者
|
小
中
大
看手冊你就明白了,
分享
goodmood123
級別: 探索解密
發送短信
加為好友
精華主題:
0
發帖數量:
25 個
工控威望:
117 點
下載積分:
465 分
在線時間: 9(小時)
注冊時間:
2010-08-27
最后登錄:
2021-01-20
查看goodmood123的
主題
/
回貼
8樓
發表于: 2017-11-08 13:22
只看該作者
|
小
中
大
手冊裡有範例,可參考
分享
小滿和老鳥
專注,堅持!
級別: 略有小成
發送短信
加為好友
精華主題:
0
發帖數量:
256 個
工控威望:
371 點
下載積分:
885 分
在線時間: 83(小時)
注冊時間:
2017-08-27
最后登錄:
2025-05-27
查看小滿和老鳥的
主題
/
回貼
9樓
發表于: 2017-11-08 19:04
只看該作者
|
小
中
大
進來學習。。。
