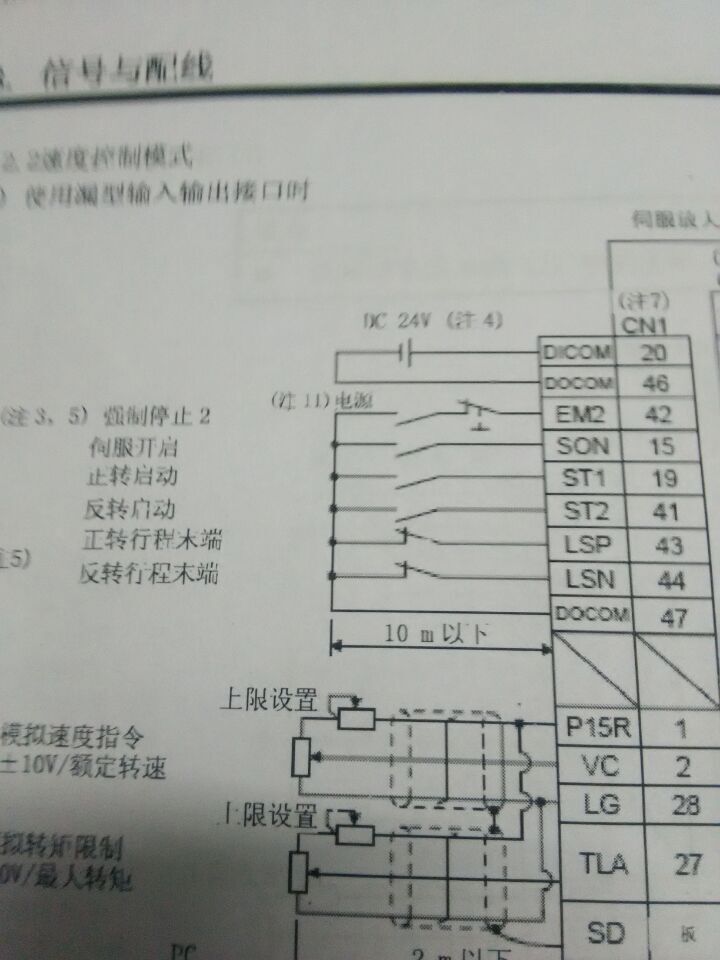

如下圖，速度控制模式PA01已改為1002，為何電機空轉不運行，19、41、42已短接，SON15也已開啟，模擬輸入接2、28，各位大神指教下是否還有參數未設置調整或接線有誤，小弟在這不勝感激





圖中伺服是不是報警了？查查

引用

引用第1樓jxjalwf于2017-05-14 20:52發表的  :
圖中伺服是不是報警了？查查

沒報啊

零位漂移沒設，上電后還可以用手轉動電機

接線錯誤，19,41不能同時接，只能接一個控制轉向，再就是15,19,42,43,44，都要跟47接，20,46要接24V電源

“19、41、42已短接，SON15也已開啟，模擬輸入接2、28”，應為19、41、42不能同時短接，19、15與47同時短接，模擬輸入接1、2、28，這樣按正轉運行試驗一下。

引用

引用第6樓whwanghu于2017-05-15 13:31發表的  :
接線錯誤，19,41不能同時接，只能接一個控制轉向，再就是15,19,42,43,44，都要跟47接，20,46要接24V電源

已經搞惦，是接線錯，沒詳看說明書

所以說要多看看說明書~

引用

引用第7樓liuxiangg于2017-05-15 15:18發表的  :

他19和41 同時接應該可能是想讓伺服停止的，結果伺服停不下來
細看一下他注冊時間是10年，混這行時間也不短了��！
怎么前面還有在問雙線圈的問題呢？��！

這位英雄，混的時間長并不就一定精，一定博，我說的一個杠桿氣缸可能你都沒聽過

引用

引用第13樓liuxiangg于2017-05-15 18:47發表的  :

嗯 佩服你了，你很棒的

兄弟，我說的非這種缸（上圖），而是缸體內部活塞已經是杠桿結構，出力約10--15噸，相當小電動沖床，日本、美國不產，墨西哥曾產過

沒有人可以全懂，但是解決問題的方法或者說是經驗一定要有

引用

引用第15樓liuxiangg于2017-05-15 20:22發表的  :

不好意思兄弟，前面真是看高你了

我自己呢也犯了只看標題的錯，沒想到你文不對題！

.......

英雄，膜拜，膜拜，
最近的問題比較多，怎么不見英雄多指點？
第一次玩三菱的伺服，以前松下臺達的玩過，向大俠學習了
