八只彩燈（Y0-Y7）依次點亮，每次亮一盞，不可以同時亮。同時也對應受到八個開關（X0-X7）控制，當X10接通一次，移動一個燈位，不斷循壞，
比如1：第一個燈的開關未打開，則從下一個燈開始（下一盞燈的開關要打開）
比如2:第三，第四盞燈開關關閉，第二盞亮后，X10接通，則第五盞燈亮。
比如3： 八個開關隨機開或關
比如4：不可以同時接通

  PLC 用三菱3U系列           求高手解答或探討

看著也不簡單吧。 光是讀題，我頭就暈了。

比如第一句：  8個燈由8個開關控制，那理論上應該是按了開關才亮對不。 但為什么又來一句“八只彩燈依次點亮”

再加上三種條件，就云里霧里了。

編程不麻煩的，X0~X7轉到D和M，再用指令移位，限制，輸出到Y0就行。  就是搞懂出題人的要求的確難。

1樓正解，Y0-Y7受開關X0-X7控制，搞懂出題人的意圖確實難

引用

引用第1樓ymmfa于2017-03-22 13:25發表的  :
看著也不簡單吧。 光是讀題，我頭就暈了。

比如第一句：  8個燈由8個開關控制，那理論上應該是按了開關才亮對不。 但為什么又來一句“八只彩燈依次點亮”

再加上三種條件，就云里霧里了。
.......

簡單的問題,很多種寫法.

后面的三個條件有點“頭大”

如果有實際應用 可以考慮一下，如果單純為了鍛煉編程能力，那就沒意思了

樓主這是作業考題，挺有意思的，確實不簡單。學習了。

程序抄全了嗎？
會分析梯形圖嗎？
注意程序有兩個跳轉。少一個都會出現你說的這種情況�。�！

         還是要看懂樓主的要求才好下手。

引用

引用第7樓uthman于2017-03-22 20:51發表的  :
程序抄全了嗎？
會分析梯形圖嗎？
注意程序有兩個跳轉。少一個都會出現你說的這種情況�。�！

可能樓主沒注意P1空指令，還理解不了其奧妙

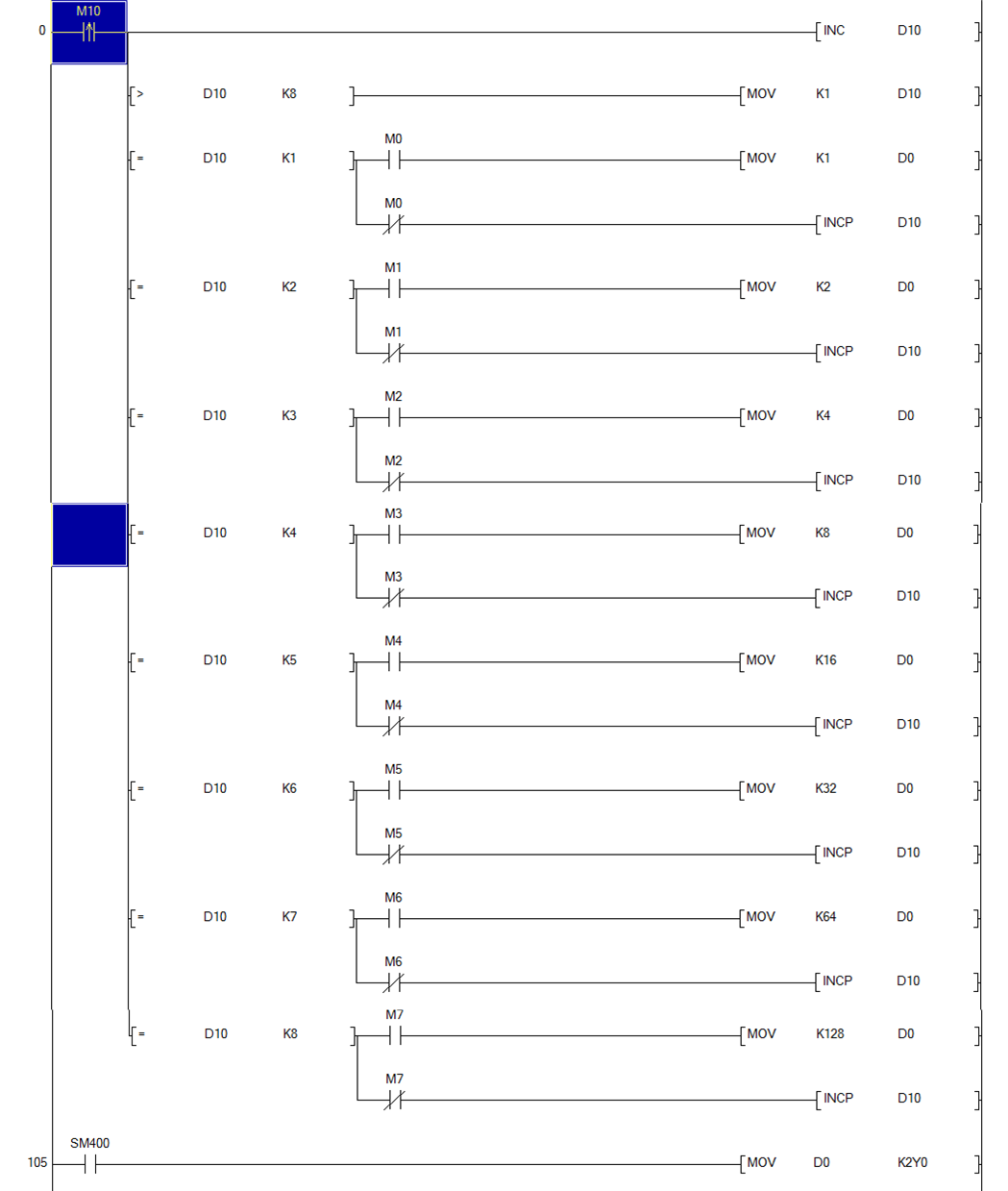

參考看看

這個應該能滿足條件
