關于梯形圖與語句表相互轉換的問題
上一主題
下一主題
蒂花之秀
級別: 探索解密
發送短信
加為好友
精華主題:
0
發帖數量:
36 個
工控威望:
137 點
下載積分:
7788 分
在線時間: 31(小時)
注冊時間:
2016-09-20
最后登錄:
2024-12-24
查看蒂花之秀的
主題
/
回貼
樓主
發表于: 2016-10-01 19:39
只看樓主
|
小
中
大
圖片:
圖片:
圖片:

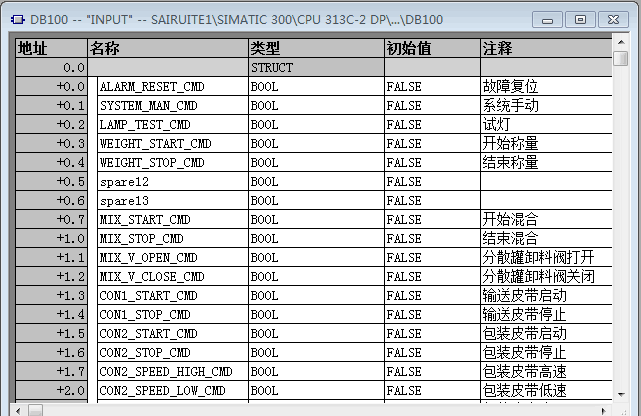

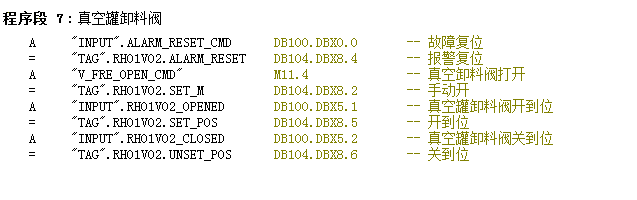

如圖片所示的“程序段7”里面第一句程序,是 A "INPUT".ALARM_RESET_CMD DB100.DBx0.0
下面還有好幾句都是用的是DB100數據塊里面的變量,為什么我在“視圖”里面更改編程語言,這些語句表無法轉換成梯形圖呢?

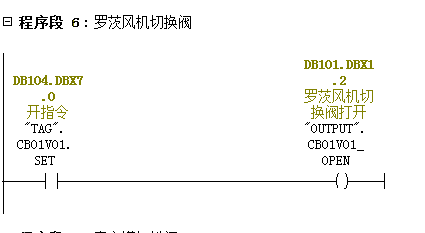

同樣,在啊另一張“程序段6”里面的程序,卻可以轉換成梯形圖,這是為什么呢?我真的糊涂了。。請哪位老師幫忙解答一下,謝謝了
分享
guochunyi
直讀解西門屏HMI口令 。。。
級別: 論壇版主
發送短信
加為好友
精華主題:
5 篇
發帖數量:
8306 個
工控威望:
10440 點
下載積分:
21243 分
在線時間: 3113(小時)
注冊時間:
2007-03-01
最后登錄:
2025-07-23
查看guochunyi的
主題
/
回貼
1樓
發表于: 2016-10-02 07:49
只看該作者
|
小
中
大
西門子的規范,梯形圖能轉成語句表,但有可能再轉回梯形圖,就不是轉換前的梯形圖。
有的語句表不能轉換成梯形圖。
可直讀解西門屏HMI各級帳戶口令,帳戶登錄權限提升,鎖定帳戶激活。。。
分享
蒂花之秀
級別: 探索解密
發送短信
加為好友
精華主題:
0
發帖數量:
36 個
工控威望:
137 點
下載積分:
7788 分
在線時間: 31(小時)
注冊時間:
2016-09-20
最后登錄:
2024-12-24
查看蒂花之秀的
主題
/
回貼
2樓
發表于: 2016-10-02 11:18
只看該作者
|
小
中
大
謝謝老師,可是我還是有一點不是很懂,那個程序段6我試過了,可以轉換成語句表,和程序段7的語句表一樣一樣的,同樣的,程序段7的語句表卻無法相互轉換了,頭痛了,到底差在哪里?
分享
sdxrly
級別: 探索解密
發送短信
加為好友
精華主題:
0
發帖數量:
16 個
工控威望:
108 點
下載積分:
623 分
在線時間: 413(小時)
注冊時間:
2010-09-11
最后登錄:
2025-07-18
查看sdxrly的
主題
/
回貼
3樓
發表于: 2016-10-03 07:58
只看該作者
|
小
中
大
你把程序段7的語句表拆成4段 1個"A"1個"=“為一段 再試一次
分享
蒂花之秀
級別: 探索解密
發送短信
加為好友
精華主題:
0
發帖數量:
36 個
工控威望:
137 點
下載積分:
7788 分
在線時間: 31(小時)
注冊時間:
2016-09-20
最后登錄:
2024-12-24
查看蒂花之秀的
主題
/
回貼
4樓
發表于: 2016-10-03 20:48
只看該作者
|
小
中
大
哈哈,太好了,這次把每個程序分開之后獨立成為一個程序段,就可以轉換成梯形圖了,原來差別就在這里啊,真的太謝謝了
