模具機溫控
張文杰
級別: 略有小成
精華主題: 0
發帖數量: 151 個
工控威望: 280 點
下載積分: 1322 分
在線時間: 407(小時)
注冊時間: 2011-07-09
最后登錄: 2022-12-27
查看張文杰的 主題 / 回貼
49樓  發表于: 2014-07-03 12:31
只看該作者 | 小 中 大
一條用72v的加熱管！一個區共9條！3條先串好，最后接成星型接法！380v供電。這是我以前正火爐上面的設計！可以借鑒一下！
本帖最近評分記錄：
  • 下載積分:+5(ymr78419972) 真誠感謝！
    ymr78419972
    宿命的輪回注定了要讓我們去追逐那些難以企及卻又十分向往的美麗
    級別: 工控俠客
    精華主題: 0
    發帖數量: 587 個
    工控威望: 2719 點
    下載積分: 16620 分
    在線時間: 270(小時)
    注冊時間: 2009-05-10
    最后登錄: 2024-11-16
    查看ymr78419972的 主題 / 回貼
    50樓  發表于: 2014-07-03 13:25
    只看該作者 | 小 中 大
    圖片：
    引用
    引用第49樓張文杰于2014-07-03 12:31發表的  :

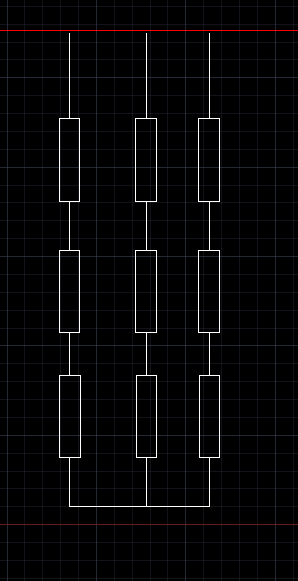

    一條用72v的加熱管！一個區共9條！3條先串好，最后接成星型接法！380v供電。這是我以前正火爐上面的設計！可以借鑒一下！



    你說的是這種樣式的？
    [attachment=123005]
    山河今仍在，壯志在何方？
    lqbzlqbz
    級別: 論壇先鋒
    精華主題: 0
    發帖數量: 976 個
    工控威望: 1121 點
    下載積分: 18023 分
    在線時間: 697(小時)
    注冊時間: 2009-08-26
    最后登錄: 2021-06-18
    查看lqbzlqbz的 主題 / 回貼
    51樓  發表于: 2014-07-03 16:35
    只看該作者 | 小 中 大
    引用
    引用第45樓ymr78419972于2014-07-02 22:29發表的  :



    270*3kW ? 這么大功率！你是三個一組接成星形，還是像我原來那樣，好多個并一起再接成星形？分組好多組，每一組都接成星形后，中性點接到零線嗎？

    可能沒說清楚，是270個加熱器，共3KKW，平均每個12KW左右（20到6KW都有），分成22組，每組12個接3相線，平均4個并聯接一相，中性線比相線少一號。
    張文杰
    級別: 略有小成
    精華主題: 0
    發帖數量: 151 個
    工控威望: 280 點
    下載積分: 1322 分
    在線時間: 407(小時)
    注冊時間: 2011-07-09
    最后登錄: 2022-12-27
    查看張文杰的 主題 / 回貼
    52樓  發表于: 2014-07-03 19:06
    只看該作者 | 小 中 大
    嗯！是這樣的！加熱管是懸掛式的！正常爐內最高溫度900度！
    本帖最近評分記錄：
  • 下載積分:+5(ymr78419972) 真誠感謝！
    ymr78419972
    宿命的輪回注定了要讓我們去追逐那些難以企及卻又十分向往的美麗
    級別: 工控俠客
    精華主題: 0
    發帖數量: 587 個
    工控威望: 2719 點
    下載積分: 16620 分
    在線時間: 270(小時)
    注冊時間: 2009-05-10
    最后登錄: 2024-11-16
    查看ymr78419972的 主題 / 回貼
    53樓  發表于: 2014-07-03 20:06
    只看該作者 | 小 中 大
    引用
    引用第52樓張文杰于2014-07-03 19:06發表的  :
    嗯！是這樣的！加熱管是懸掛式的！正常爐內最高溫度900度！



    其實我沒年明白，呵呵，見諒！
    山河今仍在，壯志在何方？
