樓主  發表于: 2014-03-03 13:16
只看樓主 | 小 中 大

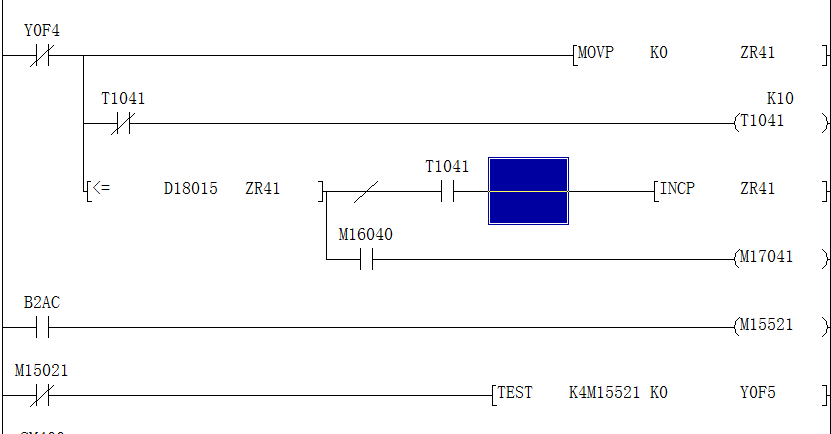

圖片：
Y0F5 是一個氣動閥的線圈  它的1 和0 是取決于M15521的最低位嗎？
還有B2AC不知道是什么意思？
caoxj007
級別: 探索解密
精華主題: 0
發帖數量: 29 個
工控威望: 159 點
下載積分: 1075 分
在線時間: 326(小時)
注冊時間: 2013-04-24
最后登錄: 2025-03-13
查看caoxj007的 主題 / 回貼
1樓  發表于: 2014-03-03 15:55
只看該作者 | 小 中 大
B21A是連接繼電器，應該是通訊傳過來的現場輸入信號
443489005
級別: 探索解密
精華主題: 0
發帖數量: 58 個
工控威望: 182 點
下載積分: 650 分
在線時間: 139(小時)
注冊時間: 2011-12-11
最后登錄: 2025-07-29
查看443489005的 主題 / 回貼
2樓  發表于: 2014-03-13 11:28
只看該作者 | 小 中 大
b2ac是通訊繼電器，B區是通訊鏈接區，test，那一步貌似沒啥用，y會始終是0
443489005
級別: 探索解密
精華主題: 0
發帖數量: 58 個
工控威望: 182 點
下載積分: 650 分
在線時間: 139(小時)
注冊時間: 2011-12-11
最后登錄: 2025-07-29
查看443489005的 主題 / 回貼
3樓  發表于: 2014-03-13 11:31
只看該作者 | 小 中 大
哦，錯了，test，是把m15521的狀態賦予y，，做成這樣，，，不去直接out。。。
