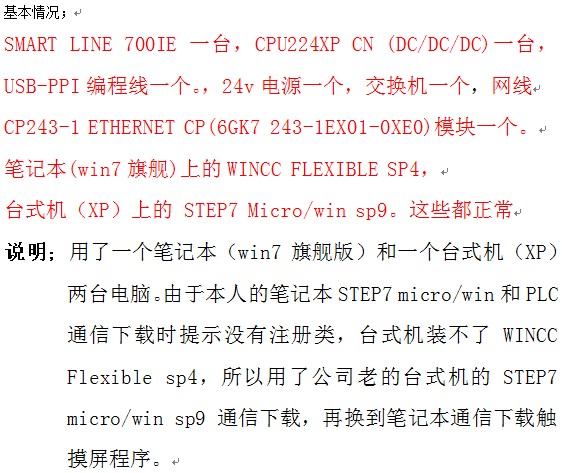

 各位大神，我初學者，搞個smart700IE和224xp，的以太網通信，用了cp243-1，交換機，普通網線。wcf2008  sp4，step7 micro/win sp9等等

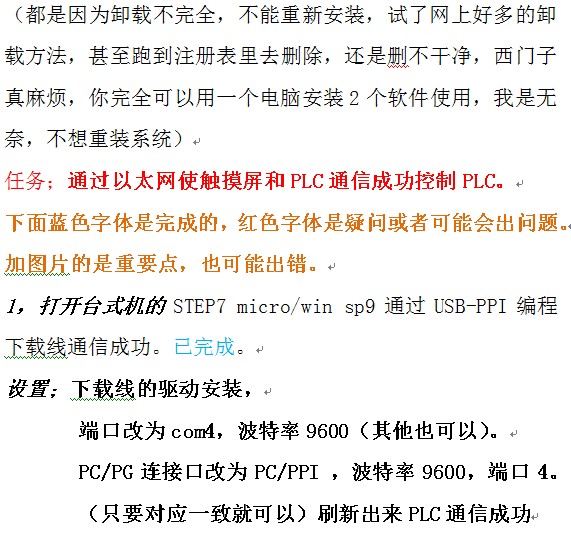

搞了一個星期都沒有通信上。求求各位大神的降臨哦哦哦。也方便以后的初學者當個例子，現在告訴大家一個好消息，搞定了，重裝了系統，XP SP3，兩個軟件撞到一臺電腦里了，可以網線通訊了，，應該是軟件和系統兩者共同出的錯。


直播一下過程。

















[ 此帖被tonyszh在2015-01-04 21:13重新編輯 ]
本帖最近評分記錄：
  • 下載積分:+5(sjm213) 感謝分享！
    akang8612
    級別: 略有小成
    精華主題: 0
    發帖數量: 389 個
    工控威望: 420 點
    下載積分: 3434 分
    在線時間: 269(小時)
    注冊時間: 2011-10-14
    最后登錄: 2024-07-23
    查看akang8612的 主題 / 回貼
    1樓  發表于: 2014-01-16 15:40
    只看該作者 | 小 中 大
    為什么不用自帶的通訊接口？ 沒有用過你這種方式！幫你頂了，
    我認為你這種方式主要要注意2個問題
    1，屏的連接里設置好連接選擇以太網，把IP地址選擇正確
    2. PLC程序里是要寫以太網通訊程序的，調用也可以
    樓主留言：
    不用以太網的話只能近距離呀，現在需要遠距離，只能cp243-1模塊以太網哦。
    [ 此帖被akang8612在2014-01-16 15:48重新編輯 ]
    mmxx111
    級別: 略有小成
    精華主題: 0
    發帖數量: 382 個
    工控威望: 491 點
    下載積分: 1217 分
    在線時間: 454(小時)
    注冊時間: 2012-10-11
    最后登錄: 2025-05-28
    查看mmxx111的 主題 / 回貼
    2樓  發表于: 2014-01-16 15:54
    只看該作者 | 小 中 大
    PLC200程序里是要寫以太網通訊程序的.在設置。
    tonyszh
    智慧人生
    級別: 家園�？�
    精華主題: 0
    發帖數量: 52 個
    工控威望: 990 點
    下載積分: 1349 分
    在線時間: 106(小時)
    注冊時間: 2013-12-12
    最后登錄: 2015-05-19
    查看tonyszh的 主題 / 回貼
    3樓  發表于: 2014-01-16 16:02
    只看該作者 | 小 中 大

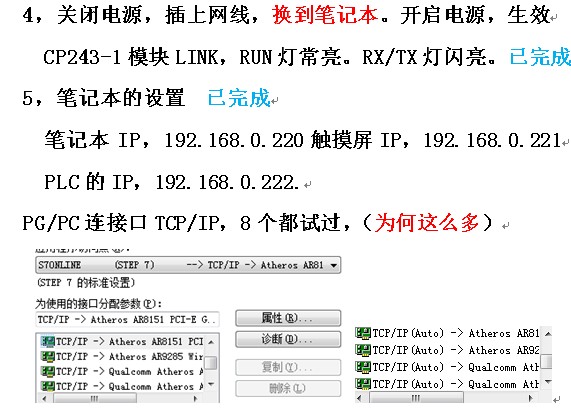

    PPI通信成功，PLC200的以太網向導完成，調用以太網程序，下載，重啟，換網線，更改PG/PC口設置，，打開wcf，畫面傳送到700IE，以太網模式，IP都設好了，傳輸成功，燈的亮的情況就是上面說的，現在唯一的問題就是200和觸摸屏通信不了，也不知道通信成功是什么表現?????
    fffsjm
    級別: 家園�？�
    精華主題: 0
    發帖數量: 568 個
    工控威望: 771 點
    下載積分: 2071 分
    在線時間: 641(小時)
    注冊時間: 2009-02-28
    最后登錄: 2022-04-14
    查看fffsjm的 主題 / 回貼
    4樓  發表于: 2014-01-16 22:50
    只看該作者 | 小 中 大
    你一開頭就搞錯啦誰叫你用西門子的東西

    那玩意就是帶著你逗圈

    你是自找麻煩不過西門子會給你說這才叫技術
    zhaodong000
    在工控的道路上，繼續前進。感謝做工控的朋友們，我們風雨兼程，
    級別: 略有小成
    精華主題: 0
    發帖數量: 205 個
    工控威望: 468 點
    下載積分: 1537 分
    在線時間: 271(小時)
    注冊時間: 2011-10-24
    最后登錄: 2017-02-10
    查看zhaodong000的 主題 / 回貼
    5樓  發表于: 2014-01-17 04:50
    只看該作者 | 小 中 大
    直接問一下西門子客服，不就解決了嗎。搞過一次后，下次就會了。
    tkggtdkjpl
    工欲善其事，必先利其器！
    級別: 網絡英雄

    精華主題: 1 篇
    發帖數量: 3459 個
    工控威望: 20998 點
    下載積分: 34551 分
    在線時間: 1808(小時)
    注冊時間: 2010-01-03
    最后登錄: 2025-07-03
    查看tkggtdkjpl的 主題 / 回貼
    6樓  發表于: 2014-01-17 08:05
    只看該作者 | 小 中 大
    網線理論傳沖突地區距離才100米
    自動化單機，生產線，項目編程調試！
    戇獅
    廣州三能：自動化設備制造 自動化培訓
    級別: 略有小成
    精華主題: 0
    發帖數量: 372 個
    工控威望: 491 點
    下載積分: 1472 分
    在線時間: 597(小時)
    注冊時間: 2010-08-06
    最后登錄: 2025-06-29
    查看戇獅的 主題 / 回貼
    7樓  發表于: 2014-01-17 08:18
    只看該作者 | 小 中 大
    估計是設置成客戶端了，應該是服務器才對
    廣州夏譜  工控專家 林生 13602663187 專業自動化設備開發，全實操自動化培訓
    niningtt
    級別: 工控俠客
    精華主題: 0
    發帖數量: 1232 個
    工控威望: 3552 點
    下載積分: 848 分
    在線時間: 460(小時)
    注冊時間: 2010-08-24
    最后登錄: 2025-06-26
    查看niningtt的 主題 / 回貼
    8樓  發表于: 2014-01-17 08:25
    只看該作者 | 小 中 大
    200PLC通訊口，smart700通訊口
    ppi：不加中繼器可以到50米，加一對中繼器可到1200米，如果加幾個，幾千米是沒問題的
    niningtt
    級別: 工控俠客
    精華主題: 0
    發帖數量: 1232 個
    工控威望: 3552 點
    下載積分: 848 分
    在線時間: 460(小時)
    注冊時間: 2010-08-24
    最后登錄: 2025-06-26
    查看niningtt的 主題 / 回貼
    9樓  發表于: 2014-01-17 08:29
    只看該作者 | 小 中 大
    網線標準距離90米，當然用到200米也是可以通訊。加中繼可以延長，或者買貓轉光纖
    tonyszh
    智慧人生
    級別: 家園�？�
    精華主題: 0
    發帖數量: 52 個
    工控威望: 990 點
    下載積分: 1349 分
    在線時間: 106(小時)
    注冊時間: 2013-12-12
    最后登錄: 2015-05-19
    查看tonyszh的 主題 / 回貼
    10樓  發表于: 2014-01-17 08:34
    只看該作者 | 小 中 大
    感謝大神們的幫助，我再試試

    我現在只想知道，他們連接上了有什么現象？
    [ 此帖被tonyszh在2014-01-17 10:13重新編輯 ]
    tonyszh
    智慧人生
    級別: 家園�？�
    精華主題: 0
    發帖數量: 52 個
    工控威望: 990 點
    下載積分: 1349 分
    在線時間: 106(小時)
    注冊時間: 2013-12-12
    最后登錄: 2015-05-19
    查看tonyszh的 主題 / 回貼
    11樓  發表于: 2014-01-17 13:45
    只看該作者 | 小 中 大
    對了，問一下，224xp cn加上cp243-1能和700IE以太網通信嗎？

    不是200smart哦
      CPU224 REL 02.01是什么，和224xp cn區別？
    [ 此帖被tonyszh在2014-01-17 14:07重新編輯 ]
