樓主  發表于: 2013-12-24 10:04
只看樓主 | 小 中 大
本人菜鳥，求大蝦們幫忙，C200H-LK202-V1的通信方式
thomaslin
級別: 探索解密
精華主題: 0
發帖數量: 51 個
工控威望: 170 點
下載積分: 1706 分
在線時間: 106(小時)
注冊時間: 2013-10-21
最后登錄: 2016-03-24
查看thomaslin的 主題 / 回貼
1樓  發表于: 2013-12-24 17:52
只看該作者 | 小 中 大
引用
引用樓主工控銀耳于2013-12-24 10:04發表的 求C200H-LK202-V1通信方式 :
本人菜鳥，求大蝦們幫忙，C200H-LK202-V1的通信方式


試試看吧

LK202-V1設定,在卡外面的4個SW

分別為
SW1:X10(十位數)  SW2:X(各位數)[站號]

SW3:5(9600)鮑率  SW4:1(7,2,E)格式[SW3,SW4以PLC標準來做範例]

卡背後還有兩個開關 如果沒有串其他臺的話 只需要設定以上東西就可以
工控銀耳
級別: 探索解密
精華主題: 0
發帖數量: 12 個
工控威望: 134 點
下載積分: 596 分
在線時間: 7(小時)
注冊時間: 2013-12-23
最后登錄: 2014-02-25
查看工控銀耳的 主題 / 回貼
2樓  發表于: 2013-12-27 14:01
只看該作者 | 小 中 大
我用的是NT-AL001把232轉換成422來通信的，試了下好像不行
thomaslin
級別: 探索解密
精華主題: 0
發帖數量: 51 個
工控威望: 170 點
下載積分: 1706 分
在線時間: 106(小時)
注冊時間: 2013-10-21
最后登錄: 2016-03-24
查看thomaslin的 主題 / 回貼
3樓  發表于: 2014-01-02 17:50
只看該作者 | 小 中 大

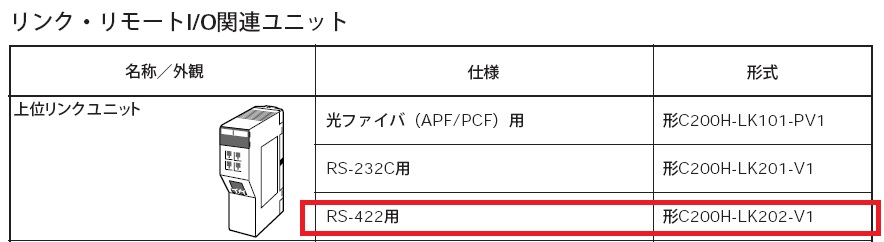

LK202-V1 是RS-422

附上圖片  參考看看吧
LK202-V1
工控銀耳
級別: 探索解密
精華主題: 0
發帖數量: 12 個
工控威望: 134 點
下載積分: 596 分
在線時間: 7(小時)
注冊時間: 2013-12-23
最后登錄: 2014-02-25
查看工控銀耳的 主題 / 回貼
4樓  發表于: 2014-01-04 16:54
只看該作者 | 小 中 大
RS422通信線怎么弄？
thomaslin
級別: 探索解密
精華主題: 0
發帖數量: 51 個
工控威望: 170 點
下載積分: 1706 分
在線時間: 106(小時)
注冊時間: 2013-10-21
最后登錄: 2016-03-24
查看thomaslin的 主題 / 回貼
5樓  發表于: 2014-01-15 16:42
只看該作者 | 小 中 大
我覺得你應該先GOOGLE一下

很容易找到

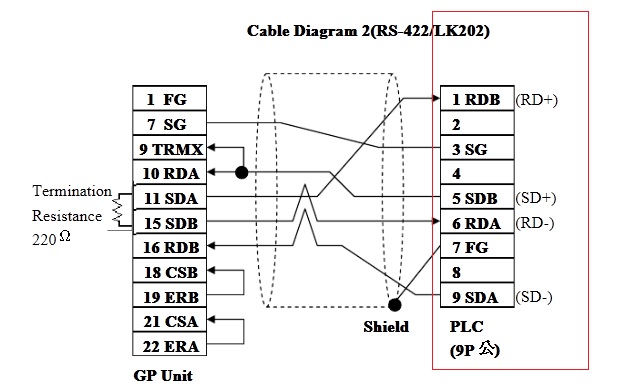

附上圖片




引用
引用第4樓工控銀耳于2014-01-04 16:54發表的  :
RS422通信線怎么弄？
liuchangqing
級別: 略有小成
精華主題: 0
發帖數量: 186 個
工控威望: 321 點
下載積分: 980 分
在線時間: 294(小時)
注冊時間: 2011-10-29
最后登錄: 2025-06-16
查看liuchangqing的 主題 / 回貼
6樓  發表于: 2022-09-23 13:45
只看該作者 | 小 中 大
學習了，謝謝分享
