樓主  發表于: 2013-09-28 15:52
只看樓主 | 小 中 大

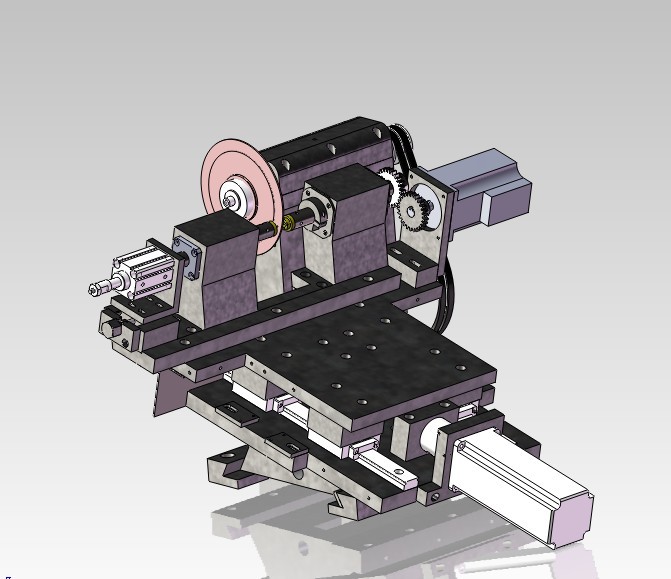

圖
中后面的那個大圓是個砂輪，砂輪兩邊是夾住產品的夾具，產品靠左邊的氣缸頂住在右邊的夾具上，右邊的夾具連在伺服電機上，然后伺服電機轉動產品靠近砂輪切割，整個夾具和伺服電機固定在下面的底座上，底座又是靠另外一個伺服電機來控制前進或后退。問題是如何把夾住的一個圓柱形產品切割成外形是方形或橢圓或跑道形的產品.如果有高手能做到(用三菱PLC,10000元酬勞)請聯系我:13710629462 周生.廣州誠達機械廠.謝謝大家!
本帖最近評分記錄：
  • 下載積分:+5(jxh668) 我做過同等功能的機器
    laoliao
    級別: 探索解密
    精華主題: 0
    發帖數量: 60 個
    工控威望: 174 點
    下載積分: 1064 分
    在線時間: 19(小時)
    注冊時間: 2012-11-06
    最后登錄: 2015-07-28
    查看laoliao的 主題 / 回貼
    1樓  發表于: 2013-09-28 16:01
    只看該作者 | 小 中 大
    進來學習的
    leechonghua
    級別: 論壇先鋒
    精華主題: 0
    發帖數量: 764 個
    工控威望: 1858 點
    下載積分: 2314 分
    在線時間: 1068(小時)
    注冊時間: 2011-06-01
    最后登錄: 2025-07-17
    查看leechonghua的 主題 / 回貼
    2樓  發表于: 2013-09-28 16:03
    只看該作者 | 小 中 大
    要采用數控系統了�。。�！
    hexdho
    機械是載體，電氣是靈魂。
    級別: 網絡英雄
    精華主題: 0
    發帖數量: 670 個
    工控威望: 11961 點
    下載積分: 11608 分
    在線時間: 528(小時)
    注冊時間: 2012-11-08
    最后登錄: 2025-07-22
    查看hexdho的 主題 / 回貼
    3樓  發表于: 2013-09-28 16:26
    只看該作者 | 小 中 大
    2樓說得對.
    358273433
    級別: 家園�？�
    精華主題: 0
    發帖數量: 608 個
    工控威望: 838 點
    下載積分: 1362 分
    在線時間: 1033(小時)
    注冊時間: 2010-04-16
    最后登錄: 2025-06-16
    查看358273433的 主題 / 回貼
    4樓  發表于: 2013-09-28 18:50
    只看該作者 | 小 中 大
    有一廠家用的美國品牌的一個運行控制器到我們廠做了一個樣品，能切出方形、橢圓，我觀察了一下，上面那個夾著產品轉動的伺服電機基本是勻速運行的，主要是下面那個推料伺服電機不斷地變速和變方向。我問那個工程師下面那個伺服電機的頻率、距離和方向是怎么計算出來的，他笑而不答。。。
    hzhcdy
    級別: 家園�？�
    精華主題: 0
    發帖數量: 696 個
    工控威望: 849 點
    下載積分: 1412 分
    在線時間: 578(小時)
    注冊時間: 2008-12-22
    最后登錄: 2025-07-10
    查看hzhcdy的 主題 / 回貼
    5樓  發表于: 2013-09-28 18:52
    只看該作者 | 小 中 大
    不是高手！提供不了！
    killking998
    級別: 網絡英雄
    精華主題: 0
    發帖數量: 927 個
    工控威望: 7400 點
    下載積分: 17389 分
    在線時間: 1713(小時)
    注冊時間: 2007-08-07
    最后登錄: 2024-06-24
    查看killking998的 主題 / 回貼
    6樓  發表于: 2013-09-28 18:53
    只看該作者 | 小 中 大
    要用插補的永宏的PLC可以實現的
    本帖最近評分記錄：
  • 下載積分:+1(龐樹恒) 永宏目前沒有圓弧補差， ..
    無法
    級別: 略有小成
    精華主題: 0
    發帖數量: 14 個
    工控威望: 247 點
    下載積分: 775 分
    在線時間: 50(小時)
    注冊時間: 2012-06-08
    最后登錄: 2025-05-21
    查看無法的 主題 / 回貼
    7樓  發表于: 2013-09-28 20:21
    只看該作者 | 小 中 大
    要用兩軸的數控系統
    358273433
    級別: 家園�？�
    精華主題: 0
    發帖數量: 608 個
    工控威望: 838 點
    下載積分: 1362 分
    在線時間: 1033(小時)
    注冊時間: 2010-04-16
    最后登錄: 2025-06-16
    查看358273433的 主題 / 回貼
    8樓  發表于: 2013-09-28 21:01
    只看該作者 | 小 中 大
    6樓的朋友能說一下思路嗎？謝謝！
    kyy80
    態度決定一切``````
    級別: 工控俠客
    精華主題: 0
    發帖數量: 1235 個
    工控威望: 3506 點
    下載積分: 4423 分
    在線時間: 1993(小時)
    注冊時間: 2008-02-17
    最后登錄: 2025-07-20
    查看kyy80的 主題 / 回貼
    9樓  發表于: 2013-09-29 07:51
    只看該作者 | 小 中 大
    電子凸輪功能。。。。
    kevinzang
    感應一切
    級別: 略有小成
    精華主題: 0
    發帖數量: 64 個
    工控威望: 219 點
    下載積分: 552 分
    在線時間: 37(小時)
    注冊時間: 2009-07-22
    最后登錄: 2014-03-07
    查看kevinzang的 主題 / 回貼
    10樓  發表于: 2013-09-29 08:01
    只看該作者 | 小 中 大
    那個齒輪必須還成同步到，齒輪有側隙的
    killking998
    級別: 網絡英雄
    精華主題: 0
    發帖數量: 927 個
    工控威望: 7400 點
    下載積分: 17389 分
    在線時間: 1713(小時)
    注冊時間: 2007-08-07
    最后登錄: 2024-06-24
    查看killking998的 主題 / 回貼
    11樓  發表于: 2013-09-29 08:32
    只看該作者 | 小 中 大
    找個永宏的PLC說明看看吧你說的實現很簡單的可以同時5個軸的
