12樓  發表于: 2013-02-11 22:34
只看該作者 | 小 中 大
有點復雜！
謝榮金
陽光明媚
級別: 略有小成
精華主題: 0
發帖數量: 206 個
工控威望: 283 點
下載積分: 1695 分
在線時間: 184(小時)
注冊時間: 2008-06-17
最后登錄: 2025-07-19
查看謝榮金的 主題 / 回貼
13樓  發表于: 2013-02-12 19:16
只看該作者 | 小 中 大
呵呵，這屬于電子電路的范疇了。用4013雙D觸發器更好做啊。
wananjushi
萬安居士
級別: 網絡英雄
精華主題: 0
發帖數量: 858 個
工控威望: 5759 點
下載積分: 11561 分
在線時間: 216(小時)
注冊時間: 2011-12-24
最后登錄: 2018-07-22
查看wananjushi的 主題 / 回貼
14樓  發表于: 2013-02-15 13:51
只看該作者 | 小 中 大
學習了，
wananjushi
matengfei
攻人之過勿太嚴，要思其堪受;教人以善勿過高，要令其可從。
級別: 論壇先鋒
精華主題: 0
發帖數量: 736 個
工控威望: 1054 點
下載積分: 2482 分
在線時間: 207(小時)
注冊時間: 2011-08-07
最后登錄: 2017-06-10
查看matengfei的 主題 / 回貼
15樓  發表于: 2013-02-18 15:38
只看該作者 | 小 中 大
圖片：

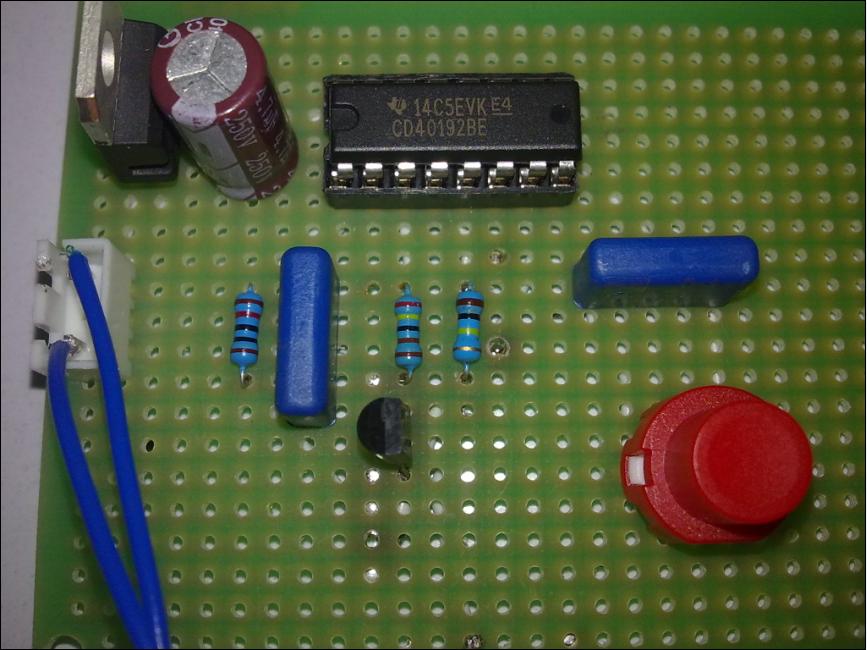

之前只是把這些元器件散亂的焊在一起，這次是焊在一塊板子上，并測試OK。
直流24V電源引入，經過三端穩壓器7812輸出12V，電容濾波后給40192供電。
板子上的元器件：7812、一個極性電容（濾波）和兩個非極性電容（0.1uF)、IC（40192）、2K電阻、10K電阻、100K電阻各一個，一個三極管、一個按鈕。
電容和電阻和圖中所標出入不大就行，不要求完全一樣。
matengfei
攻人之過勿太嚴，要思其堪受;教人以善勿過高，要令其可從。
級別: 論壇先鋒
精華主題: 0
發帖數量: 736 個
工控威望: 1054 點
下載積分: 2482 分
在線時間: 207(小時)
注冊時間: 2011-08-07
最后登錄: 2017-06-10
查看matengfei的 主題 / 回貼
16樓  發表于: 2013-02-18 15:41
只看該作者 | 小 中 大
圖片：
所有外圍元器件：一個24V直流開關電源、一個24V繼電器
matengfei
攻人之過勿太嚴，要思其堪受;教人以善勿過高，要令其可從。
級別: 論壇先鋒
精華主題: 0
發帖數量: 736 個
工控威望: 1054 點
下載積分: 2482 分
在線時間: 207(小時)
注冊時間: 2011-08-07
最后登錄: 2017-06-10
查看matengfei的 主題 / 回貼
17樓  發表于: 2013-04-15 04:07
只看該作者 | 小 中 大
如果按鈕按下一次，出現計數不準，繼電器動作好幾下時，若電路連接無誤，那么可改變電路圖中的R3的阻值，從幾K到十幾K到幾十K。圖中R3用的是100K，但有時候同樣大小的電阻，焊另一塊板子的時候就不行。一旦調試焊接完成且調試完成，單按鈕交替輸出會很穩定。主要是焊接和調試時，合理的選取R3的阻值。
飄揚の孤月
學習工控
級別: 工控俠客
精華主題: 0
發帖數量: 302 個
工控威望: 2570 點
下載積分: 13587 分
在線時間: 357(小時)
注冊時間: 2011-03-28
最后登錄: 2025-07-22
查看飄揚の孤月的 主題 / 回貼
18樓  發表于: 2013-04-15 06:12
只看該作者 | 小 中 大
樓主有面包板吧。學習了
wen_xian_jun
級別: 家園�？�
精華主題: 0
發帖數量: 697 個
工控威望: 771 點
下載積分: 28411 分
在線時間: 120(小時)
注冊時間: 2009-06-02
最后登錄: 2018-05-03
查看wen_xian_jun的 主題 / 回貼
19樓  發表于: 2013-04-15 06:44
只看該作者 | 小 中 大
學習了..學習了
靜芳
級別: 工控俠客
精華主題: 0
發帖數量: 957 個
工控威望: 3036 點
下載積分: 3301 分
在線時間: 205(小時)
注冊時間: 2010-02-05
最后登錄: 2025-07-19
查看靜芳的 主題 / 回貼
20樓  發表于: 2013-04-15 13:19
只看該作者 | 小 中 大
有交互繼電器賣的。
chengkang053
級別: 探索解密
精華主題: 0
發帖數量: 4 個
工控威望: 111 點
下載積分: 2112 分
在線時間: 9(小時)
注冊時間: 2012-05-17
最后登錄: 2015-01-12
查看chengkang053的 主題 / 回貼
21樓  發表于: 2013-05-08 22:03
只看該作者 | 小 中 大
不知道D1與R6什么作用？麻煩樓主解釋一下！
艾為之
人有不為也，而后可以有為也！幫助別人，快樂自己��！
級別: 網絡英雄

精華主題: 0
發帖數量: 2497 個
工控威望: 6838 點
下載積分: 42958 分
在線時間: 467(小時)
注冊時間: 2013-08-07
最后登錄: 2016-10-25
查看艾為之的 主題 / 回貼
22樓  發表于: 2013-10-12 23:28
只看該作者 | 小 中 大
贊同8樓看法
