樓主  發表于: 2012-12-12 20:29
只看樓主 | 小 中 大
圖片：
圖片：
圖片：

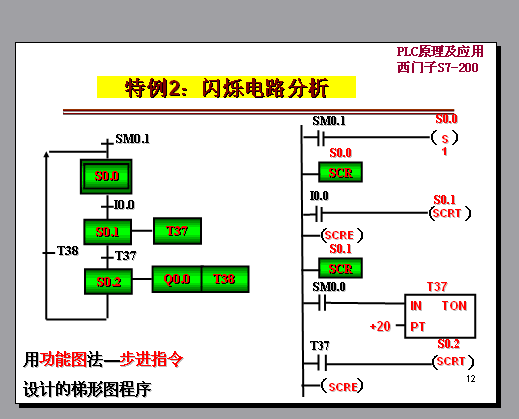

如何設計左邊的順控功能圖，三菱的步進圖會弄，西門子的不明白要如何畫出來？
kyy80
態度決定一切``````
級別: 工控俠客
精華主題: 0
發帖數量: 1233 個
工控威望: 3504 點
下載積分: 4419 分
在線時間: 1990(小時)
注冊時間: 2008-02-17
最后登錄: 2025-07-04
查看kyy80的 主題 / 回貼
1樓  發表于: 2012-12-12 21:49
只看該作者 | 小 中 大
200的沒有。。。。
wjwjwjwj
級別: 略有小成
精華主題: 0
發帖數量: 244 個
工控威望: 427 點
下載積分: 882 分
在線時間: 319(小時)
注冊時間: 2009-02-13
最后登錄: 2025-06-28
查看wjwjwjwj的 主題 / 回貼
2樓  發表于: 2012-12-12 22:06
只看該作者 | 小 中 大
200不能畫出左邊的部分
hyundai天梭
忙里偷閑
級別: 略有小成
精華主題: 0
發帖數量: 401 個
工控威望: 463 點
下載積分: 7122 分
在線時間: 678(小時)
注冊時間: 2008-11-07
最后登錄: 2025-06-21
查看hyundai天梭的 主題 / 回貼
3樓  發表于: 2012-12-13 08:20
只看該作者 | 小 中 大
1.2樓正解.
左圖用于分析,然后畫出右圖
和諧共贏
努力學習，做好工控
級別: 網絡英雄

精華主題: 0
發帖數量: 1996 個
工控威望: 7821 點
下載積分: 70192 分
在線時間: 758(小時)
注冊時間: 2008-01-07
最后登錄: 2025-07-04
查看和諧共贏的 主題 / 回貼
4樓  發表于: 2012-12-13 08:25
只看該作者 | 小 中 大
左圖用于分析,然后畫出右圖
guochunyi
直讀解西門屏HMI口令 。。。
級別: 論壇版主

精華主題: 5 篇
發帖數量: 8303 個
工控威望: 10437 點
下載積分: 21237 分
在線時間: 3109(小時)
注冊時間: 2007-03-01
最后登錄: 2025-07-05
查看guochunyi的 主題 / 回貼
5樓  發表于: 2012-12-13 21:08
只看該作者 | 小 中 大
正如上面的幾位所言，西門慶兒子的2B系列很低端，沒那個功能。
可直讀解西門屏HMI各級帳戶口令,帳戶登錄權限提升,鎖定帳戶激活。。。
ch631109
級別: 略有小成
精華主題: 0
發帖數量: 54 個
工控威望: 208 點
下載積分: 698 分
在線時間: 32(小時)
注冊時間: 2011-09-30
最后登錄: 2013-02-08
查看ch631109的 主題 / 回貼
6樓  發表于: 2012-12-13 21:09
只看該作者 | 小 中 大
三菱ＰＬＣ可以在軟件里畫左邊的狀態轉移圖，然后再可以自動轉換得到梯形圖，或者畫出梯形圖后再轉換得到左邊的狀態轉移圖來．
ch631109
級別: 略有小成
精華主題: 0
發帖數量: 54 個
工控威望: 208 點
下載積分: 698 分
在線時間: 32(小時)
注冊時間: 2011-09-30
最后登錄: 2013-02-08
查看ch631109的 主題 / 回貼
7樓  發表于: 2012-12-16 16:33
只看該作者 | 小 中 大
圖片：
那這個左邊部分是手工在草稿紙上畫的？然后再按草稿紙上的思路畫右邊的梯形圖？
