樓主  發表于: 2012-09-21 21:30
只看樓主 | 小 中 大
大家看看這個程序能發現什么問題？
附件： 帶正反轉星、三角啟動〈置位，復位〉.rar (11 K) 下載次數:42
網站提示: 請不要用迅雷下載附件，容易出錯
444754848
級別: 論壇先鋒
精華主題: 0
發帖數量: 165 個
工控威望: 1775 點
下載積分: 1660 分
在線時間: 124(小時)
注冊時間: 2010-12-05
最后登錄: 2022-11-10
查看444754848的 主題 / 回貼
1樓  發表于: 2012-09-22 18:51
只看該作者 | 小 中 大

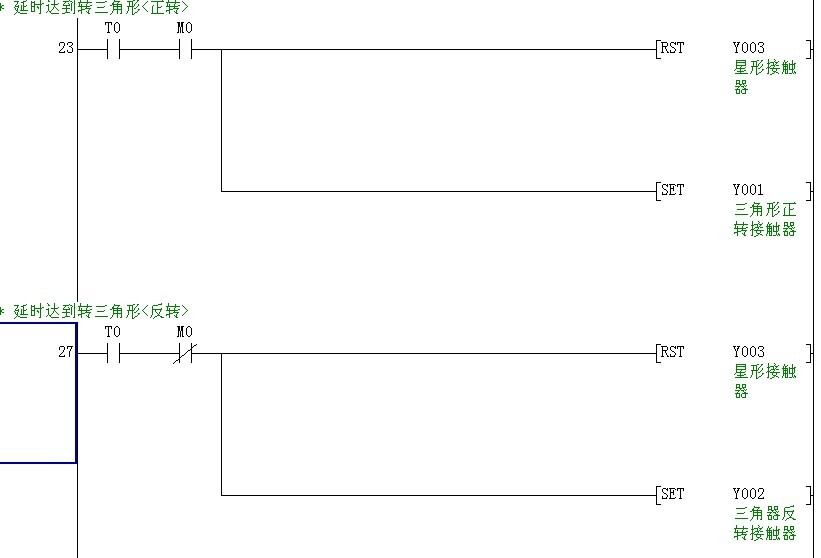

圖片：
圖片：
圖片：
圖片：
是不是大家麻煩下載啊，好了，我貼圖
444754848
級別: 論壇先鋒
精華主題: 0
發帖數量: 165 個
工控威望: 1775 點
下載積分: 1660 分
在線時間: 124(小時)
注冊時間: 2010-12-05
最后登錄: 2022-11-10
查看444754848的 主題 / 回貼
2樓  發表于: 2012-09-22 18:52
只看該作者 | 小 中 大
圖片看不清請點開放大看，此為技術貼，請大家多多參與！
逆流2012
級別: 探索解密
精華主題: 0
發帖數量: 60 個
工控威望: 172 點
下載積分: 4323 分
在線時間: 126(小時)
注冊時間: 2012-05-09
最后登錄: 2016-03-03
查看逆流2012的 主題 / 回貼
3樓  發表于: 2012-09-22 19:33
只看該作者 | 小 中 大
不是很清楚你想問什么，最好說的詳細一些。
單就程序，定時器T0在星三角啟動結束后未復位，正轉和反轉之間最好加一個互鎖條件，即一方有效時，復位相反的動作
烏龜船長
級別: 網絡英雄

精華主題: 0
發帖數量: 1285 個
工控威望: 7635 點
下載積分: 1280 分
在線時間: 2672(小時)
注冊時間: 2007-03-21
最后登錄: 2025-07-25
查看烏龜船長的 主題 / 回貼
4樓  發表于: 2012-09-22 20:11
只看該作者 | 小 中 大
樓上，Y3  OFF的時候T0就會清零，邏輯沒啥問題，寫法上注意點，最好不要直接置位復位Y，急停要斷控制電源。
25188400
學習��！從點滴做起�。�！
級別: 略有小成
精華主題: 0
發帖數量: 239 個
工控威望: 367 點
下載積分: 1764 分
在線時間: 259(小時)
注冊時間: 2007-03-28
最后登錄: 2022-07-24
查看25188400的 主題 / 回貼
5樓  發表于: 2012-09-22 21:00
只看該作者 | 小 中 大
好像是常觸點反了~~~
yjhdlp
級別: 家園�？�
精華主題: 0
發帖數量: 478 個
工控威望: 625 點
下載積分: 2081 分
在線時間: 178(小時)
注冊時間: 2010-11-13
最后登錄: 2025-07-23
查看yjhdlp的 主題 / 回貼
6樓  發表于: 2012-09-22 21:12
只看該作者 | 小 中 大
X2轉換開關輸出為Y1（正傳）Y2（反轉），中間可以串Y0（主接觸器)常開觸點。
cheng007297
級別: 略有小成
精華主題: 0
發帖數量: 337 個
工控威望: 480 點
下載積分: 26599 分
在線時間: 230(小時)
注冊時間: 2011-08-25
最后登錄: 2024-11-02
查看cheng007297的 主題 / 回貼
7樓  發表于: 2012-09-23 09:44
只看該作者 | 小 中 大
太菜了~這種編法~~要學會用中繼啊~~
本帖最近評分記錄：
  • 下載積分:+5(沈江淼) 你說的對,是要用中繼!
    444754848
    級別: 論壇先鋒
    精華主題: 0
    發帖數量: 165 個
    工控威望: 1775 點
    下載積分: 1660 分
    在線時間: 124(小時)
    注冊時間: 2010-12-05
    最后登錄: 2022-11-10
    查看444754848的 主題 / 回貼
    8樓  發表于: 2012-09-23 11:40
    只看該作者 | 小 中 大
    這是從網上下的一個程序，大家都沒發現嗎？啟動時星形接法怎么沒有反轉呢？？？是不是呢？
    444754848
    級別: 論壇先鋒
    精華主題: 0
    發帖數量: 165 個
    工控威望: 1775 點
    下載積分: 1660 分
    在線時間: 124(小時)
    注冊時間: 2010-12-05
    最后登錄: 2022-11-10
    查看444754848的 主題 / 回貼
    9樓  發表于: 2012-09-23 11:43
    只看該作者 | 小 中 大
    還有，而且星三角轉換的時間差基本上沒有��！很容易短路的，樓下的大神說說是不是��？
    烏龜船長
    級別: 網絡英雄

    精華主題: 0
    發帖數量: 1285 個
    工控威望: 7635 點
    下載積分: 1280 分
    在線時間: 2672(小時)
    注冊時間: 2007-03-21
    最后登錄: 2025-07-25
    查看烏龜船長的 主題 / 回貼
    10樓  發表于: 2012-09-23 12:26
    只看該作者 | 小 中 大
    TO 不是白給的
    444754848
    級別: 論壇先鋒
    精華主題: 0
    發帖數量: 165 個
    工控威望: 1775 點
    下載積分: 1660 分
    在線時間: 124(小時)
    注冊時間: 2010-12-05
    最后登錄: 2022-11-10
    查看444754848的 主題 / 回貼
    11樓  發表于: 2012-09-23 13:01
    只看該作者 | 小 中 大
    T0是星形接法的啟動時間，我說的是星接觸器斷開和三角接觸器閉合應該有個0.1-0.5的時間差。最好！
    • «
