高溫爐加熱主回路請教

胡驕陽

級別: 工控俠客

發送短信
加為好友
QQ聯系
阿里旺旺

精華主題: 0
發帖數量: 260 個
工控威望: 3019 點
下載積分: 1603 分
在線時間: 189(小時)
注冊時間: 2009-12-16
最后登錄: 2025-07-22
查看胡驕陽的主題 / 回貼

樓主發表于: 2012-08-19 13:14

只看樓主 | 小中大

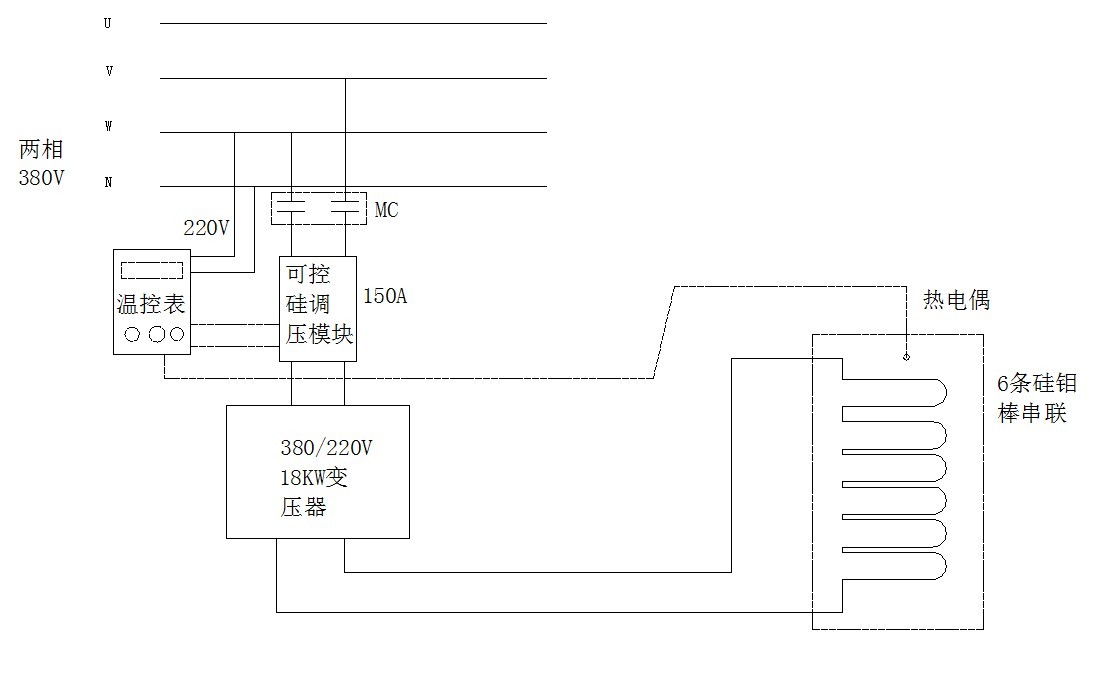

請做過硅鉬棒加熱的師傅幫看看,這個回路能加熱嗎.

ccyang0124

你牛，我就向你學習了。

級別: 家園�？�

發送短信
加為好友

精華主題: 0
發帖數量: 374 個
工控威望: 500 點
下載積分: 4586 分
在線時間: 123(小時)
注冊時間: 2012-03-28
最后登錄: 2025-07-18
查看ccyang0124的主題 / 回貼

1樓發表于: 2012-08-19 13:40

只看該作者 | 小中大

可以吧��！試試不就知道了

樓主留言：

要是有哪個師傅做過確認下放心點嘛

胡驕陽

級別: 工控俠客

發送短信
加為好友
QQ聯系
阿里旺旺

精華主題: 0
發帖數量: 260 個
工控威望: 3019 點
下載積分: 1603 分
在線時間: 189(小時)
注冊時間: 2009-12-16
最后登錄: 2025-07-22
查看胡驕陽的主題 / 回貼

2樓發表于: 2012-08-19 14:48

只看該作者 | 小中大

沒有哪位大師做過嗎?

二手工控電器

且行且珍惜

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 2876 個
工控威望: 4507 點
下載積分: 222915 分
在線時間: 3247(小時)
注冊時間: 2008-02-22
最后登錄: 2025-07-25
查看二手工控電器的主題 / 回貼

3樓發表于: 2012-08-19 15:04

只看該作者 | 小中大

先聲明我沒做過�。�！但是一個問題還請解釋一下，18KW的硅鉬用這樣的加熱方式怎么可能？？還是你電路圖沒畫好？？

熱烈歡迎光臨工控自動化小店！
銷售二手拆機工控商品，多類型品牌I0接線端子臺、PLC 、觸摸屏、伺服、步進、變頻器、3相固態SSR調壓調功模塊。
http://shop115113109.taobao.com/?spm=a1z10.5-c.0.0.L6cazp&v=1

二手工控電器

且行且珍惜

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 2876 個
工控威望: 4507 點
下載積分: 222915 分
在線時間: 3247(小時)
注冊時間: 2008-02-22
最后登錄: 2025-07-25
查看二手工控電器的主題 / 回貼

4樓發表于: 2012-08-19 15:25

只看該作者 | 小中大

圖片：

樓主是不是可以參考此圖��！

樓主留言：

這個辦法是不行的，硅鉬棒冷態的電阻是0，相當于短路的，這樣接調壓模塊一通電就掛了呀。

本帖最近評分記錄：

下載積分:+2(胡驕陽) 感謝！

熱烈歡迎光臨工控自動化小店！
銷售二手拆機工控商品，多類型品牌I0接線端子臺、PLC 、觸摸屏、伺服、步進、變頻器、3相固態SSR調壓調功模塊。
http://shop115113109.taobao.com/?spm=a1z10.5-c.0.0.L6cazp&v=1

yjhdlp

級別: 家園�？�

發送短信
加為好友

精華主題: 0
發帖數量: 478 個
工控威望: 625 點
下載積分: 2081 分
在線時間: 178(小時)
注冊時間: 2010-11-13
最后登錄: 2025-07-23
查看yjhdlp的主題 / 回貼

5樓發表于: 2012-08-19 15:43

只看該作者 | 小中大

硅鉬棒加熱沒有做個，直接把硅鉬棒加熱做成380V加熱省去一個18KW變壓器，或者把可控硅調節器選擇單相輸入。

樓主留言：

應該不可以的，要不就不會有這個變壓器了

本帖最近評分記錄：

下載積分:+1(胡驕陽)

xuefenfeilxw

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 143 個
工控威望: 243 點
下載積分: 2097 分
在線時間: 439(小時)
注冊時間: 2010-10-23
最后登錄: 2022-07-28
查看xuefenfeilxw的主題 / 回貼

6樓發表于: 2012-08-20 12:00

只看該作者 | 小中大

變壓器在調功模塊后面應該不合適！

逝水流云

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 36 個
工控威望: 150 點
下載積分: 3602 分
在線時間: 28(小時)
注冊時間: 2012-07-22
最后登錄: 2017-02-19
查看逝水流云的主題 / 回貼

7樓發表于: 2012-08-20 12:27

只看該作者 | 小中大

那加一個限流電阻呢，在硅鉬加熱后切除~

逝水流云

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 36 個
工控威望: 150 點
下載積分: 3602 分
在線時間: 28(小時)
注冊時間: 2012-07-22
最后登錄: 2017-02-19
查看逝水流云的主題 / 回貼

8樓發表于: 2012-08-20 12:31

只看該作者 | 小中大

不要18KW變壓器，加個自耦變壓器，限制硅鉬棒冷態時的電流。

wwcwwc

級別: VIP會員

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 3398 個
工控威望: 3196 點
下載積分: 70632 分
在線時間: 1607(小時)
注冊時間: 2008-04-20
最后登錄: 2025-07-11
查看wwcwwc的主題 / 回貼

9樓發表于: 2012-08-20 13:38

只看該作者 | 小中大

你確認加熱棒的額定電壓是否與你連接一致。還有溫控器、調壓器一般都具備緩啟動作用，樓主過慮了。如果沒有這個功能則需要在硬件上填加。
