樓主  發表于: 2012-06-08 22:33
只看樓主 | 小 中 大
描述：機架
圖片：

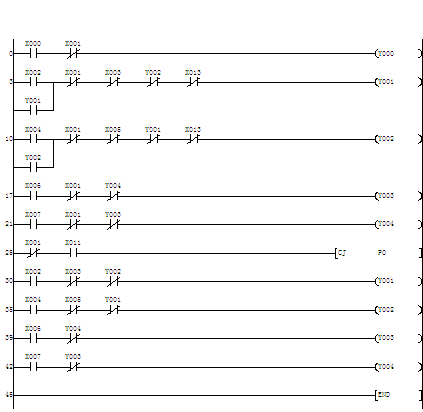

大家看一下這段程序問題出在那里。通過仿真Y1  Y2  不能自鎖，P0過后的 Y1  Y2  照樣有輸出。P0過后的 Y1  Y2 有輸出有理由可以說過去，但P0 之前的Y1  Y2不能自鎖，我朋友說仿真有的程序是仿真不了的，我不知道他說的是否正確。小弟實在想不明白，望大哥們解釋下。我查書了，由于跳轉具有選擇程序段的功能，兩個程序段中的相同線圈不會被同時執行，允許出現相同的線圈。
l137042834
級別: 探索解密
精華主題: 0
發帖數量: 15 個
工控威望: 129 點
下載積分: 414 分
在線時間: 20(小時)
注冊時間: 2012-03-29
最后登錄: 2021-06-26
查看l137042834的 主題 / 回貼
1樓  發表于: 2012-06-08 22:34
只看該作者 | 小 中 大
第30步為跳轉的起點
550374389
�。�！
級別: 論壇先鋒

精華主題: 0
發帖數量: 696 個
工控威望: 1161 點
下載積分: 5237 分
在線時間: 2360(小時)
注冊時間: 2010-11-28
最后登錄: 2025-05-26
查看550374389的 主題 / 回貼
2樓  發表于: 2012-06-09 08:58
只看該作者 | 小 中 大
能上大圖嗎？？是在是看不清啊
mamei520
級別: 探索解密
精華主題: 0
發帖數量: 68 個
工控威望: 131 點
下載積分: 895 分
在線時間: 48(小時)
注冊時間: 2009-10-21
最后登錄: 2016-05-17
查看mamei520的 主題 / 回貼
3樓  發表于: 2012-06-09 11:17
只看該作者 | 小 中 大
能上大圖嗎？？是在是看不清啊
znz43
工控職業已成回憶 只因愛好�；丶覉@ 樂此不疲
級別: 工控俠客

精華主題: 0
發帖數量: 1062 個
工控威望: 4905 點
下載積分: 7362 分
在線時間: 2571(小時)
注冊時間: 2010-06-24
最后登錄: 2025-07-25
查看znz43的 主題 / 回貼
4樓  發表于: 2012-06-09 17:21
只看該作者 | 小 中 大
如果跳轉標簽P0放在30步處，那么此程序無論跳轉是否產生，都是連續執行，無跳過的程序步。
如果想跳過30—45步，那么標簽P0應放在45步處，即直接跳到E N D
現在此程序形成雙線圈，真正起作用的是30—45步的輸出，所以不會有自保。有X2就有Y1，有X4就有Y2。
樓主留言：
我把第25步《CJ  P0》放到了順數第2排，結果還是一樣啊。很是納悶啊
出門打工難，打工學藝難，學藝拜師難，找到好師傅更難。
贈人玫瑰，手留余香。舍得舍得，有舍才有得。
l137042834
級別: 探索解密
精華主題: 0
發帖數量: 15 個
工控威望: 129 點
下載積分: 414 分
在線時間: 20(小時)
注冊時間: 2012-03-29
最后登錄: 2021-06-26
查看l137042834的 主題 / 回貼
5樓  發表于: 2012-06-11 21:31
只看該作者 | 小 中 大
哦，太對了 ，懂了，謝謝了哈
337340504
歷經生死方能看透紅塵！
級別: 略有小成
精華主題: 0
發帖數量: 196 個
工控威望: 326 點
下載積分: 3554 分
在線時間: 29(小時)
注冊時間: 2011-11-09
最后登錄: 2013-03-03
查看337340504的 主題 / 回貼
6樓  發表于: 2012-06-13 18:17
只看該作者 | 小 中 大
努力！
huhaiming
上海
級別: 家園�？�
精華主題: 0
發帖數量: 487 個
工控威望: 590 點
下載積分: 11623 分
在線時間: 289(小時)
注冊時間: 2011-04-09
最后登錄: 2021-09-25
查看huhaiming的 主題 / 回貼
7樓  發表于: 2012-06-18 09:41
只看該作者 | 小 中 大
能上大圖嗎？？是在是看不清啊
xudong117425
級別: 探索解密
精華主題: 0
發帖數量: 13 個
工控威望: 122 點
下載積分: 26010 分
在線時間: 74(小時)
注冊時間: 2012-07-23
最后登錄: 2024-07-28
查看xudong117425的 主題 / 回貼
8樓  發表于: 2012-08-10 20:55
只看該作者 | 小 中 大
看不清楚
