12樓  發表于: 2012-05-06 23:11
只看該作者 | 小 中 大
x1應比x0先感應到
樓主留言：
老師，看不懂啊，我用的是信捷的plc怎么寫啊
附件： 梯形圖 MAIN.pdf (43 K) 下載次數:15
網站提示: 請不要用迅雷下載附件，容易出錯
bigluo
級別: 家園�？�
精華主題: 0
發帖數量: 387 個
工控威望: 912 點
下載積分: 2724 分
在線時間: 73(小時)
注冊時間: 2007-12-14
最后登錄: 2021-05-15
查看bigluo的 主題 / 回貼
13樓  發表于: 2012-05-06 23:15
只看該作者 | 小 中 大
用你的圖作例子
用4位(bit)的移位寄存器，看圖中最右邊四個工位，當前X0脈沖來時，移位寄存器的值是1001，到下一個脈沖來時，移位寄存器的值就是1100，你只要判斷最低位，就知道要不要開電磁閥了。
也就是說，在X0的上升沿，如果檢測位有工件，則在移位寄存器的最高點置1，否則置零，原來的最高位右移一位，次高位也右移一位，最低位在判斷后丟棄。
樓主留言：
搞不懂啊，真苦惱
本帖最近評分記錄：
  • 下載積分:+3(ljfsss) 方法是好，可是不會用， ..
    ljfsss
    級別: 探索解密
    精華主題: 0
    發帖數量: 59 個
    工控威望: 198 點
    下載積分: 582 分
    在線時間: 18(小時)
    注冊時間: 2010-09-27
    最后登錄: 2020-11-13
    查看ljfsss的 主題 / 回貼
    14樓  發表于: 2012-05-11 00:46
    只看該作者 | 小 中 大
    圖片：

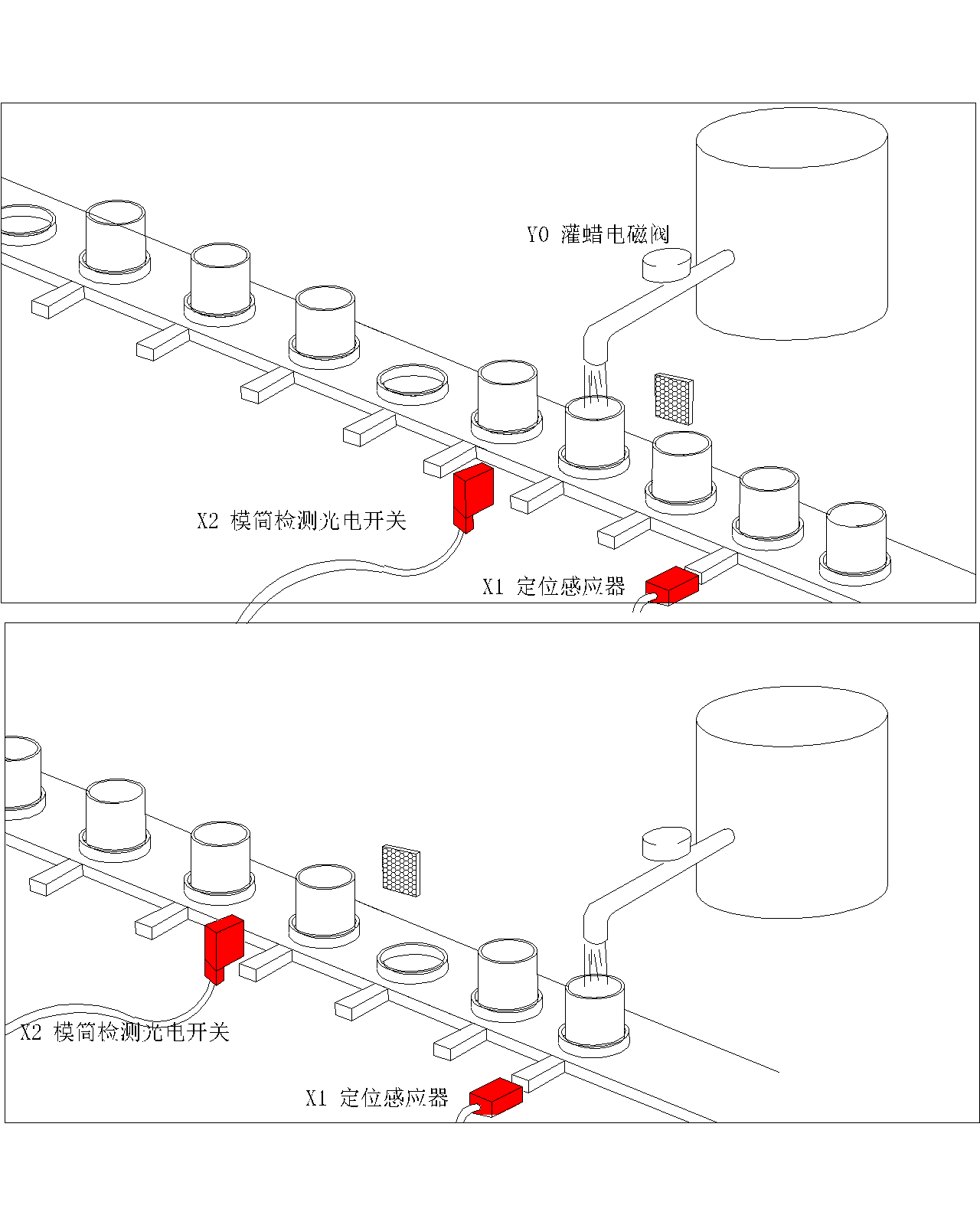

    大家看這個圖可能比較清楚點，上圖是直接檢測模具筒，有產品直接灌
    下圖是把檢測產品的感應器放在前面，先檢測然后等到了灌的地方，開始灌
    有師傅們說用移位指令，我怎么把檢測到信息轉成11101110這樣的二進制數��？
    7625359
    做人要低調，做事要高調。
    級別: 家園�？�
    精華主題: 0
    發帖數量: 147 個
    工控威望: 909 點
    下載積分: 2876 分
    在線時間: 57(小時)
    注冊時間: 2006-10-30
    最后登錄: 2016-05-13
    查看7625359的 主題 / 回貼
    15樓  發表于: 2012-05-11 05:34
    只看該作者 | 小 中 大
    一樓說的對，我做過的產品涂裝裝就是這樣。
    ljfsss
    級別: 探索解密
    精華主題: 0
    發帖數量: 59 個
    工控威望: 198 點
    下載積分: 582 分
    在線時間: 18(小時)
    注冊時間: 2010-09-27
    最后登錄: 2020-11-13
    查看ljfsss的 主題 / 回貼
    16樓  發表于: 2012-05-14 01:32
    只看該作者 | 小 中 大
    已經搞定了，移位右移指令就可以 ，SFTR,也不知道為什么論壇的人都那么的保守，只是在說，實際上不知道是不會還是不愿意說出來，給新手一個幫助不好嗎？
    lizhongxv
    摸索者
    級別: 略有小成
    精華主題: 0
    發帖數量: 305 個
    工控威望: 460 點
    下載積分: 9689 分
    在線時間: 353(小時)
    注冊時間: 2009-05-08
    最后登錄: 2022-12-24
    查看lizhongxv的 主題 / 回貼
    17樓  發表于: 2012-05-14 07:47
    只看該作者 | 小 中 大
    檢測位置與程序無關，主要檢測到它都會動作
    烏龜船長
    級別: 網絡英雄

    精華主題: 0
    發帖數量: 1284 個
    工控威望: 7634 點
    下載積分: 1278 分
    在線時間: 2672(小時)
    注冊時間: 2007-03-21
    最后登錄: 2025-07-12
    查看烏龜船長的 主題 / 回貼
    18樓  發表于: 2012-05-15 17:35
    只看該作者 | 小 中 大
    模具是金屬的還是什么樣啊 金屬的可以用接近開關檢測
    靜芳
    級別: 工控俠客
    精華主題: 0
    發帖數量: 957 個
    工控威望: 3036 點
    下載積分: 3301 分
    在線時間: 205(小時)
    注冊時間: 2010-02-05
    最后登錄: 2025-07-06
    查看靜芳的 主題 / 回貼
    19樓  發表于: 2012-05-15 18:15
    只看該作者 | 小 中 大
    PLC計數法或者用對射反射板的光電
    • «
