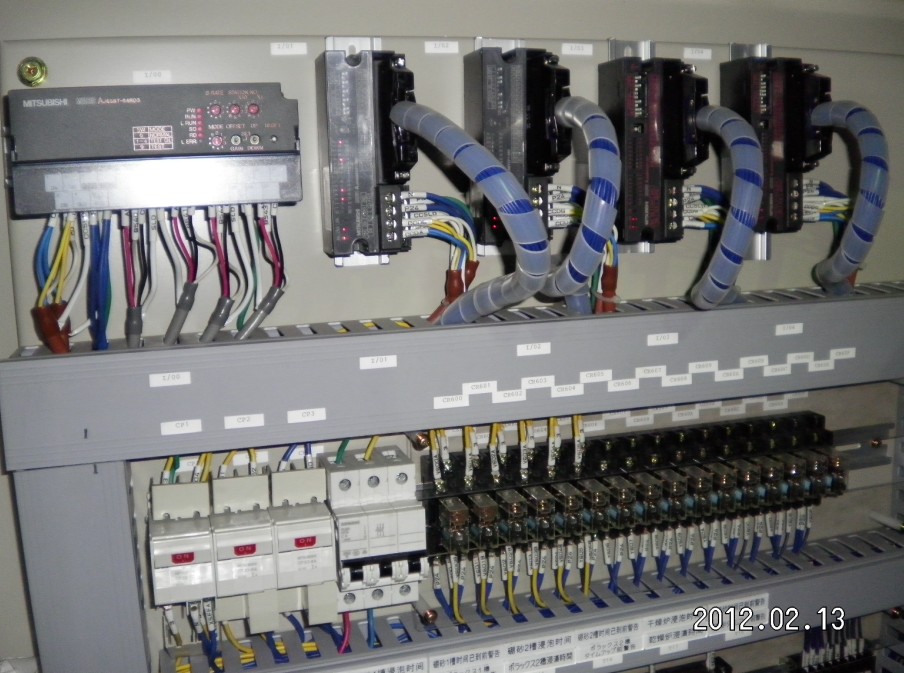

先上兩張設備圖片 主站  和 幾個遠程I/O  以及遠程智能模塊，AJ65BT-64RD3

主站


1-4號站是AJ65BT-64RD3,后面跟6個32點的I/O遠程模塊


10-14號站是第二個AJ65BT-64RD3，后面跟了4個I/O遠程模塊


近拍圖片


PLC的網絡參數


主站網絡參數



遠程AJ65BT-64RD3在PLC中與控制模塊的關系

因為2個智能模塊分別占用了 1-4號站 和 10-14號站，所以PLC的讀取地址是2E0 2E1 2E2 2E3  和308 309 30A 30B,

(為什么只讀取這幾個數據？后面的2E4  2E7  30C  30E為什么不讀？因為這幾個地址是16BIT的溫度數據，

看圖可以知道緊接這后面4個數據是32BIT的溫度數據，讀出來就不是除以10，要除以1000了！)

至于中間的地址2F0~2FE  300~307一共24個地址 被6個遠程I/O模塊所占用，1個站占用4個地址，智能模塊占用4個站號16個地址，

所以第二格模塊讀取數據的地址是308開始，以上都是16進制數據格式，將其轉換成10進制數據就可以和PLC中的數據對應起來，

2E0 2E1 2E2 2E3轉換后就是736,737,738,739             308 309 30A 30B轉換后就是776,777,778,779，
