樓主發表于: 2011-12-27 08:38

只看樓主 | 小中大

松下伺服驅動器4 腳和6腳用不用加串聯電阻如果要加的那么要加多少歐?

guansky168

小張

級別: 工控俠客

精華主題: 0
發帖數量: 610 個
工控威望: 3397 點
下載積分: 8990 分
在線時間: 240(小時)
注冊時間: 2010-05-11
最后登錄: 2025-02-11
查看guansky168的主題 / 回貼

1樓發表于: 2011-12-27 08:58

只看該作者 | 小中大

24V電源，如果是A4系列，脈沖輸入就應該是1和4，方向應該是2和6.如果你是A5，脈沖輸入是3和4，方向輸入是5和6，但要串2K電阻

z4131246

華銘工控

級別: 工控俠客

精華主題: 0
發帖數量: 582 個
工控威望: 2562 點
下載積分: 23788 分
在線時間: 521(小時)
注冊時間: 2010-10-22
最后登錄: 2022-08-19
查看z4131246的主題 / 回貼

2樓發表于: 2011-12-27 09:15

只看該作者 | 小中大

引用
引用第1樓guansky168于2011-12-27 08:58發表的 :
24V電源，如果是A4系列，脈沖輸入就應該是1和4，方向應該是2和6.如果你是A5，脈沖輸入是3和4，方向輸入是5和6，但要串2K電阻

樓上說的完全可行看圖

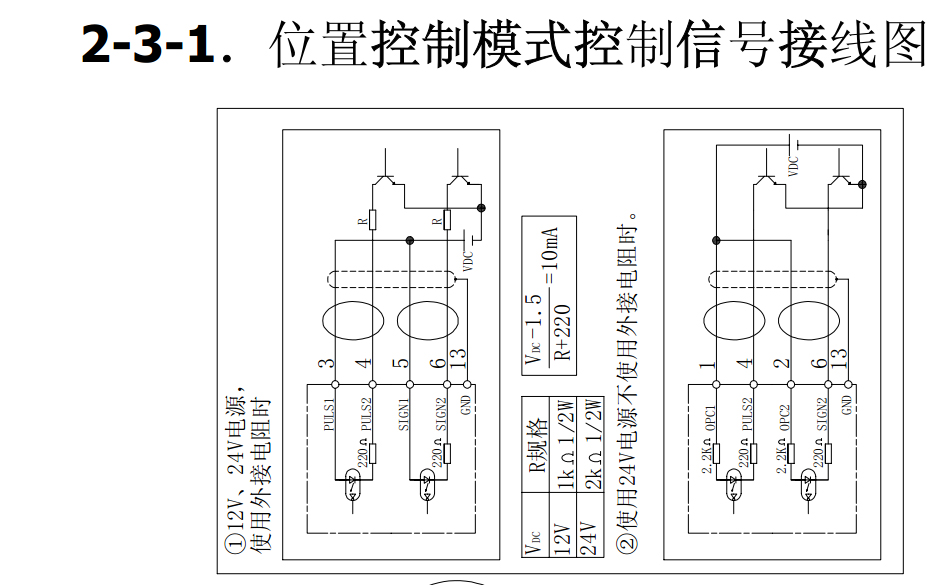

這是松下A4的

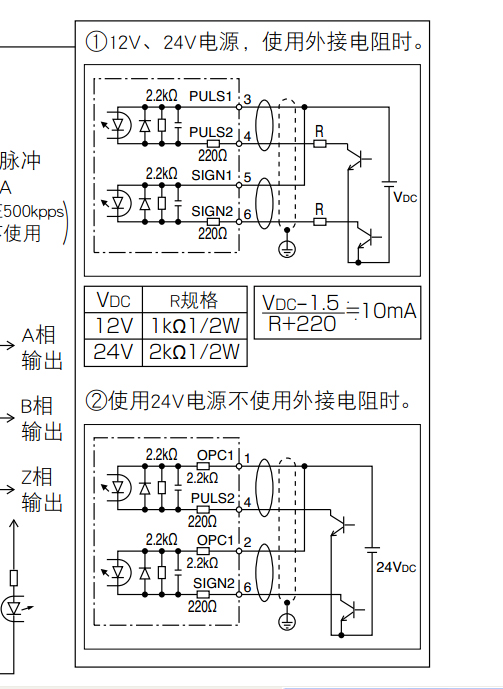

這是松下A5的

yuewu

級別: *

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看yuewu的主題 / 回貼

3樓發表于: 2011-12-27 11:39

只看該作者 | 小中大

學習一下。。

wananjushi

萬安居士

級別: 網絡英雄

精華主題: 0
發帖數量: 858 個
工控威望: 5759 點
下載積分: 11561 分
在線時間: 216(小時)
注冊時間: 2011-12-24
最后登錄: 2018-07-22
查看wananjushi的主題 / 回貼

4樓發表于: 2012-01-31 19:31

只看該作者 | 小中大

24V電源，如果是A4系列，脈沖輸入就應該是1和4，方向應該是2和6.如果你是A5，脈沖輸入是3和4，方向輸入是5和6，但要串2K電阻
