樓主  發表于: 2011-10-26 16:06
只看樓主 | 小 中 大

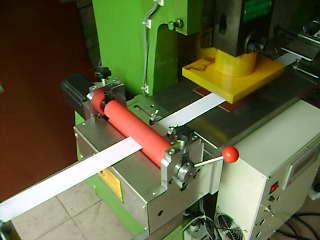

圖片：
你好~！誰能幫我寫一個T圖
      已知 步進馬達軸心直勁 6cm 步進脈沖 2000 求如何在0.3秒內讓馬達走10cm
拉 切 料用的
      FX1S PLC  QQ  1104600024
[ 此帖被tianyameng12在2011-10-27 10:00重新編輯 ]
zhou27861
級別: 探索解密
精華主題: 0
發帖數量: 57 個
工控威望: 196 點
下載積分: 776 分
在線時間: 100(小時)
注冊時間: 2011-08-23
最后登錄: 2014-11-26
查看zhou27861的 主題 / 回貼
1樓  發表于: 2011-10-26 16:20
只看該作者 | 小 中 大
脈沖數定了,如果在單位時間內達不到移動距離,就得考慮改變帶輪的直徑了
aoouang
級別: 略有小成
精華主題: 0
發帖數量: 273 個
工控威望: 402 點
下載積分: 2709 分
在線時間: 105(小時)
注冊時間: 2011-06-21
最后登錄: 2015-11-18
查看aoouang的 主題 / 回貼
2樓  發表于: 2011-10-26 16:37
只看該作者 | 小 中 大
你的傳動是什么的��！是絲杠位移還是皮帶傳動，如果是絲杠傳動就比較容易實現，如果是皮帶傳動還要計算兩個帶輪之間的比例，還要將每圈的長度換算成脈沖量，用PLC的指令來驅動就OK了。絲杠的話只要知道絲杠的螺距就行了，例如6mm. 10cm就要轉100/6 圈，100/6*2000=100000/3 =33333個的脈沖總量。頻率可以如下計算：33333/0.3=111110p/s
    可以用PLC的幾種指令都可以控制了，就能保證0.3秒行走10cm
  如果是皮帶傳動計算要復雜一些，但原理是一樣的。
樓主留言：
這個程序不是用周長來算的么
還有 100/6*2000不是=33333么 怎么會=100000
那個3是哪里來的 ？
綠色的微笑
yangh1129
級別: 略有小成
精華主題: 0
發帖數量: 217 個
工控威望: 401 點
下載積分: 432 分
在線時間: 197(小時)
注冊時間: 2010-08-25
最后登錄: 2021-08-10
查看yangh1129的 主題 / 回貼
3樓  發表于: 2011-10-27 08:12
只看該作者 | 小 中 大
樓主別忘了步進電機的響應時間。如果脈沖頻率高了，加速時間短的話，步進電機可能不能正確的走到指定位置。也就是說會丟步。
樓主留言：
熱心助人  請問能給建議么~
這個程序的限定時間只能在0.3秒內完成~
yangh1129
級別: 略有小成
精華主題: 0
發帖數量: 217 個
工控威望: 401 點
下載積分: 432 分
在線時間: 197(小時)
注冊時間: 2010-08-25
最后登錄: 2021-08-10
查看yangh1129的 主題 / 回貼
4樓  發表于: 2011-10-27 08:47
只看該作者 | 小 中 大
樓主能不能把步進換成伺服呢。
樓主留言：
熱心助人 你好用伺服的話成本有點高
niningtt
級別: 工控俠客
精華主題: 0
發帖數量: 1232 個
工控威望: 3552 點
下載積分: 848 分
在線時間: 460(小時)
注冊時間: 2010-08-24
最后登錄: 2025-06-26
查看niningtt的 主題 / 回貼
5樓  發表于: 2011-10-27 08:57
只看該作者 | 小 中 大
按你所說直徑，也就是一周至少運行3.14*6=18.84厘米，也就是說10厘米需要0.5圈多一些，三秒鐘，也就是每秒60這樣。這個速度已經是很低的了，所以是滿足的。只是電機轉一圈運行多少，這個還與你的帶子材質，厚度等有關系，理論計算加測試測量脈沖當量來確定
tianyameng12
級別: 探索解密
精華主題: 0
發帖數量: 58 個
工控威望: 184 點
下載積分: 574 分
在線時間: 19(小時)
注冊時間: 2011-10-14
最后登錄: 2025-01-01
查看tianyameng12的 主題 / 回貼
6樓  發表于: 2011-10-27 09:56
只看該作者 | 小 中 大
圖片：
5樓~你好~我要的結果是0.5內轉0.5圈左右~我上了一個圖片能看的見么 ~
