用于兩段速長度定位，旋轉編碼器的脈沖信號通過什么器件進行控制。連接如下：編碼器-----什么器件------PLC  IN端口------變頻器------電動機。且怎樣選用這些器件。
wsir123
日子在忙碌中才會顯得充實，我喜歡這樣的生活。
級別: 論壇版主

精華主題: 4 篇
發帖數量: 1504 個
工控威望: 5491 點
下載積分: 24427 分
在線時間: 818(小時)
注冊時間: 2007-01-22
最后登錄: 2025-05-21
查看wsir123的 主題 / 回貼
1樓  發表于: 2011-10-11 21:57
只看該作者 | 小 中 大
針對此問題，論壇相關討論已很多，樓主搜索以下吧。
保持每天一點小進步足矣。。。
zhou27861
級別: 探索解密
精華主題: 0
發帖數量: 57 個
工控威望: 196 點
下載積分: 776 分
在線時間: 100(小時)
注冊時間: 2011-08-23
最后登錄: 2014-11-26
查看zhou27861的 主題 / 回貼
2樓  發表于: 2011-10-12 08:45
只看該作者 | 小 中 大
高速計數器檢測多少脈沖后給變頻器一個信號,再把變頻器設置多段速
meiyouleya
天黑路滑，社會復雜�。�！
級別: 略有小成
精華主題: 0
發帖數量: 385 個
工控威望: 422 點
下載積分: 1377 分
在線時間: 119(小時)
注冊時間: 2006-11-01
最后登錄: 2021-08-13
查看meiyouleya的 主題 / 回貼
3樓  發表于: 2011-10-12 10:07
只看該作者 | 小 中 大
樓主：編碼器信號是用來讀取的，不是用來控制的，
rockyhuo
專業制造全伺服高速衛生巾機器
級別: 論壇先鋒

精華主題: 0
發帖數量: 1610 個
工控威望: 1929 點
下載積分: 4459 分
在線時間: 439(小時)
注冊時間: 2008-07-14
最后登錄: 2025-05-10
查看rockyhuo的 主題 / 回貼
4樓  發表于: 2011-10-12 12:02
只看該作者 | 小 中 大
編碼器只接輸入到PLC
變頻器中心放卷，可以穩定達到280M/分鐘線速度.
全伺服衛生巾、尿褲、護墊機機器項目合作，承接多功能衛生巾中包機制造，尿褲垛碼機制造
QQ:84818626
電話:18923140420
qq1341505668
工控元器件回收
級別: 探索解密
精華主題: 0
發帖數量: 54 個
工控威望: 146 點
下載積分: 2751 分
在線時間: 70(小時)
注冊時間: 2011-09-03
最后登錄: 2020-11-19
查看qq1341505668的 主題 / 回貼
5樓  發表于: 2011-10-12 13:15
只看該作者 | 小 中 大
有答案嗎?
wdh_1688
級別: 略有小成
精華主題: 0
發帖數量: 126 個
工控威望: 249 點
下載積分: 735 分
在線時間: 50(小時)
注冊時間: 2010-06-17
最后登錄: 2019-03-02
查看wdh_1688的 主題 / 回貼
6樓  發表于: 2011-10-12 14:06
只看該作者 | 小 中 大

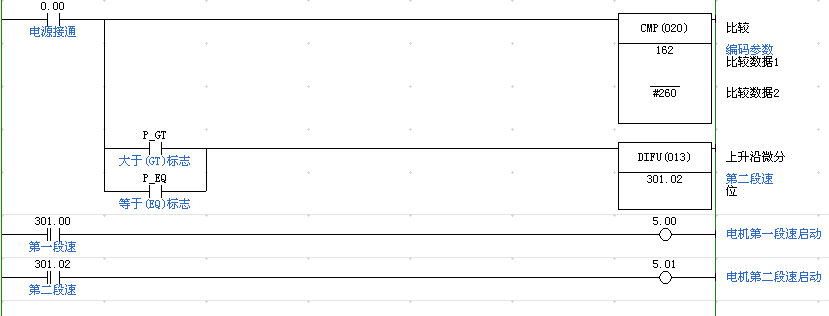

圖片：
圖片：
編碼器實際上就是相當于計數器，接到plc的高速輸入端口，然后通過在plc里進行計數，比如三菱的話就是有高速計數器（c235--c255）、歐姆龍呢就是有專門的高速通道給編碼器的，通過prv指令來讀取編，不管什么plc，方法都差不多的，關鍵是多看看plc的高速口就ok，
本帖最近評分記錄：
  • 下載積分:+5(luozhiguo200)
  • 下載積分:+5(ymmfa) 熱心助人
    • 專注工業、以您為重、成就經典！
    精心設計
    級別: 略有小成
    精華主題: 0
    發帖數量: 67 個
    工控威望: 244 點
    下載積分: 582 分
    在線時間: 27(小時)
    注冊時間: 2008-09-16
    最后登錄: 2015-05-24
    查看精心設計的 主題 / 回貼
    7樓  發表于: 2011-10-25 23:10
    只看該作者 | 小 中 大
    謝謝各位老師的幫助
    ysh107
    級別: *
    精華主題: * 篇
    發帖數量: * 個
    工控威望: * 點
    下載積分: * 分
    在線時間: (小時)
    注冊時間: *
    最后登錄: *
    查看ysh107的 主題 / 回貼
    8樓  發表于: 2011-10-25 23:45
    只看該作者 | 小 中 大
    向大家認真學習
    共同進步
    zlc1210903
    級別: 工控俠客
    精華主題: 0
    發帖數量: 483 個
    工控威望: 3543 點
    下載積分: 1050 分
    在線時間: 343(小時)
    注冊時間: 2011-06-14
    最后登錄: 2024-07-02
    查看zlc1210903的 主題 / 回貼
    9樓  發表于: 2011-10-26 08:40
    只看該作者 | 小 中 大
    編碼器的類型還有很多種，看你用什么種類了，有增量型和絕對值型。兩個大種類有很多小種類。
    增量型編碼器是累計脈沖式，絕對值型編碼器是每個數值代表一個位置。兩個的接線方式也不同。增量式是用高速計數來記錄脈沖，絕對值式是用開關量來計算脈沖
    本帖最近評分記錄：
  • 下載積分:+3(ymmfa) 熱心助人
    • 羨慕高手，希望有一天我也成為高手。
    zqian
    級別: 略有小成
    精華主題: 0
    發帖數量: 335 個
    工控威望: 459 點
    下載積分: 8770 分
    在線時間: 781(小時)
    注冊時間: 2007-06-21
    最后登錄: 2019-05-19
    查看zqian的 主題 / 回貼
    10樓  發表于: 2011-10-26 10:28
    只看該作者 | 小 中 大
    學習了，謝謝
