樓主  發表于: 2011-04-07 19:01
只看樓主 | 小 中 大
問個很菜的問題，同步控制器比如臺達的，并聯式給定  和   串聯式給定，有什么區別？

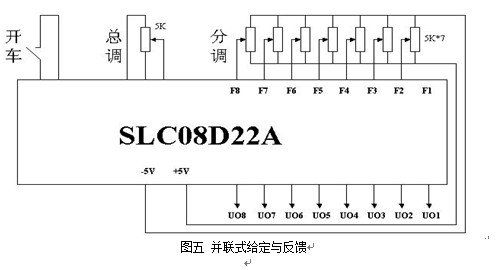

并聯給定


  串聯給定

繼續請教各位，多臺控制器并聯能理解了。。如下圖，，，但要都是串聯給定的話，主機和分機要怎么接線？？


[ 此帖被wook在2011-04-11 07:30重新編輯 ]
養家糊口
級別: 略有小成
精華主題: 0
發帖數量: 104 個
工控威望: 245 點
下載積分: 1038 分
在線時間: 51(小時)
注冊時間: 2010-09-06
最后登錄: 2018-05-08
查看養家糊口的 主題 / 回貼
1樓  發表于: 2011-04-07 19:08
只看該作者 | 小 中 大
正在學習，期待高手中
liuxianhua
級別: 論壇先鋒
精華主題: 0
發帖數量: 611 個
工控威望: 1067 點
下載積分: 10234 分
在線時間: 572(小時)
注冊時間: 2008-11-19
最后登錄: 2013-02-22
查看liuxianhua的 主題 / 回貼
2樓  發表于: 2011-04-07 19:14
只看該作者 | 小 中 大
沒什么不同，根據需要使用。
蕭風
當你不能改變你身處的環境時，可以重新選擇環境
級別: 略有小成
精華主題: 0
發帖數量: 225 個
工控威望: 487 點
下載積分: 1123 分
在線時間: 680(小時)
注冊時間: 2010-10-21
最后登錄: 2025-07-08
查看蕭風的 主題 / 回貼
3樓  發表于: 2011-04-07 21:18
只看該作者 | 小 中 大
串聯式給定OUT1作為F2的微調基準，OUT2作為F3的微調基準，以此類推。并聯式給定直接±5V作為微調基準，根據實際情況接線和設定參數,說明書有介紹的
學無止境
wook
級別: 探索解密
精華主題: 0
發帖數量: 39 個
工控威望: 160 點
下載積分: 695 分
在線時間: 28(小時)
注冊時間: 2010-07-23
最后登錄: 2025-06-14
查看wook的 主題 / 回貼
4樓  發表于: 2011-04-08 08:40
只看該作者 | 小 中 大
謝謝樓上，有點明白，串聯微調時，其后的輸入跟隨前一個輸出變化而變化。 。。。。但這個變化是不是成比例的呢？比如調節F3時，要求F4以F3的0.9倍的比例調節，F5是F3的1.1比例調節，，，比例參數應該怎樣設置？是設置輸出比例系數、還是設置反饋比例系數？還是兩個都要設置？
etdssdabb
只有學而知之，沒有生而知之
級別: 家園�？�
精華主題: 0
發帖數量: 359 個
工控威望: 676 點
下載積分: 7861 分
在線時間: 231(小時)
注冊時間: 2010-03-16
最后登錄: 2019-04-15
查看etdssdabb的 主題 / 回貼
5樓  發表于: 2011-04-08 10:12
只看該作者 | 小 中 大
并聯就是將電位器的高端并起來，如果高端為5V則每路輸出0—5V可調。串聯是將下一級高端接到上一級的輸出，而本級的電位器只能做微調。
黃xiaoming
學工控
級別: 略有小成
精華主題: 0
發帖數量: 132 個
工控威望: 245 點
下載積分: 2781 分
在線時間: 85(小時)
注冊時間: 2010-09-11
最后登錄: 2025-03-29
查看黃xiaoming的 主題 / 回貼
6樓  發表于: 2011-04-09 08:49
只看該作者 | 小 中 大
學習了.
wook
級別: 探索解密
精華主題: 0
發帖數量: 39 個
工控威望: 160 點
下載積分: 695 分
在線時間: 28(小時)
注冊時間: 2010-07-23
最后登錄: 2025-06-14
查看wook的 主題 / 回貼
7樓  發表于: 2011-04-10 21:38
只看該作者 | 小 中 大
繼續請教各位，多臺控制器并聯能理解了。。如1樓圖，，，但要都是串聯給定的話，主機和分機要怎么接線？？
lqsmn
級別: 略有小成
精華主題: 0
發帖數量: 157 個
工控威望: 244 點
下載積分: 2418 分
在線時間: 23(小時)
注冊時間: 2010-01-18
最后登錄: 2025-04-05
查看lqsmn的 主題 / 回貼
8樓  發表于: 2011-04-11 12:49
只看該作者 | 小 中 大
學習一下，我也感興趣
linglong
級別: 略有小成
精華主題: 0
發帖數量: 303 個
工控威望: 445 點
下載積分: 1421 分
在線時間: 1170(小時)
注冊時間: 2008-07-13
最后登錄: 2025-07-08
查看linglong的 主題 / 回貼
9樓  發表于: 2011-04-11 13:15
只看該作者 | 小 中 大
    剛調試好了一臺梳毛機，四臺電機同步，沒有用到同步器.用PLC控制的，模擬電壓給定速度。用的是讓PLC計算，電機頻率不一樣時每秒的速率來控制速度，同步性很好，加減速時間可以在變頻里固定，在屏上設一個時間，就能控制同頻加減頻率的時間。比用同步器方便，同時也不用用到通訊。變頻什么牌子都 好用了。
樓主留言：
謝謝，能不能詳細說說，變頻器要用PG反饋么？
mjy1986
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看mjy1986的 主題 / 回貼
10樓  發表于: 2011-04-11 13:51
只看該作者 | 小 中 大
學習了
bmw030
級別: 工控俠客
精華主題: 0
發帖數量: 552 個
工控威望: 2632 點
下載積分: 7059 分
在線時間: 416(小時)
注冊時間: 2011-01-24
最后登錄: 2025-04-22
查看bmw030的 主題 / 回貼
11樓  發表于: 2011-04-11 13:57
只看該作者 | 小 中 大
看看
  • «
